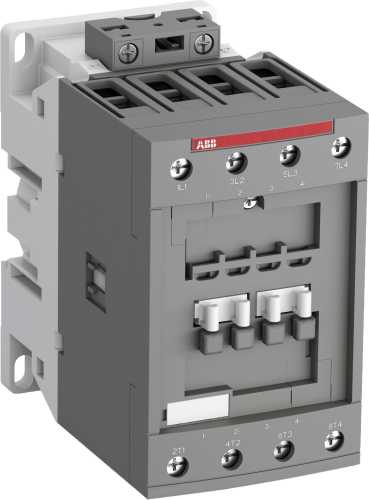

ABB Electrification - AF52-40-00-13 100-250V50/60HZ-DC Kontaktor
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell matespenning Us ved AC 50 HZ - 100...250 V
Nominell matespenning Us ved DC - 100...250 V
Spenningstype for betjening - AC/DC
Nominell strøm Ie ved AC-1, 400 V - 100 A
Nominell effekt ved AC-3, 400V - 22 kW
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3471523133631
Elnummer
4117769
Leverandørens varenummer
1SBL367201R1300
Typebeskrivelse
AF52-40-00-13
Nominell matespenning Us ved AC 50 HZ
100...250 V
Nominell matespenning Us ved DC
100...250 V
Spenningstype for betjening
AC/DC
Nominell strøm Ie ved AC-1, 400 V
100 A
Nominell effekt ved AC-3, 400V
22 kW
Nominell matespenning Us ved AC 60 HZ
100...250 V
Antall hovedkontakter normalt lukket
0
Antall hovedkontakter normalt åpne
4
Tilkoblingstype hovedstrømkrets
Skrukobling
Driftspenning ved AC 50 Hz
690...690 V
Driftspenning ved AC 60 Hz
690...690 V
Nominell strøm Ie ved AC-3, 400 V
53 A
Nominell driftseffekt NEMA
1,5 kW
Antall hjelpekontakter normalt åpne
0
Antall hjelpekontakter normalt lukket
0
For rekkemontasje
Nei
Bredde
70 mm
Høyde
125,5 mm
Dybde
113,5 mm
AF40-40...AF80-40 og AF40-22...AF80-22... er 4-polede kontaktorer brukes for kobling av laster opp til 690 V AC og 440 V DC. De blir i hovedsak brukt til kobling av ikke-induktive eller lett induktive laster (dvs. motstandsovner etc.). AF-kontaktorer har en elektronisk spole med bredt spenningsomrde f.eks 100-250V AC/DC. Bare fire spoler dekke styrespenninger mellom 24 ... 500 V 50/60 Hz eller 20 ... 500 V DC. AF kontaktorer kan hndtere store styrespenningsvariasjoner. AF kontaktorer har innebygget RC-ledd. AF-serien 4-polet blokk-kontaktorer. Det er 4 hovedpoler (4NO eller 2NO+2NC) samt mulighet til sette p front eller sidemonterte hjelpekontakter (kontaktorene leveres uten hjelpekontakter). Mekanisk bundet hjelpekontakter kompatibel med vedlegg L av IEC 60947-5-1 NC speilkontakter kompatible med vedlegg F av IEC 60947-4-1.
