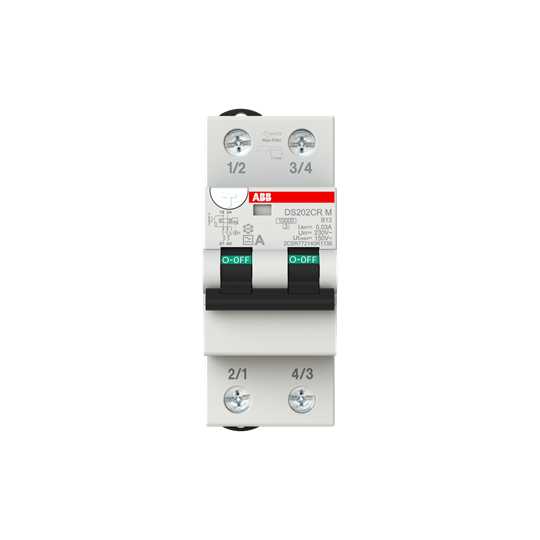

ABB Electrification - JORDFEILAUTOMAT DS202CRM B13A

ABB Electrification - JORDFEILAUTOMAT DS202CRM B13A

ABB Electrification

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Antall beskyttede poler - 2

  • Merkestrøm - 13 A

  • Lekkasjestrømtype - A

  • Medkoblende nulleder - Ja

  • Poltall (totalt) - 2

Emballasje og betingelser

  • 1 STK

  • Lagervare

EAN/GTIN

4022903034452

Elnummer

1629819

Leverandørens varenummer

2CSR772140R1135

Typebeskrivelse

DS202CR M B13 A30

Antall beskyttede poler

2

Merkestrøm

13 A

Lekkasjestrømtype

A

Medkoblende nulleder

Ja

Poltall (totalt)

2

Merkespenning

230 V

Nominell isolasjonspenning Ui

440 V

Merkespenningstyrke Uimp

4 kV

Energibegrensningsklasse

3

Nominell frakoblingsevne iflg EN 61009

10 kA

Nominell brytekapasitet etter IEC 60947-2

10 kA

Utkoblingskarakteristikk

Ikke forsinket

Støtstrømskapasitet

0,25 kA

Spenningstype

AC

Frekvens

50 Hz

Utløsningskarakteristikk

B

Med forriglingsmekanisme

Nei

Overspenningskategori

3

Forurensningsgrad

3

Omgivelsestemperatur under drift

-25...55 °C

Bredde i antall modulmellomrom

2

Innbyggingsdybde

72 mm

Innfelt montasje

Nei

Beskyttelse mot feilutløsing

Nei

Beskyttelsesklasse IP

IP20

Tilkoblingsbart ledertverrsnitt entrådet

1...35 mm²

Tilkoblingsbart ledertverrsnitt flertrådet

1...25 mm²

"DS 202CR M A type, AP-R, B- og C-, Bk-, Ck-karakteristikk
DS 202CR - der størrelsen betyr noe!

DS 202CR gir maksimal beskyttelse på bare 2 moduler (fullstendig vern i begge poler). Den er utstyrt med Type A jordfeilbryter, men kan også fås i AP-R-versjonen som gir enda høyere beskyttelse mot støy som genereres i strømnettet ved 50/60Hz eller 110V.

Funksjoner: Den gir beskyttelse mot overbelastning og kortslutning, i tillegg til å håndtere sinusformede jordfeilstrømmer og pulserende DC-jordfeilstrømmer. AP-R-versjonen er det beste kompromisset mellom sikkerhet og oppetid, da den er designet for å unngå uønskede avbrudd. Den beskytter mot både indirekte og direkte berøring og overvåker samt isolerer resistive og induktive belastninger.

Applikasjoner: Den passer for bruk i boliger, forretningsbygg og industrien.

Standard: IEC/EN 61009
Icn=10 kA"
