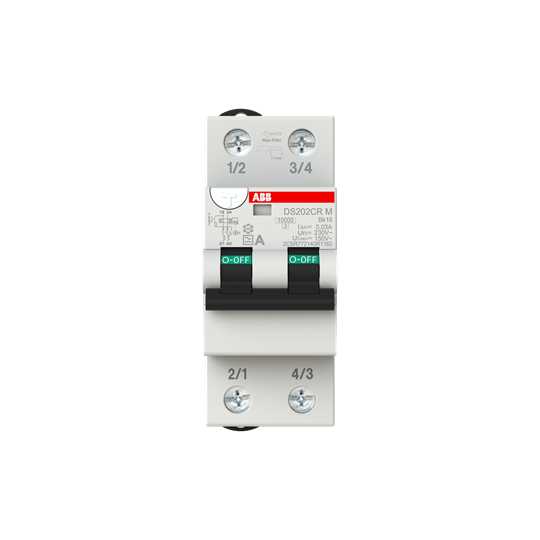

ABB Electrification - JORDFEILAUTOMAT DS202CRM Bk16 - 2CSR772140R1162
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Antall beskyttede poler - 2
Merkestrøm - 16 A
Lekkasjestrømtype - A
Medkoblende nulleder - Ja
Poltall (totalt) - 2
Emballasje og betingelser
1 STK
Lagervare
Produktserie
EAN/GTIN
4022903034469
Elnummer
1629802
Leverandørens varenummer
2CSR772140R1162
Typebeskrivelse
DS202CR M Bk16 A30
Antall beskyttede poler:
2
Merkestrøm:
16 A
Lekkasjestrømtype:
A
Medkoblende nulleder:
Ja
Poltall (totalt):
2
Merkespenning:
230 V
Nominell isolasjonspenning Ui:
440 V
Merkespenningstyrke Uimp:
4 kV
Energibegrensningsklasse:
3
Effekttap:
4,2 W
Nominell frakoblingsevne iflg EN 61009:
10 kA
Nominell brytekapasitet etter IEC 60947-2:
10 kA
Utkoblingskarakteristikk:
Ikke forsinket
Støtstrømskapasitet:
0,25 kA
Spenningstype:
AC
Frekvens:
50 Hz
Utløsningskarakteristikk:
B
Med forriglingsmekanisme:
nei
Overspenningskategori:
3
Forurensningsgrad:
3
Omgivelsestemperatur under drift:
-25...55 °C
Bredde i antall modulmellomrom:
2
Innbyggingsdybde:
72 mm
Innfelt montasje:
nei
Beskyttelse mot feilutløsing:
nei
Beskyttelsesklasse IP:
IP20
Tilkoblingsbart ledertverrsnitt entrådet:
1...35 mm²
Tilkoblingsbart ledertverrsnitt flertrådet:
1...25 mm²
DS 202CR gir maksimal beskyttelse på bare 2 moduler (fullstendig vern i begge poler). Den er utstyrt med Type A jordfeilbryter, men kan også fås i AP-R-versjonen som gir enda høyere beskyttelse mot støy som genereres i strømnettet. Finnes også i versjoner med 50/60Hz eller 110V.
Funksjoner: Den gir beskyttelse mot overbelastning og kortslutning, i tillegg til å håndtere sinusformede jordfeilstrømmer og pulserende DC-jordfeilstrømmer. AP-R-versjonen er det beste kompromisset mellom sikkerhet og oppetid, da den er designet for å unngå uønskede avbrudd. Den beskytter mot både indirekte og direkte berøring og overvåker samt isolerer resistive og induktive belastninger.
Applikasjoner: Den passer for bruk i boliger, forretningsbygg og industrien.
Standard: IEC/EN 61009
Icn=10 kA
I2 verdi:
DS202CRM, Bk, Ck
In (A)
6A= 1,13
10A=1,4
13A=1,4
16A=1,2
20A=1,3
25A=1,3
32A=1,3
40A=1,3
DS202CRM, B, C
In (A)
6A=1,45
10A=1,45
13A=1,45
16A=1,45
20A=1,45
25A=1,45
32A=1,45
40A=1,45
