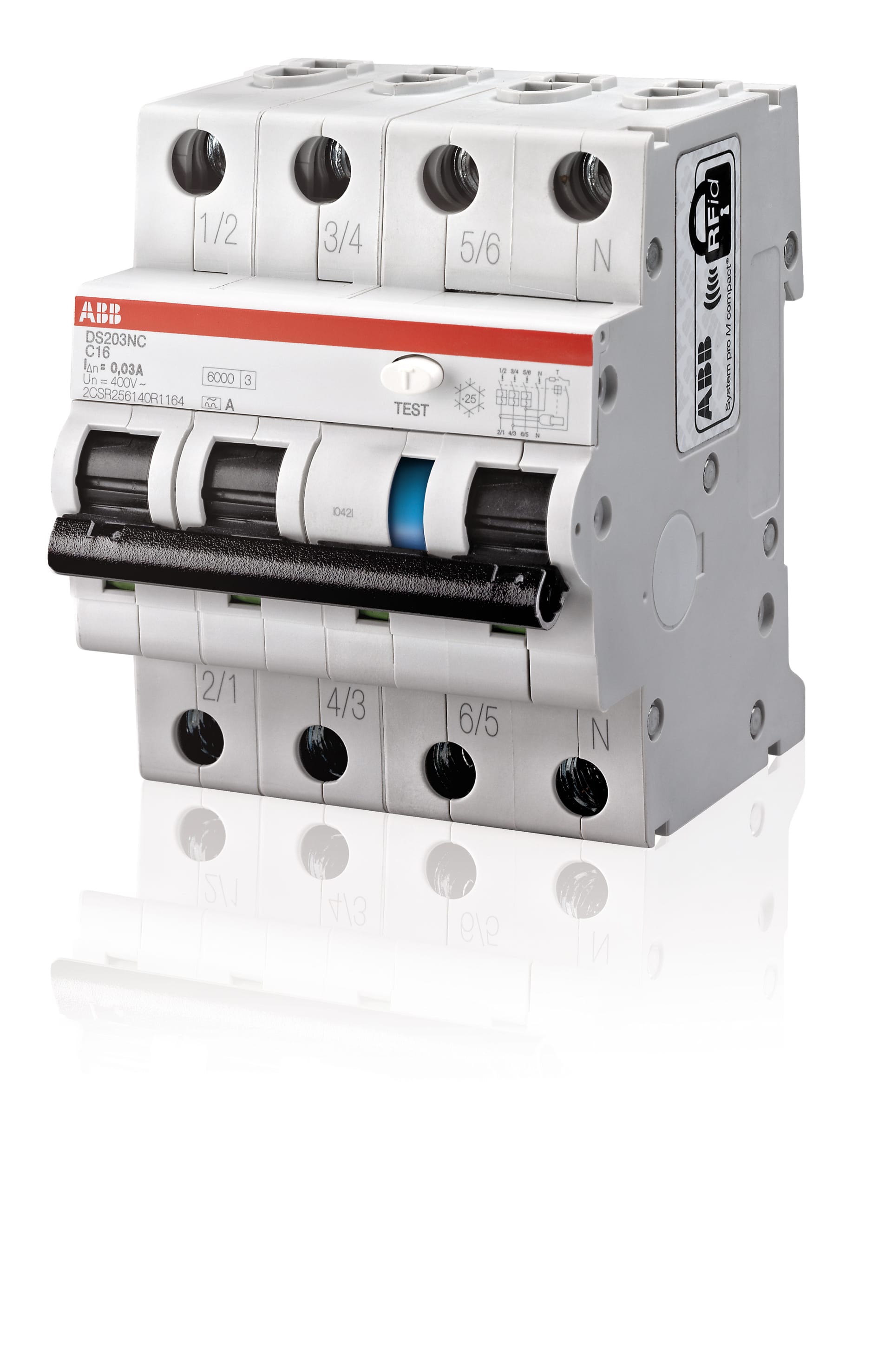

ABB Electrification - Jordfeilautomat DS203NC C10/300mA AP-R - 2CSR256440R3104

ABB Electrification
KopierKopier

Logg inn eller opprett en konto for å se dine priser og bestille

Produktvarianter

Nominell feilstrøm:

Utløsningskarakteristikk:

Se tilgjengelige varianterK

Grunnleggende spesifikasjoner

  • Antall beskyttede poler - 3

  • Merkestrøm - 10 A

  • Nominell feilstrøm - 0,3 A

  • Lekkasjestrømtype - A

  • Medkoblende nulleder - Ja

Emballasje og betingelser

  • 1 STK

  • Skaffevare

EAN/GTIN

8012542179429

Elnummer

1683656

Leverandørens varenummer

2CSR256440R3104

Typebeskrivelse

DS203NC C10 APR300

Antall beskyttede poler:

3

Merkestrøm:

10 A

Nominell feilstrøm:

0,3 A

Lekkasjestrømtype:

A

Medkoblende nulleder:

Ja

Poltall (totalt):

4

Merkespenning:

415 V

Nominell isolasjonspenning Ui:

500 V

Merkespenningstyrke Uimp:

4 kV

Energibegrensningsklasse:

3

Effekttap:

5,6 W

Nominell frakoblingsevne iflg EN 61009:

6 kA

Nominell brytekapasitet etter IEC 60947-2:

10 kA

Nominell kortslutningskapasitet lcn iflg. EN 61009-1:

6 kA

Utkoblingskarakteristikk:

Korttidsforsinket

Støtstrømskapasitet:

3 kA

Spenningstype:

AC

Frekvens:

50/60 Hz

Utløsningskarakteristikk:

C

Med forriglingsmekanisme:

Ja

Overspenningskategori:

3

Forurensningsgrad:

2

Omgivelsestemperatur under drift:

-25...55 °C

Bredde i antall modulmellomrom:

4

Innbyggingsdybde:

69 mm

Innfelt montasje:

nei

Beskyttelse mot feilutløsing:

Ja

Beskyttelsesklasse IP:

IP2X

Tilkoblingsbart ledertverrsnitt entrådet:

25...25 mm²

Tilkoblingsbart ledertverrsnitt flertrådet:

1...25 mm²

DS 200 NC A , C karakteristikk, 3+N, 4mod.
Funksjon: Beskyttelse mot overlast og kortslutning i tillegg til beskyttelse ved sinusformet jordfeilstrøm og pulserende DC jordfeilstrømmer. Beskytter mot indirekte kontakt. AP-Rer det beste kompromisset mellom oppetid da den er konstruert for å unngå uønsked utfall. Overvåker og isolerer resistive og induktive laster.
Applikasjoner: Forretningsbygg og industri.
Standard: IEC/EN 61009 Icn=6kA og IEC/EN 60947-2
Icu=10 kA
