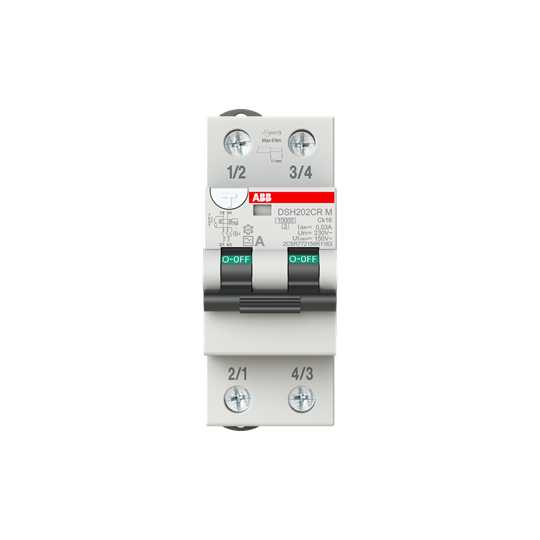

ABB Electrification - JORDFEILAUTOMAT DSH202CRM Ck16 A 30mA

ABB Electrification - JORDFEILAUTOMAT DSH202CRM Ck16 A 30mA

ABB Electrification

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Antall beskyttede poler - 2

  • Merkestrøm - 16 A

  • Nominell feilstrøm - 0,03 A

  • Lekkasjestrømtype - A

  • Medkoblende nulleder - Ja

Emballasje og betingelser

  • 1 STK

  • Skaffevare

EAN/GTIN

4022903034186

Elnummer

1629905

Leverandørens varenummer

2CSR772156R1163

Typebeskrivelse

DSH202CR M Ck16 A30

Antall beskyttede poler

2

Merkestrøm

16 A

Nominell feilstrøm

0,03 A

Lekkasjestrømtype

A

Medkoblende nulleder

Ja

Poltall (totalt)

2

Merkespenning

230 V

Nominell isolasjonspenning Ui

440 V

Merkespenningstyrke Uimp

4 kV

Energibegrensningsklasse

3

Nominell frakoblingsevne iflg EN 61009

10 kA

Nominell brytekapasitet etter IEC 60947-2

10 kA

Utkoblingskarakteristikk

Ikke forsinket

Støtstrømskapasitet

0,25 kA

Spenningstype

AC

Frekvens

50 Hz

Utløsningskarakteristikk

C

Med forriglingsmekanisme

Nei

Overspenningskategori

3

Forurensningsgrad

3

Bredde i antall modulmellomrom

2

Innbyggingsdybde

72 mm

Innfelt montasje

Nei

Beskyttelse mot feilutløsing

Nei

Beskyttelsesklasse IP

IP20

Tilkoblingsbart ledertverrsnitt entrådet

1...35 mm²

Tilkoblingsbart ledertverrsnitt flertrådet

1...25 mm²

DSH202C M Bk-Ck karakteristikk
Funksjon: Beskyttelse mot overlast og kortslutning i tillegg til beskyttelse ved sinusformet jordfeilstrøm og pulserende DC jordfeilstrømmer. Beskytter mot indirekte kontakt og mot direkte kontakt. Overvåker og isolerer resistive og induktive laster.
I2=1,2*In for å tilfredstille kravene i NEK400, 2010
Bruksområde: Bolig.
Standard: IEC/EN 61009
Icn=10 kA
