ABB Electrification - MBC204VS Busbar Module

ABB Electrification - MBC204VS Busbar Module

ABB Electrification

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Med monteringsplate - Nei

  • Med monteringsskinne - Ja

  • Med avdekning - Ja

  • Høyde - 600 mm

  • Bredde - 500 mm

Emballasje og betingelser

  • 1 STK

  • Skaffevare

EAN/GTIN

4011617421665

Elnummer

2410403

Leverandørens varenummer

2CPX042166R9999

Typebeskrivelse

MBC204VS

Med monteringsplate

Nei

Med monteringsskinne

Ja

Med avdekning

Ja

Høyde

600 mm

Bredde

500 mm

Innbyggingsdybde

275 mm

Dybde

275 mm

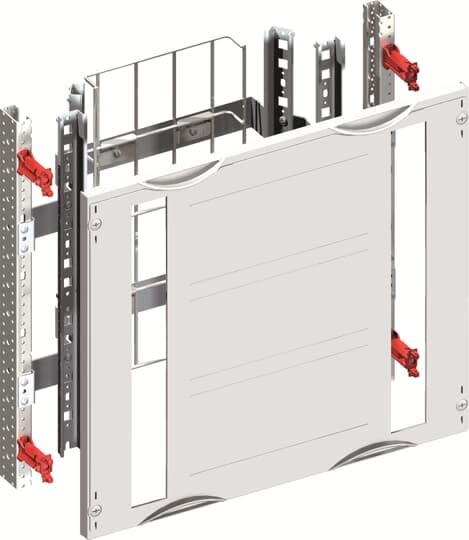

SmissLinemodulen MBC204VS, er en modul som leveres som et byggesett i CombiLine-N systemet fra ABB Striebel & John, hvor den enkle oppbyggingen av panelene og de ulike kombinasjoner av moduler, gjør monteringen rask og trygg. Modulen er flatpakket i en eske med de nødvendige delene som fester for avdekningen, plastavdekningen, DIN-skinner (35 x 15mm), (ED74), med perforering for kabelføringsholdere, skruer, gitterbru (ZW437), samt monteringsbraketter for gitterbru (ZW258). En monteringsanvisning følger med i pakken og høyden på modulen er 600mm, og bredden er 500mm, 96 moduler. Modulen har sokkelplass for 2 x 30 moduler (6 stk. 8 moduler og 2 stk. 6 moduler, SmissLine TP 125A). Avdekningen er i plast og den festes fast med en skrue med 90 graders trykk- og vri-funksjon i feste ED138P4. Fargen på avdekningen er RAL 7035 lys grå og utforming er en tett. Festene for avdekningen monteres på en EDF eller WR-profil, som må bestilles i tillegg. Minimum skapdybde for montering av modulen er 275mm. Modulene er godkjent for 400V AC og 690V AC samt 850A, og her i henhold til standardene DIN EN 61439-1/2/3, VDE 0660 600-1/2/3, DIN 43880
