ABB Electrification - MBG435 DIN Rail mount.Dev.Mod. - 2CPX041676R9999

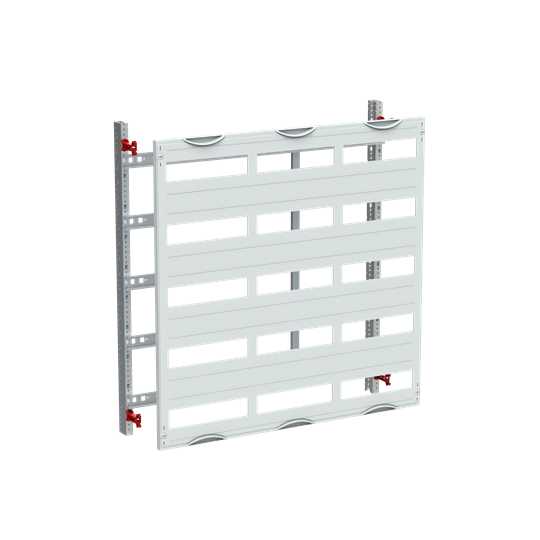

DIN-skinnemodulen MBG435, er en modul som leveres som et byggesett i CombiLine-N systemet fra ABB Striebel & John, hvor den enkle oppbyggingen av panelene og de ulike kombinasjoner av moduler, gjør monteringen rask og trygg. Modulen er flatpakket i en eske med de nødvendige delene som avdekningsbrakettene for avdekningen, plastavdekningen, DIN-skinner, skruer, samt en monteringsanvisning. Høyden på modulen er 750mm, og bredden er 750mm, 180 moduler, 5-rad, 150mm senter-senter. DIN-skinnen er 35x15mm med perforering for kabelføringsholdere, avdekningen er i plast og den festes fast med en skrue med 90 graders trykk- og vri-funksjon i avdekningsbraketten ED138P4. Fargen på avdekningen er RAL 7035 lys grå og utforming er en åpen. Avdekningsbrakettene for avdekningen monteres på en EDF eller WR-profil, som må bestilles i tillegg. Minimum skapdybde for montering av modulen er 120mm. Modulene er godkjent for 400V AC og 690V AC samt 850A, og her i henhold til standardene DIN EN 61439-1/2/3, VDE 0660 600-1/2/3, DIN 43880
