ABB Electrification - MBM315 Mounting Plate Module

ABB Electrification

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Med monteringsplate - Ja

  • Med monteringsskinne - Nei

  • Med avdekning - Ja

  • Høyde - 750 mm

  • Bredde - 750 mm

Emballasje og betingelser

  • 1 STK

  • Skaffevare

EAN/GTIN

4011617417217

Elnummer

2407855

Leverandørens varenummer

2CPX041721R9999

Typebeskrivelse

MBM315

Med monteringsplate

Ja

Med monteringsskinne

Nei

Med avdekning

Ja

Høyde

750 mm

Bredde

750 mm

Innbyggingsdybde

120 mm

Dybde

200 mm

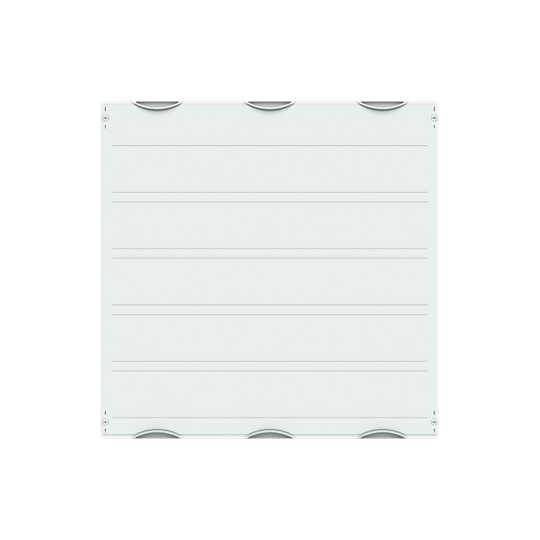

Montasjeplatemodulen MBM315, er en modul som leveres som et byggesett i CombiLine-N systemet fra ABB Striebel & John, hvor den enkle oppbyggingen av panelene og de ulike kombinasjoner av moduler, gjør monteringen rask og trygg. Modulen er flatpakket i en eske med de nødvendige delene som fester for avdekningen, plastavdekningen, montasjeplate av stål, (2mm tykkelse, H=716mm, B=688mm), dybdebraketter, (steppvis justering fra 103mm opp til 158mm), skruer, samt en monteringsanvisning. Høyden på modulen er 750mm, og bredden er 750mm, 180 moduler. Avdekningen er i plast og den festes fast med en skrue med 90 graders trykk- og vri-funksjon i feste ED138P4. Fargen på avdekningen er RAL 7035 lys grå og utforming er en tett. Festene for avdekningen monteres på en EDF eller WR-profil, som må bestilles i tillegg. Minimum skapdybde for montering av modulen er 200mm. Modulene er godkjent for 400V AC og 690V AC samt 850A, og her i henhold til standardene DIN EN 61439-1/2/3, VDE 0660 600-1/2/3, DIN 43880
