ABB Electrification - MBZ 160 - 2CPX041820R9999

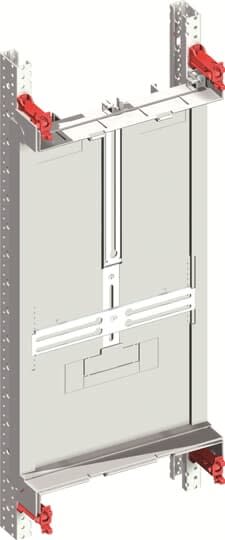

Målermodulen MBZ160, er en modul som leveres som et byggesett i CombiLine-N systemet fra ABB Striebel & John, hvor den enkle oppbyggingen av panelene og de ulike kombinasjoner av moduler, gjør monteringen rask og trygg. Målermodulen har et 3-punkt feste for 1 stk. måler, og leveres flatpakket i en eske, med avdekninger (ZX574) 1 for topp og 1 for bunn, 4 stk. skruer (ZB32P4) samt 4 stk. feste (ZX138P4) for festing av ulike CombiLine-moduler over og under målermodulen. Høyden på modulen er 450mm, og bredden er 250mm, 36 moduler. Målermodulen MBZ160, kan ikke monteres over andre målermoduler, og de kan kun monteres ved siden av hverandre i serie. Målermodulen er i plast og er i fargen RAL 7035 lys grå, og den monteres fast på en EDF eller WR-profil, som må bestilles i tillegg. Minimum skapdybde for montering av målermodulen er 225mm. Modulen er godkjent for 400V AC og 690V AC samt 850A, og her i henhold til standardene DIN EN 61439-1/2/3, VDE 0660 600-1/2/3, DIN 43880
