ABB Electrification - Sikkerhetsbryter OT1000BUUR3TZ IP65 EMC
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell kontinuerlig strøm Iu - 1000 A
Antall poler - 3
Apparatkonstruksjon - Innbyggingsapparat, fastmontert
Egnet for gulvmontering - Nei
Farge på kontrollelement - Svart
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
6417019168340
Elnummer
1429465
Leverandørens varenummer
1SCA022513R8850
Typebeskrivelse
OT1000BUUR3TZ
Nominell kontinuerlig strøm Iu
1000 A
Antall poler
3
Apparatkonstruksjon
Innbyggingsapparat, fastmontert
Egnet for gulvmontering
Nei
Farge på kontrollelement
Svart
Utførelse som hovedbryter
Ja
Utførelse som vedlikehold-/servicebryter
Ja
Utførelse som sikkerhetsbryter
Nei
Utførelse som nødsstopp-innretning
Nei
Utført som vendebryter
Nei
Antall brytere
1
Maks nominell driftsspenning Ue ved AC
1000 V
Nominell driftsspenning
1000...1000 V
Beregnet vedvarende strøm ved AC-23, 400V
1000 A
Nominell kontinuerlig strøm, AC-21, 400V
1000 A
Nominell korttids-strømfasthet lcw
50 kA
Nominell driftseffekt ved AC-23, 400V
560 kW
Bryterkapasitet ved 400V
560 kW
Antall hjelpekontakter normalt lukket
1
Antall hjelpekontakter normalt åpne
2
Antall hjelpekontakter som veksler
0
Motordrift som opsjon
Nei
Integrert motordrift
Nei
Spenningsutløser valgbar
Nei
Egnet for frontmontering 4-hulls
Nei
Egnet for frontmontering senter
Nei
Egnet for innbygging i fordelingstavler
Ja
Utførelse av betjeningselement
Lang vrier
Låsbar
Nei
Verneklasse (IP) forside
IP65
Beskyttelsesgrad (NEMA)
1
Bredde
800 mm
Høyde
1200 mm
Dybde
330 mm

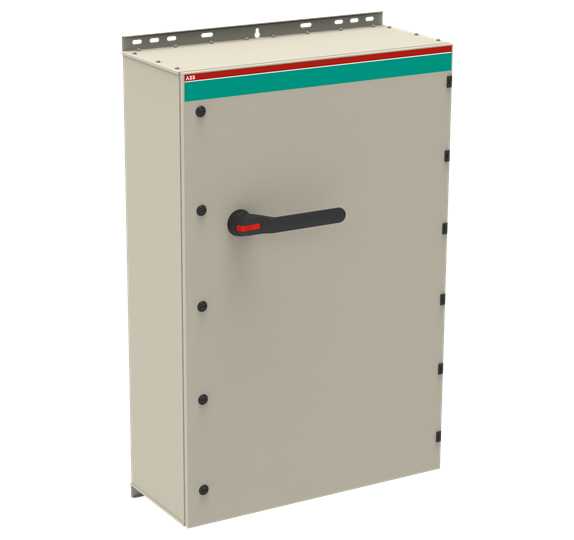

Stålplatekapslet sikkerhetsbryter 1000A/560kW, 400V, 3-pol, IP65.
Normer: EN 60947-3 og IEC 61000-6-3/4.
Kapsling: Lakkert varmgalvanisert stålplate.
Låsbart sort/rød bryterhåndtak (1-0/ON-OFF) for inntil 3 hengelåser. Dersom det er behov for flere låser kan låsebøyle L6 benyttes. Leveres med komplett med en hjelpekontakt 2S+1Ø(2NO+1NC). Ekstra hjelpekontakter kan monteres. Kabelinnføringer m/EMC-ringflenser, tilkobling nedenfra. EMC-ringflenser må bestilles separat. For signalkabler må EMC-nipler benyttes. Bryteren er typeprøvet innenfor frekvensbåndet 30-1000MHz i henhold til EN50081-2 og samsvarer med EU-direktiv 2004/108/EC når monteringsanvisningen følges.
Når det gjelder ytelser for andre driftspenninger henviser vi til våre produktkataloger.
