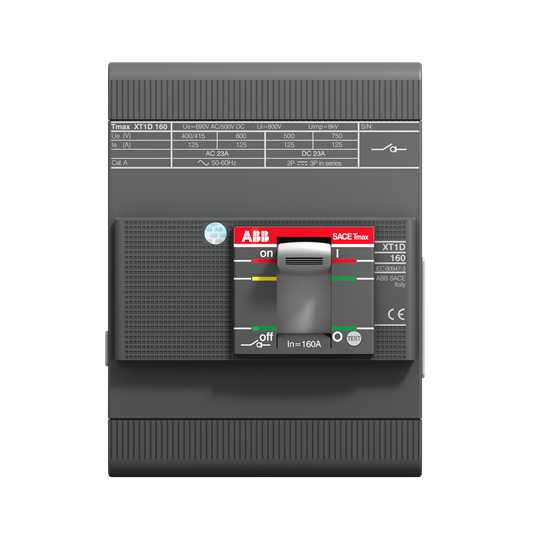

ABB Electrification - XT1D, Iu=160A, 4 pol, Un=690V, F. Last.Br - 1SDA068209R1

Nominell kontinuerlig strøm Iu:

160 A

Antall poler:

4

Apparatkonstruksjon:

Innbyggingsapparat, fastmontert

Egnet for gulvmontering:

nei

Farge på kontrollelement:

Hvit

Utførelse som hovedbryter:

Ja

Utførelse som vedlikehold-/servicebryter:

nei

Utførelse som sikkerhetsbryter:

nei

Utførelse som nødsstopp-innretning:

nei

Utført som vendebryter:

nei

Maks nominell driftsspenning Ue ved AC:

690 V

Nominell driftsspenning:

0...690 V

Nominell kontinuerlig strøm, AC-21, 400V:

160 A

Nominell effekt ved AC-3, 400V:

45 kW

Nominell korttids-strømfasthet lcw:

2 kA

Nominell driftseffekt ved AC-23, 400V:

45 kW

Antall hjelpekontakter normalt lukket:

0

Antall hjelpekontakter normalt åpne:

0

Antall hjelpekontakter som veksler:

0

Motordrift som opsjon:

Ja

Integrert motordrift:

nei

Spenningsutløser valgbar:

nei

Egnet for frontmontering 4-hulls:

nei

Egnet for frontmontering senter:

nei

Egnet for innbygging i fordelingstavler:

Ja

Egnet for midlertidig montasje:

nei

Utførelse av betjeningselement:

Knapp

Låsbar:

Ja

Tilkoblingstype hovedstrømkrets:

Bolttilkobling

Verneklasse (IP) forside:

IP20

Beskyttelsesgrad (NEMA):

1

Bredde:

101,6 mm

Høyde:

130 mm

Dybde:

70 mm
