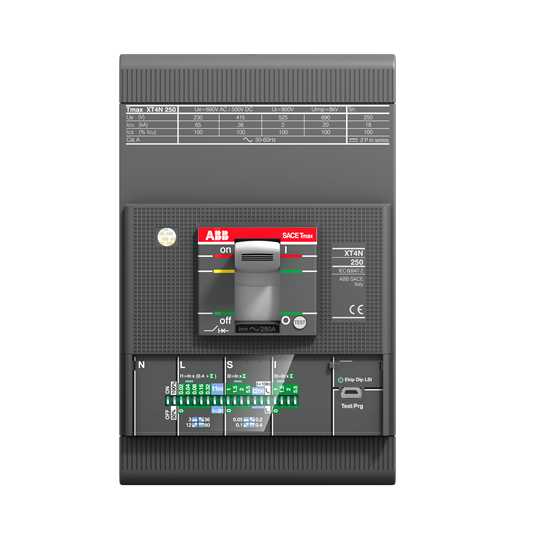

ABB Electrification - XT4, N-36kA@415V, In=160A, 3 pol, EL, Ekip LSI, Un=690 volt AC, F. Eff.Br - 1SDA068135R1

Nominell kontinuerlig strøm Iu:

160 A

Nominell verdi kortslutningsbryteevne lcu ved 400 V, 50 Hz:

36 kA

Innstillingsområde for overlastutløser:

64...160 A

Tilkoblingstype hovedstrømkrets:

Bolttilkobling

Antall poler:

3

Merkespenningsområde:

690...690 V

Innstillingsområde for kortvarig forsinket kortslutningsutløser:

160...1600 A

Innstillingsområde for momentan kortslutningsutløser:

160...1600 A

Effekttap:

8,9 W

Apparatkonstruksjon:

Innbyggingsapparat, fastmontert

Integrert jordfeilvern:

nei

Egnet for montasje på DIN-skinne:

nei

Montering på DIN skinne mulig:

nei

Antall hjelpekontakter normalt lukket:

0

Antall hjelpekontakter normalt åpne:

0

Antall hjelpekontakter som veksler:

0

Utløsermelder tilgjengelig:

nei

Med integrert underspenningsutløser:

nei

Plasseringen av tilkoblinger for hovedstrømkrets:

Foran

Utførelse av betjeningselement:

Knapp

Komplett apparat med beskyttelsesenhet:

Ja

Integrert motordrift:

nei

Motordrift som opsjon:

Ja

Beskyttelsesklasse IP:

IP20
