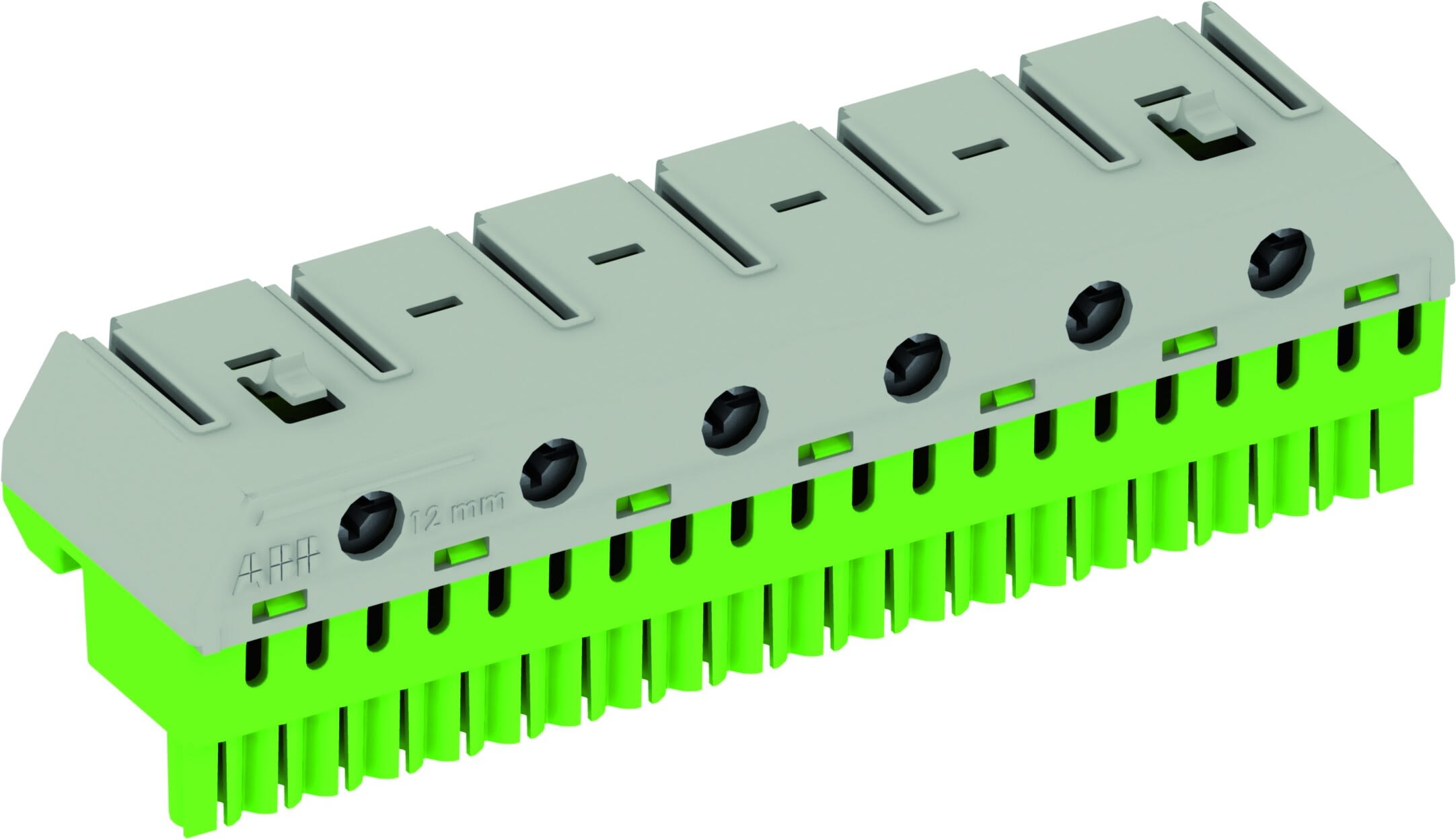

ABB Electrification - ZK206G Jordingsklemme (PE) med hurtigkoblinger og skruer - 2CPX062762R9999
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Antall klemmeposisjoner - 26
Nominellt tverrsnitt fra/til - 1,5...25 mm²
Farge - Grønn
Nominell spenning - 230 V
Merkestrøm - 63 A
Emballasje og betingelser
1 STK
Skaffevare
Produktserie
EAN/GTIN
4011617627623
Elnummer
2437755
Leverandørens varenummer
2CPX062762R9999
Typebeskrivelse
ZK206G
Antall klemmeposisjoner:
26
Nominellt tverrsnitt fra/til:
1,5...25 mm²
Farge:
Grønn
Nominell spenning:
230 V
Merkestrøm:
63 A
Kabeldiameter:
25...25 mm
Med betjeningshendel:
nei
Gjennomsiktig:
nei
Egnet for solid leder:
Ja
Egnet for fleksibel leder:
Ja
Egnet for flertrådet leder:
Ja
Ledertverrsnitt (fleksibel, fintrådet) med endemuffe:
1,5...25 mm²
Ledertverrsnitt stiv (solid, flertrådet):
1,5...25 mm²
AWG-område:
4...16
Jordingsklemmen ZK206G er produsert av termoplastikk materiale, og fargen er grønn med innstikksklemme 20 stk. x 1,5-4mm2 og skrutilkobling 6 stk. 25mm2. Klemmene er godkjent for følgende type kabler: 1, Helkjerne kabel, 2, Grovtrådet kabel med endehylse, 3, Fler trådet kabel med endehylse. Klemmene er ikke godkjent for fler trådet kabel uten endehylse. Enkel merking av terminalene (DIN VDE 0603 del 1) ved hjelp av forhåndstrykte, selvklebende tallremser. Merkestrømmen er In=63A, og merkespenningen er Ue=400VAC, 50/60Hz. I samsvar med gjeldene tekniske krav IEC 60364-4-41, DIN VDE 0100 Part 410 (beskyttelse mot elektrisk støt) Beskyttelsesgraden er IP20. Maks omgivelsestemperatur er +40C, og minimum omgivelsestemperatur er -5C. Trykkbelastning med skrutrekker i innstikksklemme, maks 30Nm, Tiltrekningsmoment skruetilkobling (PZ2), maks 2Nm. Avisoleringslengde på Cu-kabelen er 12mm. Størrelse på klemmen: Høyden er 32mm, Bredden er 115mm, Dybde/Lengde er 31mm. Klemmene monteres enkelt på montasjebruene uten hjelp av verktøy, og de passer til alle ABB Striebel & John sine skap og Mistral sine kapslinger.
