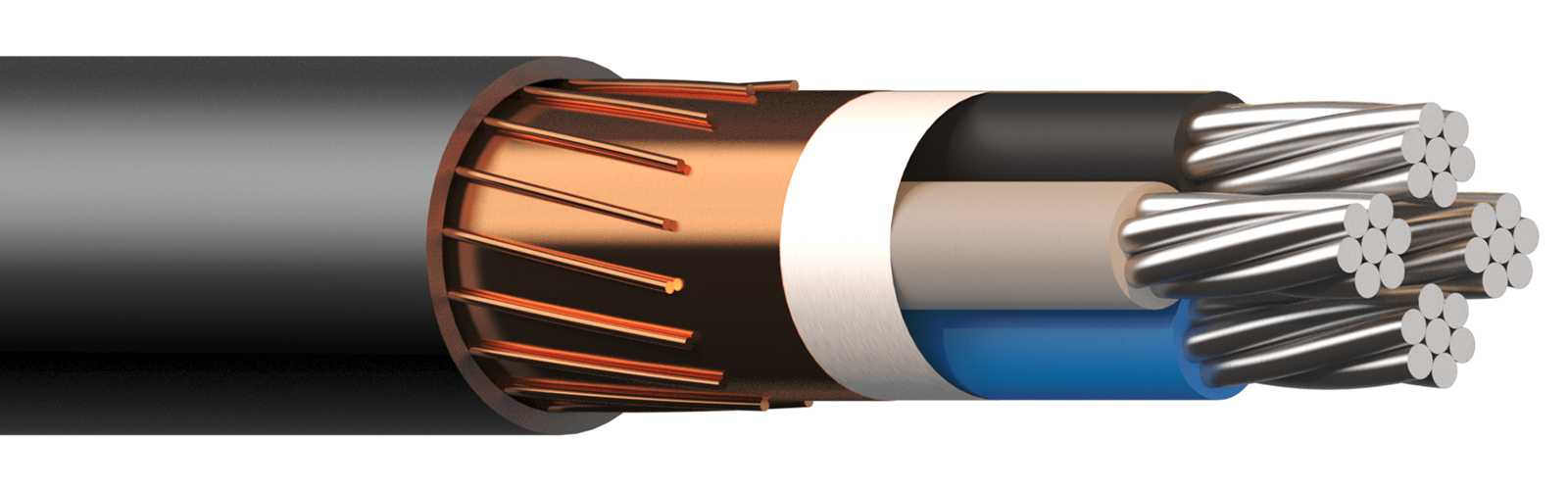

Draka - IFSI-EMC 1KV 4X240 AFV/70 mm² - 20212868

Nominelt ledertverrsnitt:

240 mm²

Lederklasse:

Kl.2 = flertrådet

Antall ledere:

4

Materiale i ytre kappe:

Andre

Merkespenning U0:

600 kV

Ledermateriale:

Aluminium

Leder overflate:

Blank

Lederdiameter:

17,5 mm

Antall tråder:

37

Diameter ledning:

2,96 mm

Ledermotstand ved 20 °C:

0,125 Ohm/km

Lederform:

Sektorformet

Lederisolasjon:

Andre

Spesifikasjon lederisolasjon:

XLPE

Merking av ledere iflg. HD 308 S2:

Ja

Ledermerkning:

Farge

Laminert ytre kappe:

nei

Fiberoptiske elementer:

nei

Med jordleder:

Ja

Indre ledende lag:

nei

Ytre ledende lag:

nei

Skjerm:

Ja

Tilleggsledning:

nei

Blymantel:

nei

Beskyttelsesbarriere:

Uten

Armering:

Uten

Tverrgående vanntetthet:

nei

Antall hjelpesystemkjerner:

0

Konsentrisk leder:

Kobber

Nominell tverrsnitt konsentrisk leder:

70 mm²

Spesifikasjon kappemateriale:

Andre

Farge på ytre kappe:

Svart

Kabel geometri:

Rund

Ledende belegg:

nei

Langsgående vanntette ledere:

nei

Langsgående vannblokkerskjerm:

nei

Røykfattig i henhold til IEC 61034-2:

Ja

Halogenfri ihht EN IEC 60754-1:

Ja

Halogenfri (i henhold til IEC 60754-2):

Ja

Brannkarekteristikk iflg. EN 13501-6:

Dca

Røykutviklingsklasse iflg. EN13501-6:

s2

Dryppkarekteristikk iflg. EN13501-6:

d2

Syreutviklingskarekteristikk iflg. EN13501-6:

a1

Elektrisk funksjonalitet (kretsintegritet) i tilfelle brann (IEC 60331-1):

Uten

Elektrisk funksjonalitet (kretsintegritet) i tilfelle brann (IEC 60331-2):

Uten

Elektrisk funksjonalitet (kretsintegritet) i tilfelle brann (IEC 60331-3):

Uten

Elektrisk funksjonalitet (kretsintegritet) i tilfelle brann (EN 50200):

Uten

Elektrisk funksjonalitet (kretsintegritet) i tilfelle brann (EN 50200 vedlegg E):

nei

Oljebestandig iflg. EN 60811-404:

nei

Ytterdiameter omtrentlig:

54,5 mm

Min. bøyeradius, stasjonær installasjon fast forlagt:

436 mm

Maks. strekkstyrke under installasjon:

20 kN

Vekt:

4250 kg/km

Maks tillatt ledertemperatur:

90 °C

Godkjent utendørs driftstemperatur, fleksibel montasje:

-20...60 °C

Godkjent utendørs driftstemperatur, fast montasje:

-20...-20 °C

Merkespenning U:

1000 kV

UV-bestandig:

Ja

Forlegging i jord:

Ja

Egnet som installasjonskabel:

Ja

Sertifisert for skipsinstallasjon:

nei

Egnet som mellomspentkabel:

nei

Egnet som høyspenningskabel:

nei

Sertifisert som flyplasskabel:

nei

Med gnagebeskyttelse:

nei
