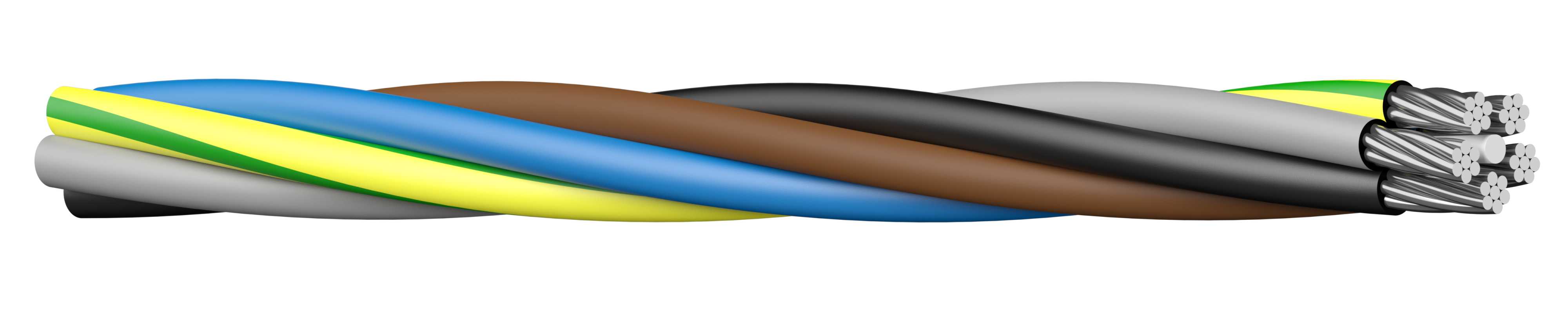

Draka - Prolight-TW 0,6/1kV 5G25 AFR

Nominelt ledertverrsnitt

25 mm²

Lederklasse

Kl.2 = flertrådet

Antall ledere

5

Materiale i ytre kappe

PVC (Polyvinylklorid)

Merkespenning U0

0,6 kV

Ledermateriale

Aluminium

Leder overflate

Blank

Lederdiameter

5,8 mm

Ledermotstand ved 20 °C

1,2 Ohm/km

Lederform

Rund

Lederisolasjon

Andre

Spesifikasjon lederisolasjon

Andre

Merking av ledere iflg. HD 308 S2

Ja

Ledermerkning

Farge

Laminert ytre kappe

Nei

Fiberoptiske elementer

Nei

Med jordleder

Ja

Indre ledende lag

Nei

Ytre ledende lag

Nei

Skjerm

Nei

Tilleggsledning

Nei

Blymantel

Nei

Beskyttelsesbarriere

Uten

Armering

Uten

Tverrgående vanntetthet

Nei

Antall hjelpesystemkjerner

0

Nominelt tverrsnitt for hjelpesystemets ledere

0 mm²

Konsentrisk leder

Uten

Nominell tverrsnitt konsentrisk leder

0 mm²

Spesifikasjon kappemateriale

Andre

Farge på ytre kappe

Andre

Kabel geometri

Andre

Ledende belegg

Nei

Langsgående vanntette ledere

Nei

Langsgående vannblokkerskjerm

Nei

Røykfattig i henhold til IEC 61034-2

Nei

Halogenfri (i henhold til IEC 60754-2)

Nei

Brannkarekteristikk iflg. EN 13501-6

Eca

Røykutviklingsklasse iflg. EN13501-6

Uten

Dryppkarekteristikk iflg. EN13501-6

Uten

Syreutviklingskarekteristikk iflg. EN13501-6

Uten

Oljebestandig iflg. EN 60811-404

Nei

Ytterdiameter omtrentlig

28 mm

Min. bøyeradius, stasjonær installasjon fast forlagt

420 mm

Maks. strekkstyrke under installasjon

3,125 kN

Vekt

715 kg/km

Maks tillatt ledertemperatur

90 °C

Godkjent utendørs driftstemperatur, fleksibel montasje

0...75 °C

Godkjent utendørs driftstemperatur, fast montasje

-40...75 °C

Merkespenning U

1 kV

Forlegging i jord

Ja

Egnet som installasjonskabel

Ja

Sertifisert for skipsinstallasjon

Nei

Egnet som mellomspentkabel

Nei

Egnet som høyspenningskabel

Nei

Sertifisert som flyplasskabel

Nei

Med gnagebeskyttelse

Nei
