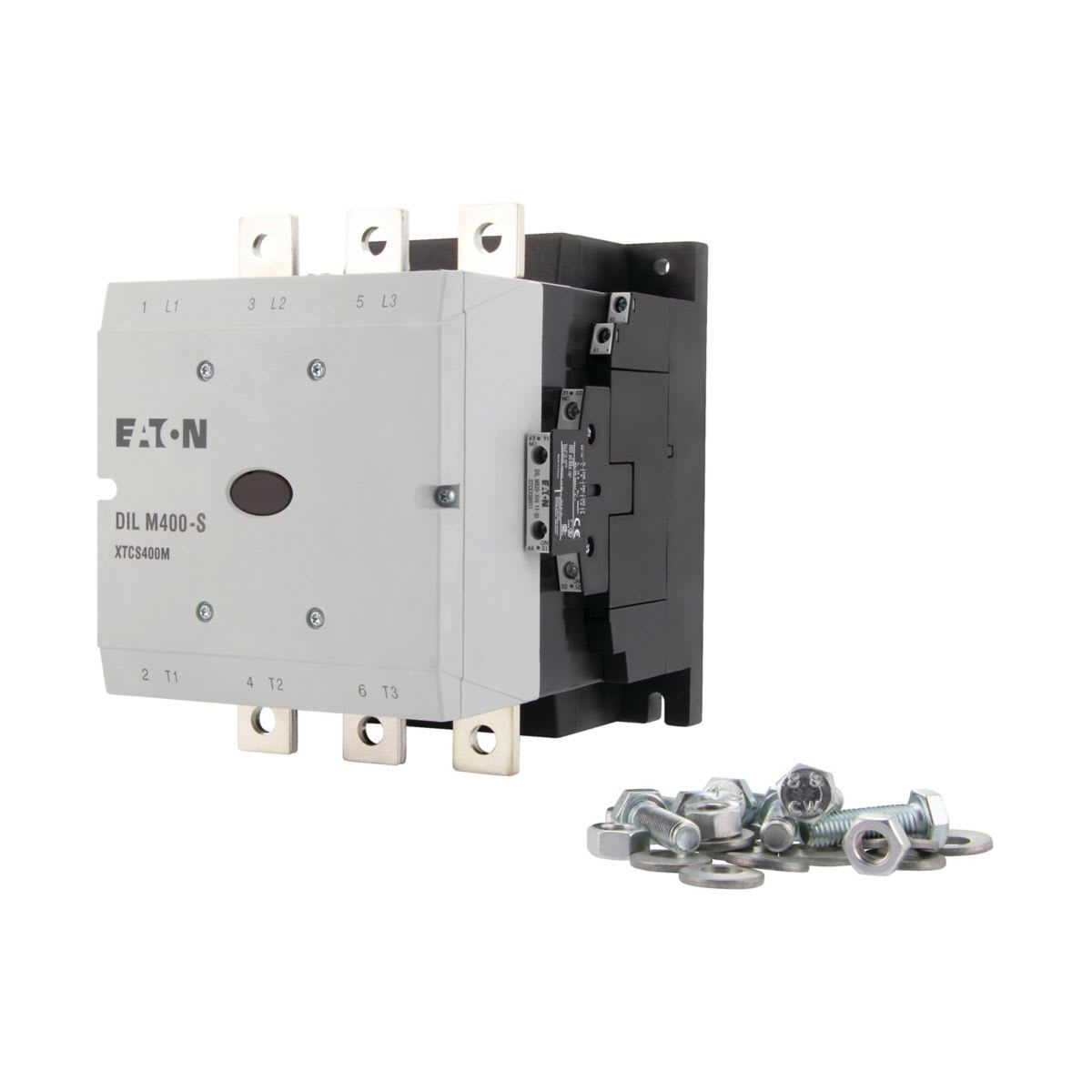

Eaton Electric - Kontaktor, 380 V 400 V 212 kW, 2 N/O, 2 NC, 110 - 120 V 50/60 Hz
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell matespenning Us ved AC 50 HZ - 110...120 V
Nominell matespenning Us ved DC - 0...0 V
Spenningstype for betjening - AC
Nominell strøm Ie ved AC-1, 400 V - 612 A
Nominell effekt ved AC-3, 400V - 200 kW
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
4015082741952
Elnummer
4110262
Leverandørens varenummer
274195
Typebeskrivelse
DILM400-S/22(110-120V50/60HZ)
Nominell matespenning Us ved AC 50 HZ
110...120 V
Nominell matespenning Us ved DC
0...0 V
Spenningstype for betjening
AC
Nominell strøm Ie ved AC-1, 400 V
612 A
Nominell effekt ved AC-3, 400V
200 kW
Nominell matespenning Us ved AC 60 HZ
110...120 V
Antall hovedkontakter normalt lukket
0
Antall hovedkontakter normalt åpne
3
Tilkoblingstype hovedstrømkrets
Skinnetilkobling
Nominell strøm Ie ved AC-3, 400 V
400 A
Driftstrøm le ved AC-4, 400 V
296 A
Driftseffekt ved AC-4, 400 V
160 kW
Nominell driftseffekt NEMA
223 kW
Antall hjelpekontakter normalt åpne
2
Antall hjelpekontakter normalt lukket
2
For rekkemontasje
Nei
Kontaktor, Applikasjon: Kontaktorer til motorstyring, Standardenheter større enn 170 A, Brukskategori: AC-1: ikke induktive eller litt induktive laster, resistante ovner, NAC-3: Normale induktive AC motorer: start, skru av under kjøring, AC-4: Normale induktive AC motorer: start, JOG, reversering, Tilkoblingsmåte: Skrutilkobling, Nominell strøm AC-3 380 V 400 V: Ie= 400 A, Nominell strøm AC-1 Strømtrekk i fri luft, 3 polet, 50 - 60 Hz Åpen ved 40 °C: Ith =Ie= 612 A, kapslet: Ith= 450 A, Nominell strøm AC-1 Strømtrekk i fri luft, 1 polet åpen: Ith= 1250 A, kapslet: Ith= 1125 A, Maksimal størrelse for 3 fase motorer, 50 - 60 Hz AC-3 220 V 230 V: P= 125 kW, 380 V 400 V: P= 212 kW, 660 V 690 V: P= 300 kW, Maksimal størrelse for 3 fase motorer, 50 - 60 Hz AC-4 220 V 230 V: P= 92 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 240 kW, Kan kombineres med hjelpekontakt: DILM820-XHI…, Kontakter N/O = Normalt åpen: 2 N/O, Kontakter N/C = Normalt lukket: 2 NC, Instruksjoner: integrert dempeledd i spolen, 660 V, 690 V eller 1000 V: ikke direkte reverserbar, Spenning AC/DC: AC betjent
