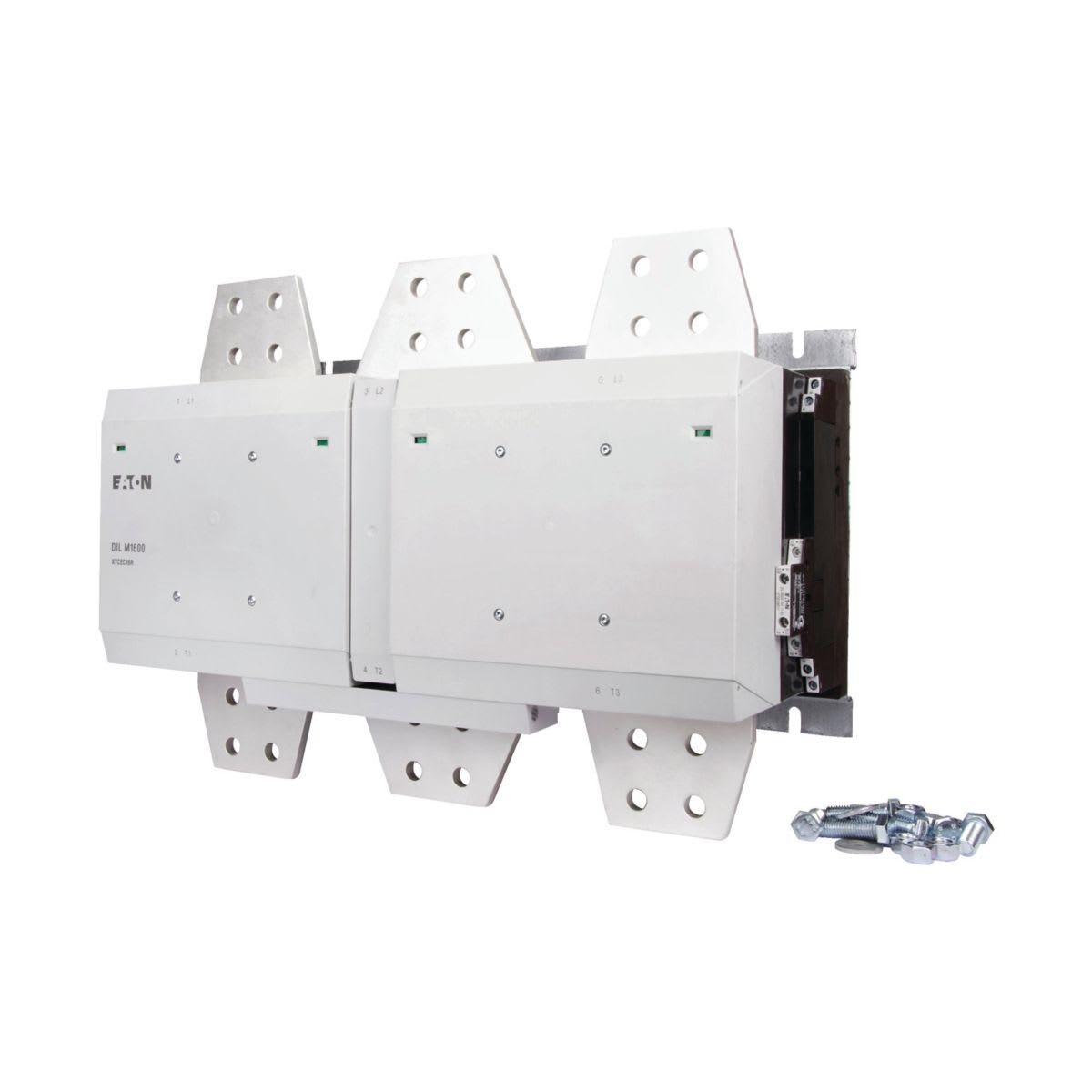

Eaton Electric - Kontaktor, 380 V 400 V 900 kW, 2 N/O, 2 NC, RAW 250

Eaton Electric - Kontaktor, 380 V 400 V 900 kW, 2 N/O, 2 NC, RAW 250

Eaton Electric

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Nominell matespenning Us ved AC 50 HZ - 230...250 V

  • Nominell matespenning Us ved DC - 230...250 V

  • Spenningstype for betjening - AC/DC

  • Nominell strøm Ie ved AC-1, 400 V - 2200 A

  • Nominell effekt ved AC-3, 400V - 900 kW

Emballasje og betingelser

  • 1 STK

  • Skaffevare

EAN/GTIN

4015081064946

Elnummer

4130463

Leverandørens varenummer

106727

Typebeskrivelse

DILM1600/22(RAW250)

Nominell matespenning Us ved AC 50 HZ

230...250 V

Nominell matespenning Us ved DC

230...250 V

Spenningstype for betjening

AC/DC

Nominell strøm Ie ved AC-1, 400 V

2200 A

Nominell effekt ved AC-3, 400V

900 kW

Nominell matespenning Us ved AC 60 HZ

230...250 V

Antall hovedkontakter normalt lukket

0

Antall hovedkontakter normalt åpne

3

Tilkoblingstype hovedstrømkrets

Skinnetilkobling

Nominell strøm Ie ved AC-3, 400 V

1600 A

Driftstrøm le ved AC-4, 400 V

1280 A

Driftseffekt ved AC-4, 400 V

750 kW

Nominell driftseffekt NEMA

895 kW

Antall hjelpekontakter normalt åpne

2

Antall hjelpekontakter normalt lukket

2

For rekkemontasje

Nei

Kontaktor, Applikasjon: Kontaktorer til motorstyring, enheter større enn 170 A, Brukskategori: AC-1: ikke induktive eller litt induktive laster, resistante ovner, NAC-3: Normale induktive AC motorer: start, skru av under kjøring, AC-4: Normale induktive AC motorer: start, JOG, reversering, Tilkoblingsmåte: Skrutilkobling, Nominell strøm AC-3 380 V 400 V: Ie= 1600 A, Nominell strøm AC-1 Strømtrekk i fri luft, 3 polet, 50 - 60 Hz Åpen ved 40 °C: Ith =Ie= 2200 A, Nominell strøm AC-1 Strømtrekk i fri luft, 1 polet åpen: Ith= 4500 A, Maksimal størrelse for 3 fase motorer, 50 - 60 Hz AC-3 220 V 230 V: P= 500 kW, 380 V 400 V: P= 900 kW, 660 V 690 V: P= 1600 kW, Maksimal størrelse for 3 fase motorer, 50 - 60 Hz AC-4 220 V 230 V: P= 430 kW, 380 V 400 V: P= 750 kW, 660 V 690 V: P= 1300 kW, Kan kombineres med hjelpekontakt: DILM820-XHI…, Kontakter N/O = Normalt åpen: 2 N/O, Kontakter N/C = Normalt lukket: 2 NC, Instruksjoner: integrert dempeledd i spolen, 660 V, 690 V eller 1000 V: ikke direkte reverserbar, Spenning AC/DC: AC betjent
