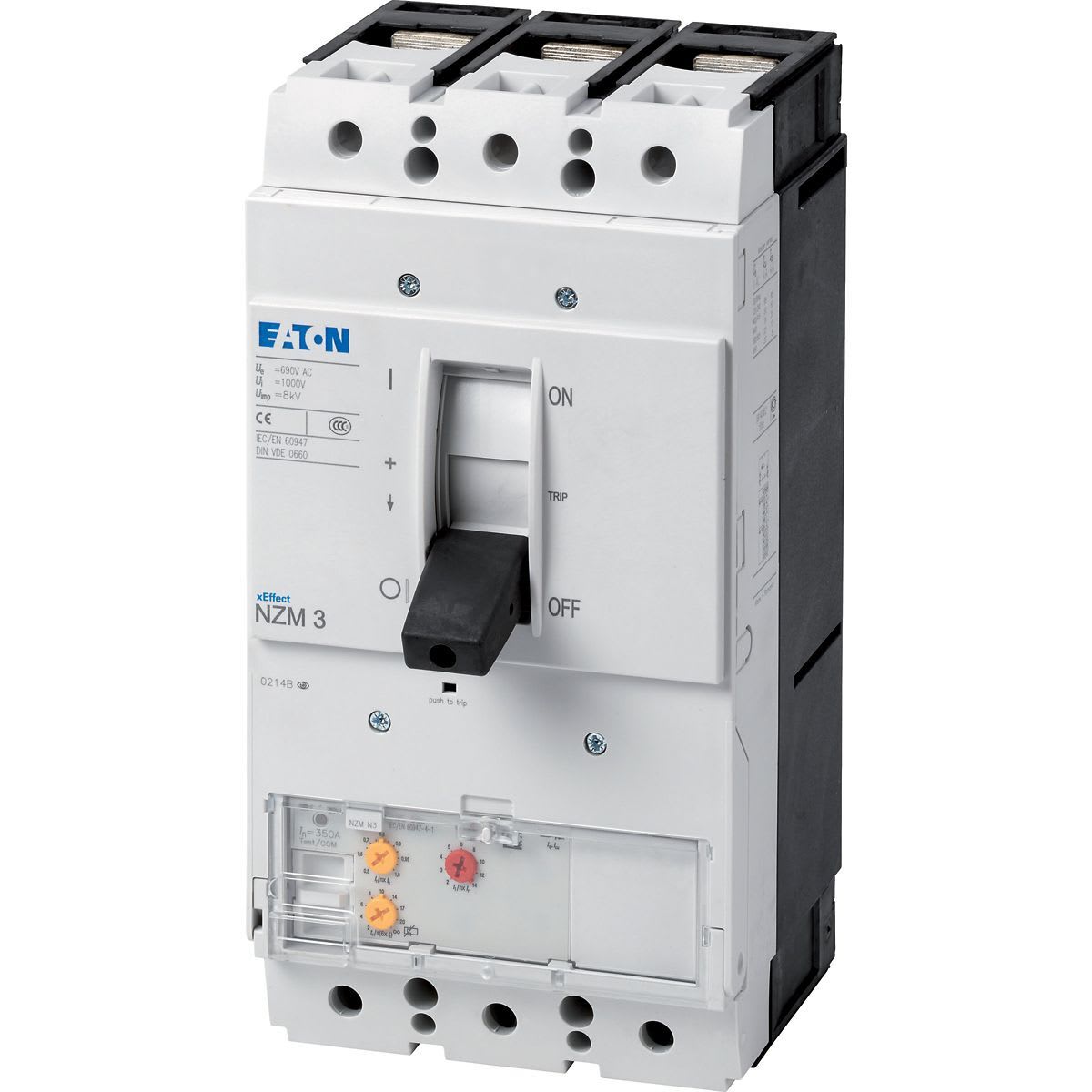

Eaton Electric - NZMN3-ME350 EFFEKTBRYTER F/MOTOR 3P 350A
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Innstillingsområde for overlastutløser - 175...350 A
Innstillingsområde for momentan kortslutningsutløser - 350...4900 A
Utløserteknikk - Elektronisk
Tilkoblingstype hovedstrømkrets - Skrukobling
Antall poler - 3
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
4015082657826
Elnummer
4358906
Leverandørens varenummer
265782
Typebeskrivelse
NZMN3-ME350
Innstillingsområde for overlastutløser
175...350 A
Innstillingsområde for momentan kortslutningsutløser
350...4900 A
Utløserteknikk
Elektronisk
Tilkoblingstype hovedstrømkrets
Skrukobling
Antall poler
3
Med termisk vern
Ja
Fasebruddsensitiv
Ja
Nominell driftsspenning
690...690 V
Nominell kontinuerlig strøm Iu
350 A
Nominell driftseffekt ved AC-3, 230 V
110 kW
Nominell effekt ved AC-3, 400V
200 kW
Utførelse av betjeningselement
Vippearm
Apparatkonstruksjon
Innbyggingsapparat, fastmontert
Med integrert hjelpekontakt
Nei
Med integrert underspenningsutløser
Nei
Nominell verdi kortslutningsbrytestrøm lcu ved 400 V AC
35 kA
Beskyttelsesklasse IP
IP20
Høyde
275 mm
Bredde
140 mm
Dybde
166 mm
Komplett effektbryter, 125 ...630 A
Maks: 690 V 50/60 Hz. EN 60947
I2 = høyeste prøvestrøm
Ii = elektromagnetisk utløserstrøm
Isd = forsinket el.magn. utløserstrøm
AE-type = elektronisk vern
VE-type = elektronisk forsinket vern
ME-type=elektronisk fors. motorvern
Momenter Bolt 31Nm, Rammekl. 19Nm
Tunnelklemme 31Nm.
Ik max: Ics = Icu = 85 kA (230V)
I2: 1,2 x In
Ii: Se beskrivelse
Bolttilkobling
Motorvern 3-polet: NZMN3-...
