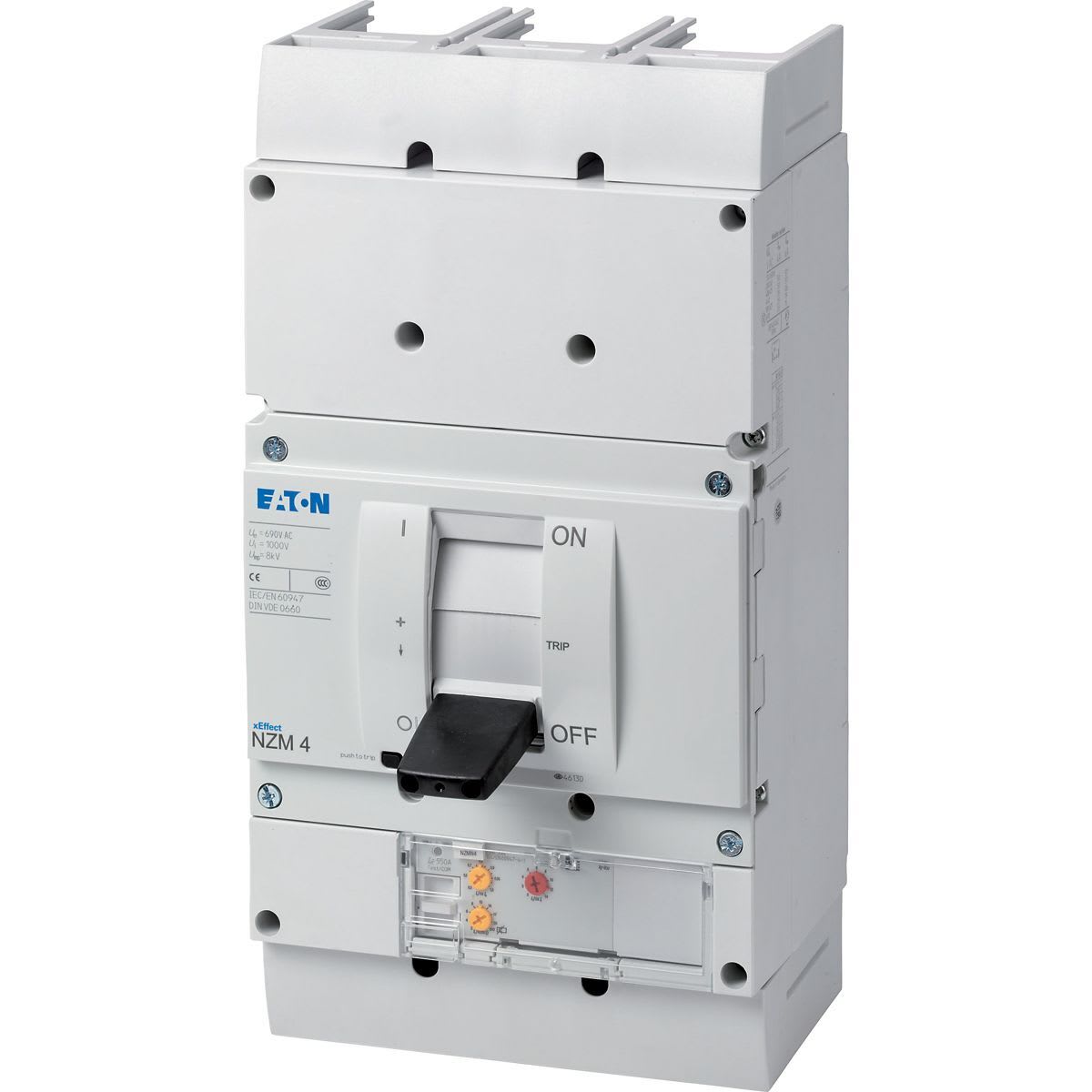

Eaton Electric - NZMN4-ME550 EFFEKTBRYTER F/MOTOR 3P 550A
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Innstillingsområde for overlastutløser - 275...550 A
Innstillingsområde for momentan kortslutningsutløser - 550...7700 A
Utløserteknikk - Elektronisk
Tilkoblingstype hovedstrømkrets - Skrukobling
Antall poler - 3
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
4015082657833
Elnummer
4358907
Leverandørens varenummer
265783
Typebeskrivelse
NZMN4-ME550
Innstillingsområde for overlastutløser
275...550 A
Innstillingsområde for momentan kortslutningsutløser
550...7700 A
Utløserteknikk
Elektronisk
Tilkoblingstype hovedstrømkrets
Skrukobling
Antall poler
3
Med termisk vern
Ja
Fasebruddsensitiv
Ja
Nominell driftsspenning
690...690 V
Nominell kontinuerlig strøm Iu
550 A
Nominell driftseffekt ved AC-3, 230 V
160 kW
Nominell effekt ved AC-3, 400V
315 kW
Utførelse av betjeningselement
Vippearm
Apparatkonstruksjon
Innbyggingsapparat, fastmontert
Med integrert hjelpekontakt
Nei
Med integrert underspenningsutløser
Nei
Nominell verdi kortslutningsbrytestrøm lcu ved 400 V AC
26 kA
Beskyttelsesklasse IP
IP20
Høyde
207 mm
Bredde
210 mm
Dybde
401 mm
Komplett effektbryter, 400...1600 A
Maks: 690 V 50/60 Hz. EN 60947
Leveres standard med bolttilkobling
for Cu. Grep følger bryteren.
I2 = høyeste prøvestrøm
Ii = elektromagnetisk utløserstrøm
Isd = forsinket el.magn. utløserstrøm
VE-type = elektronisk forsinket vern
ME-type=elektronisk fors. motorvern
Momenter: Bolt 50Nm, Al-klem. 31Nm
Ik max: Icu = 50 kA, Ics = 37kA (230V)
I2: 1,2
Ii: Se beskrivelse
Bolttilkobling
Motorvern 3-polet: NZMN4-...
