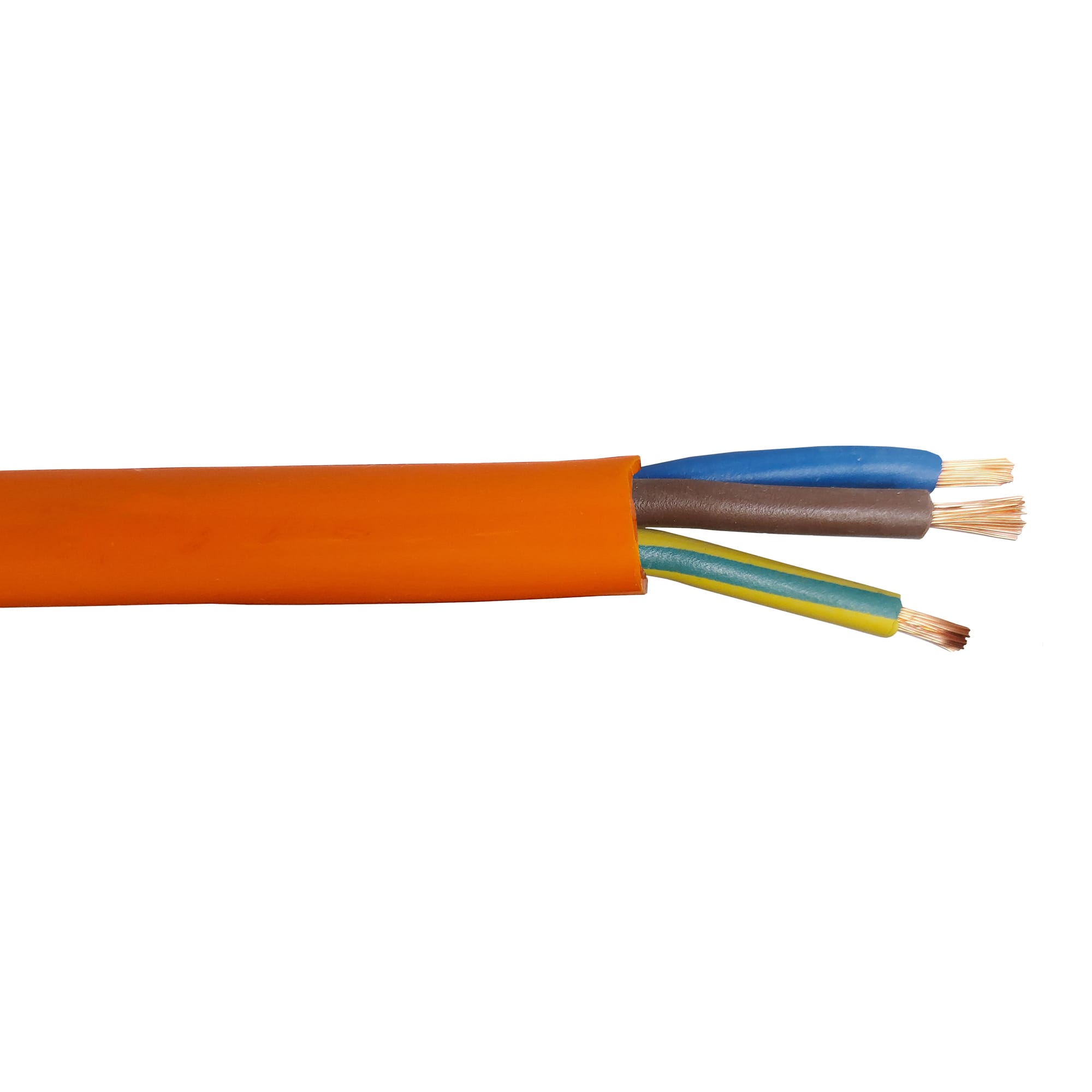

Elis Elektro AS - H07 BQ-F Sub4 3G1,5 mm²
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Ledermateriale - Kobber
Nominelt ledertverrsnitt - 1,5 mm²
Lederklasse - Kl.5 = mangetrådet
Antall ledere - 3
Materiale i ytre kappe - PUR (Polyuretan)
Emballasje og betingelser
1 MTR
Skaffevare
EAN/GTIN
7070613073350
Elnummer
1021613
Leverandørens varenummer
1021613
Typebeskrivelse
1021613
Ledermateriale
Kobber
Nominelt ledertverrsnitt
1,5 mm²
Lederklasse
Kl.5 = mangetrådet
Antall ledere
3
Materiale i ytre kappe
PUR (Polyuretan)
AWG størrelse
16
Nominelt ledertversnitt (AWG)
16 kcmil
Skjerm over snodde ledere
Uten
Konfigurasjon snodde ledere
Nei
Kabelskjerming
Uten
Lederisolasjon
Andre
Spesifikasjon lederisolasjon
Andre
Ledermerkning
Farge
Med jordleder
Ja
Støtteelement
Uten
Spesifikasjon kappemateriale
Andre
Farge på ytre kappe
Oransje
Skjerm
Nei
Kabel geometri
Rund
Torsjonsbeskyttelse
Nei
Røykfattig i henhold til IEC 61034-2
Nei
Brannkarekteristikk iflg. EN 13501-6
Uten
Røykutviklingsklasse iflg. EN13501-6
Uten
Dryppkarekteristikk iflg. EN13501-6
Uten
Syreutviklingskarekteristikk iflg. EN13501-6
Uten
Oljebestandig iflg. EN 60811-404
Ja
Kuldebestandig iflg. EN 60811-504+505+506
Ja
Bredde på leder ca.
8,6 mm
Høyde på leder ca.
8,6 mm
Ytterdiameter omtrentlig
8,6 mm
Min. bøyeradius, bevegelig installasjon med tvunget føring
68,8 mm
Min. bøyeradius, bevegelig installasjon med fri føring
86 mm
Min. bøyeradius, stasjonær installasjon fast forlagt
68,8 mm
Godkjent utendørs driftstemperatur, fleksibel montasje
-40...90 °C
Godkjent utendørs driftstemperatur, fast montasje
-40...90 °C
Merkespenning U0
600 V
Merkespenning U
1000 V
Lederform
Rund
Vekt
109 kg/km
Denne ekstremt slitesterke og bevegelige purkabelen er ment brukt i områder hvor standard gummikabel ikke holder mål. Egner seg meget godt som kabel i håndholdt elektroverktøy, tilførselskabel til flyttbart utstyr innen verkstedindustrien, kontrollkabel på maskinutstyr og som bevegelig skjøtekabel. Kabelen er UV-bestandig og er derfor også egnet for utendørs bruk innen jordbruk og fiskeoppdrettsnæringen. Er resistent ovenfor mikroorganismer, hydrolyse, UV stråling, ozon, oksygen, oljer, fett, bensin, vær/vind og fersk/saltvann.
Kabelen er laget med tverrbundet lederisolasjon (crosslinked) som gjør den fleksibel i hele temperaturområdet.
Isolasjon indre/ytre: Halogenfri materiale/ PUR
Dimensjon: 0,75-25 m²
Antall ledere: 2-5 ledere
Jordleder: Ja
Testspenning: H05 BQ-F= 2000 V., H07 BQ-F = 2500 V.
Driftsspenning (H05 BQ-F): 300/500 V.
Driftsspenning (H07 BQ-F): 450/750 V.
Temp. område: Fritt forlagt -40 °C til +90 °C,
Leder konstruksjon: IEC 60228 Klasse 5
Minste bøyeradius: 10 x kabeltykkelse ved fritt forlagt og 8x kabeltykkelse ved fast forlagt.
Godkjenninger: Senkes til 100 meters dybde - Annex D og E av EN 50525-2-21
Olje bestandig i henhold til: DIN EN 50363-10-2.
