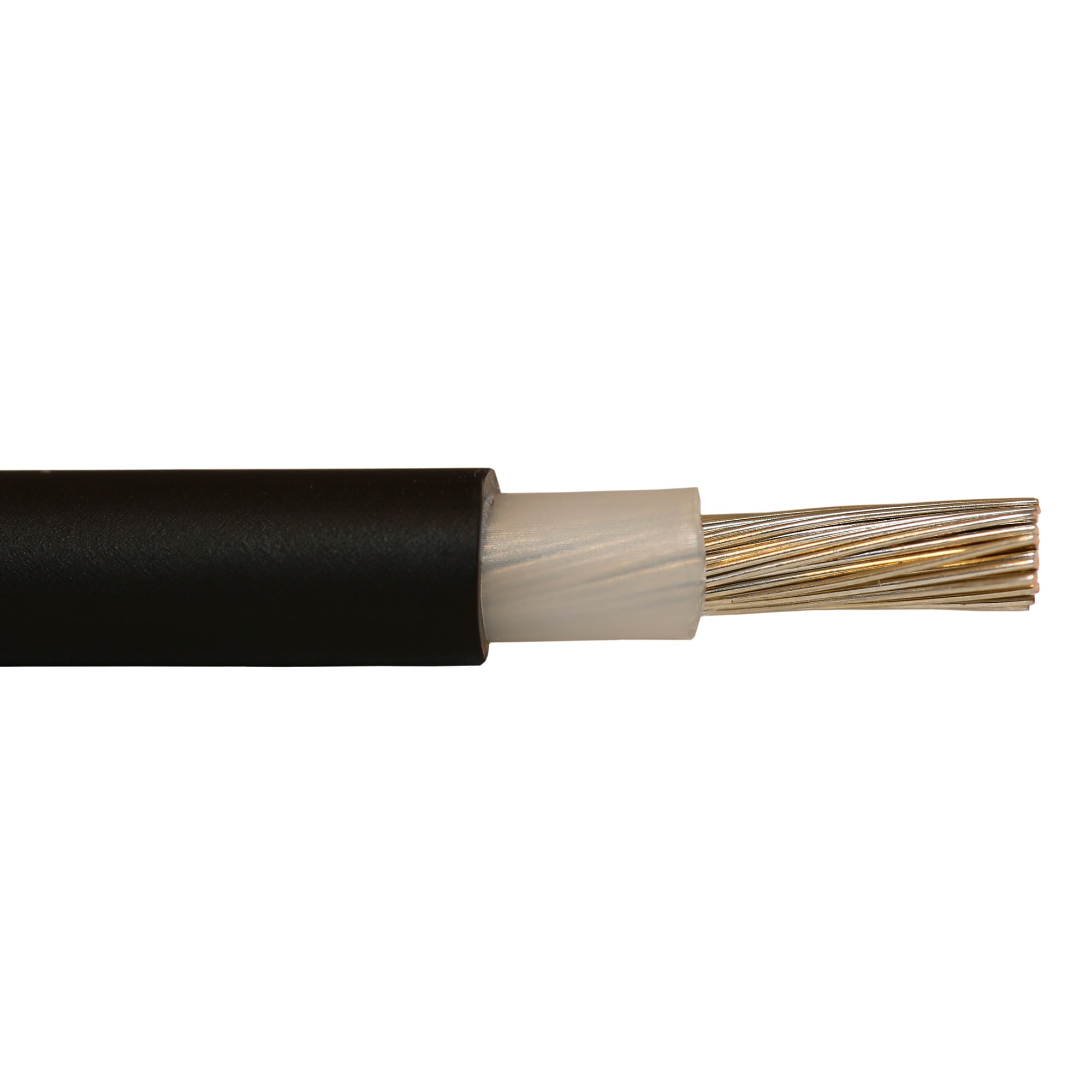

Elis Elektro AS - Solcellekabel PV1-F 10mm² Sort
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominelt ledertverrsnitt - 10 mm²
Lederklasse - Kl.5 = mangetrådet
Antall ledere - 1
Materiale i ytre kappe - Andre
Merkespenning U0 - 1000 V
Emballasje og betingelser
1 MTR
Skaffevare
EAN/GTIN
7070613070724
Elnummer
1000166
Leverandørens varenummer
1000166
Typebeskrivelse
1000166
Nominelt ledertverrsnitt
10 mm²
Lederklasse
Kl.5 = mangetrådet
Antall ledere
1
Materiale i ytre kappe
Andre
Merkespenning U0
1000 V
Ledermateriale
Kobber
Leder overflate
Fortinnet
AWG størrelse
8
Nominelt ledertversnitt (AWG)
8 kcmil
Lederdiameter
3,9 mm
Revolverte ledere
Nei
Lederisolasjon
Andre
Spesifikasjon lederisolasjon
Andre
Ledermerkning
Uten
Kjernefarge
Svart
Med jordleder
Nei
Maks tillatt ledertemperatur
250 °C
Skjerm
Nei
Tilleggsledning
Nei
Beskyttelsesbarriere
Andre
Armering
Uten
Tverrgående vanntetthet
Nei
Med gnagebeskyttelse
Nei
Spesifikasjon kappemateriale
Andre
Farge på ytre kappe
Svart
Kabel geometri
Rund
Flammebeskyttelse (IEC 60332-1-2)
Ja
Brannkarekteristikk iflg. EN 13501-6
Dca
Røykutviklingsklasse iflg. EN13501-6
s2
Dryppkarekteristikk iflg. EN13501-6
d2
Syreutviklingskarekteristikk iflg. EN13501-6
a1
Oljebestandig iflg. EN 60811-404
Ja
Kuldebestandig iflg. EN 60811-504+505+506
Ja
Bredde på leder ca.
7,9 mm
Høyde på leder ca.
7,9 mm
Ytterdiameter omtrentlig
7,9 mm
Min. bøyeradius, stasjonær installasjon fast forlagt
60 mm
Merkespenning U
1000 V
Lederform
Rund
Egnet som installasjonskabel
Ja
Sertifisert for skipsinstallasjon
Nei
Sertifisert som flyplasskabel
Nei
Vekt
136 kg/km
Designet spesielt for bruk i solcelleanlegg. På grunn av den spesielle inner/ytterkappen har den en utmerket motstand mot mekaniske og klimatiske påkjenninger. Kabelen er i tillegg kortslutningssikker, halogenfri og UV-bestandig. Kabelen er anbefalt brukt i tørre og våte rom, i jord og utendørs. Tåler også direkte sollys.
.
Oppbygning: Dobbeltisolert mangetrådet fortinnet enleder.
Isolasjon indre/ytre: Tverrbundet halogenfri / tverrbundet halogenfri
Lederkonstruksjon: Mangetrådet, kl. 5
Dimensjon: 0,25 mm² til 240 mm²
Antall ledere: Enleder
Testspenning: AC: 6,5kV DC: 15kV (5 min)
Driftsspenning AC: Uo/U 1/1kV, maks 1,2/1,2kV ; DC: 1,5kV, maks 1,8/1,8kV
Temperaturområde: -40 °C til +120 °C
Halogenfri: Ja
Flammetest: 60332-1-2
Kortslutningssikker: HD 60365-5-52
UV-bestandig: Ja
Godkjenning: EN 50618 og TÜV/CE
