Elit AS - ELIT Jordingspunkt DB10K12500 - 30120027
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Gjengestørrelse innvendig gjenge (metrisk) - M10
Materiale - Stål
Material tilkoblingslask - Kobber
Forbindelsesaksel - 16 mm
Diameter forbindelsesplate - 50 mm
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
7070811203542
Elnummer
1240435
Leverandørens varenummer
30120027
Typebeskrivelse
30120027
Gjengestørrelse innvendig gjenge (metrisk):
M10
Materiale:
Stål
Material tilkoblingslask:
Kobber
Forbindelsesaksel:
16 mm
Diameter forbindelsesplate:
50 mm
Lengde:
500 mm

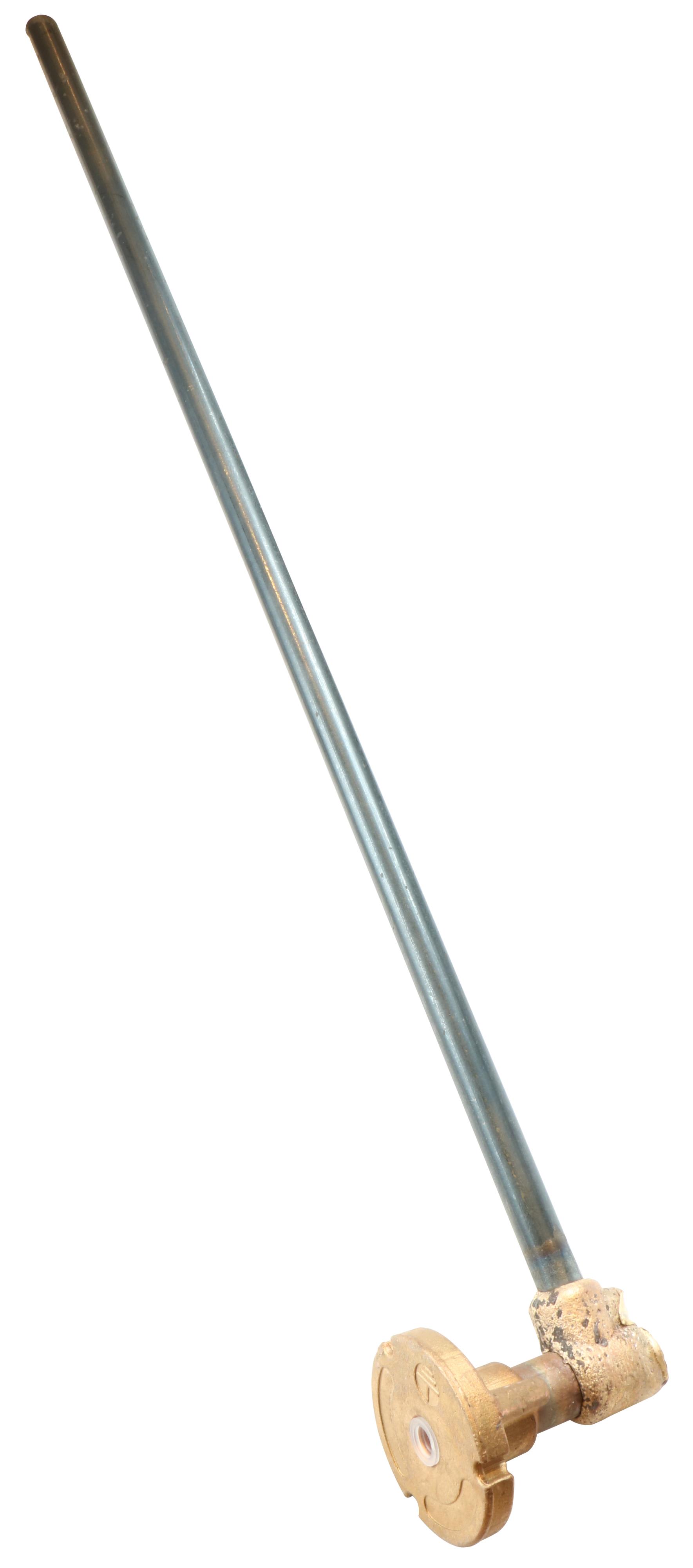

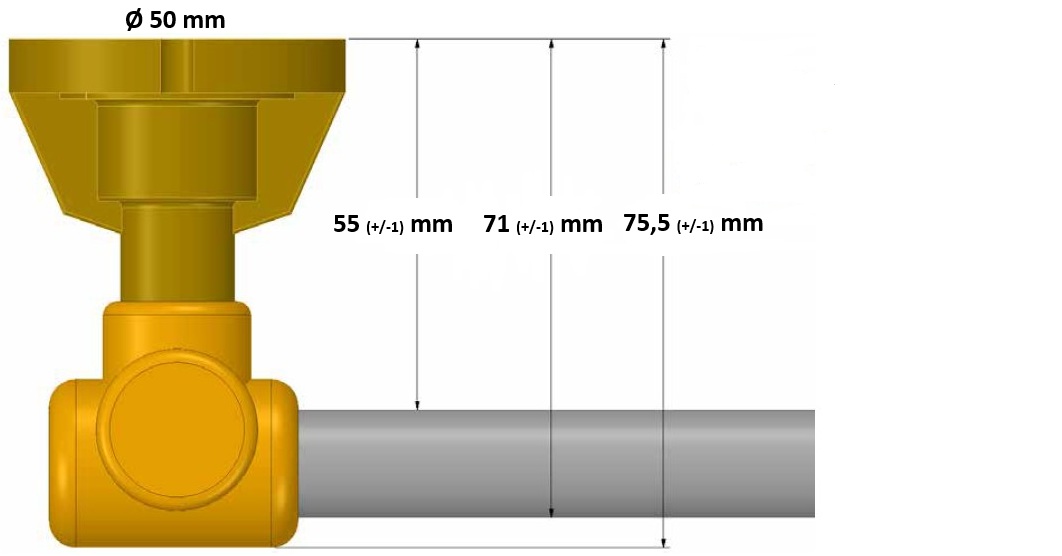

Jordingspunkt i vinkel av høy kvalitet bestående av et tilkoblingshode i kobber med diameter Ø50mm.
Jordingspunktet er termittsveiset fast på en Ø16mm rund stålstang som kan bøyes hvis ønskelig.
Stålstangen er 500 mm lang, og kan elektrisk sveises fast på eksisterende konstruksjon / armering.
Hullet der jordleder skal monteres med M10 bolt er tettet med lokk slik at dette ikke fylles med betong under støping.
Jordingspunktet er designet og levert med høy toleranse i henhold til blant annet ISO2768mk.
Ledningsevnen er testet til å være mindre enn 16mOhm fra Ø16mm ende til M10 feste.
NB! Messingbolt og skive til jordingspunktet kjøpes separat, og må tiltrekkes med moment 25 Nm.
Messingbolt: ELIT BOLT-M10X16ME (Varenummer 30120028)
Skive: ELIT SKIVE-M10MS (Varenummer 30120029)
Jordingspunktet er termittsveiset fast på en Ø16mm rund stålstang som kan bøyes hvis ønskelig.
Stålstangen er 500 mm lang, og kan elektrisk sveises fast på eksisterende konstruksjon / armering.
Hullet der jordleder skal monteres med M10 bolt er tettet med lokk slik at dette ikke fylles med betong under støping.
Jordingspunktet er designet og levert med høy toleranse i henhold til blant annet ISO2768mk.
Ledningsevnen er testet til å være mindre enn 16mOhm fra Ø16mm ende til M10 feste.
NB! Messingbolt og skive til jordingspunktet kjøpes separat, og må tiltrekkes med moment 25 Nm.
Messingbolt: ELIT BOLT-M10X16ME (Varenummer 30120028)
Skive: ELIT SKIVE-M10MS (Varenummer 30120029)
