ELKO - 1090 UPT IF stikk Polarhvit - 4323
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Modell / utførelse - Stikkontakt (Type F)
Materiale - Plast
Beskyttelsesklasse IP - IP44
Tilkoblingsteknikk - Skruklemme
Farge - Hvit
Emballasje og betingelser
1 STK
Lagervare
Produktserie
EAN/GTIN
7020160432308
Elnummer
1530671
Leverandørens varenummer
4323
Typebeskrivelse
1090 UPT IF stikk PH
Modell / utførelse:
Stikkontakt (Type F)
Materiale:
Plast
Beskyttelsesklasse IP:
IP44
Tilkoblingsteknikk:
Skruklemme
Farge:
Hvit
Antall poler:
2
Nominell spenning:
250 V
Nominell strøm:
16 A
Materialkvalitet:
Termoplast
Halogenfri:
nei
Beskyttelsesgrad (NEMA):
Andre
Uttaksvinkel:
Vinklet
Egnet for jordkontaktstift:
nei
Min. dybde på apparatboks:
0 mm

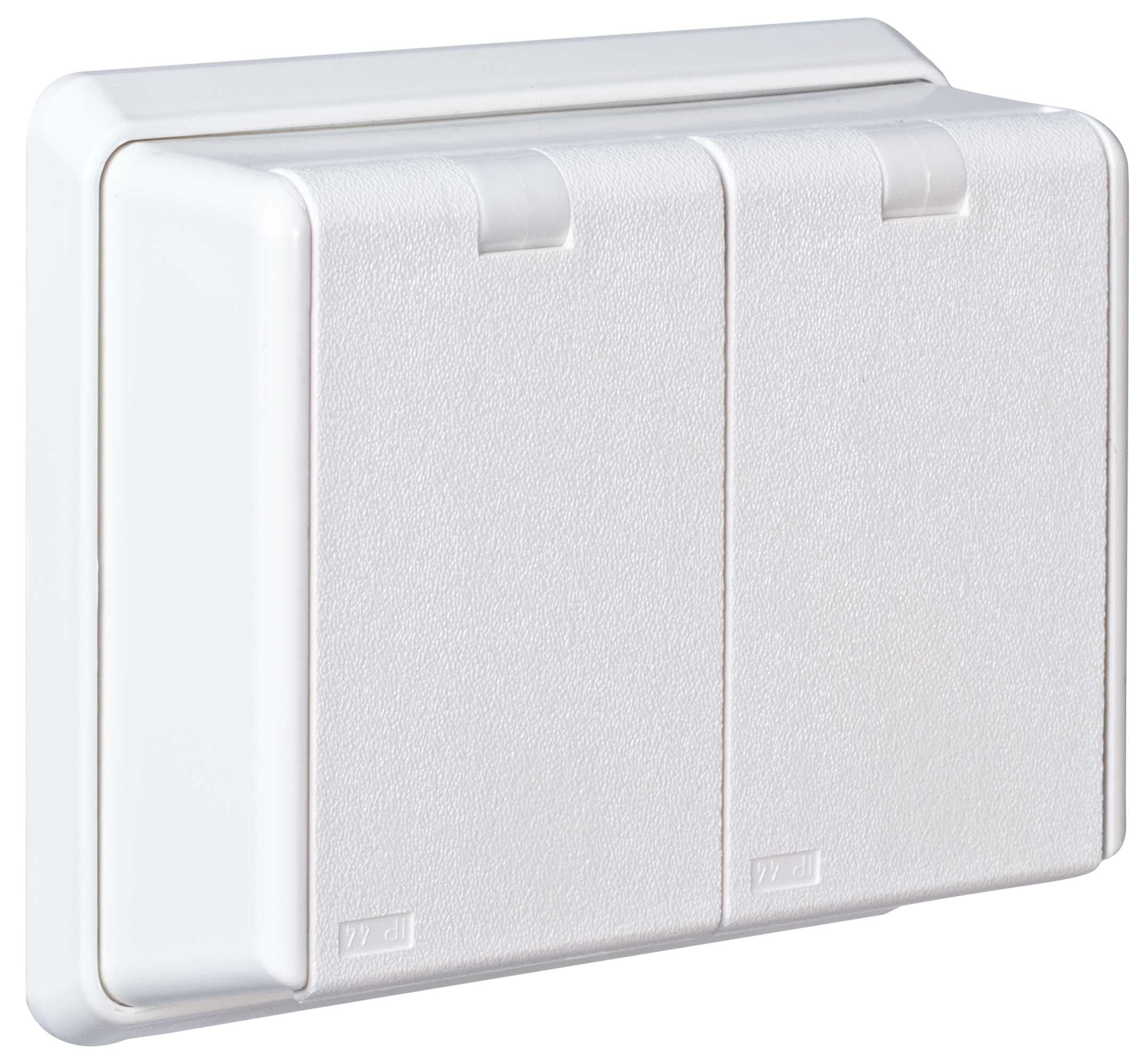

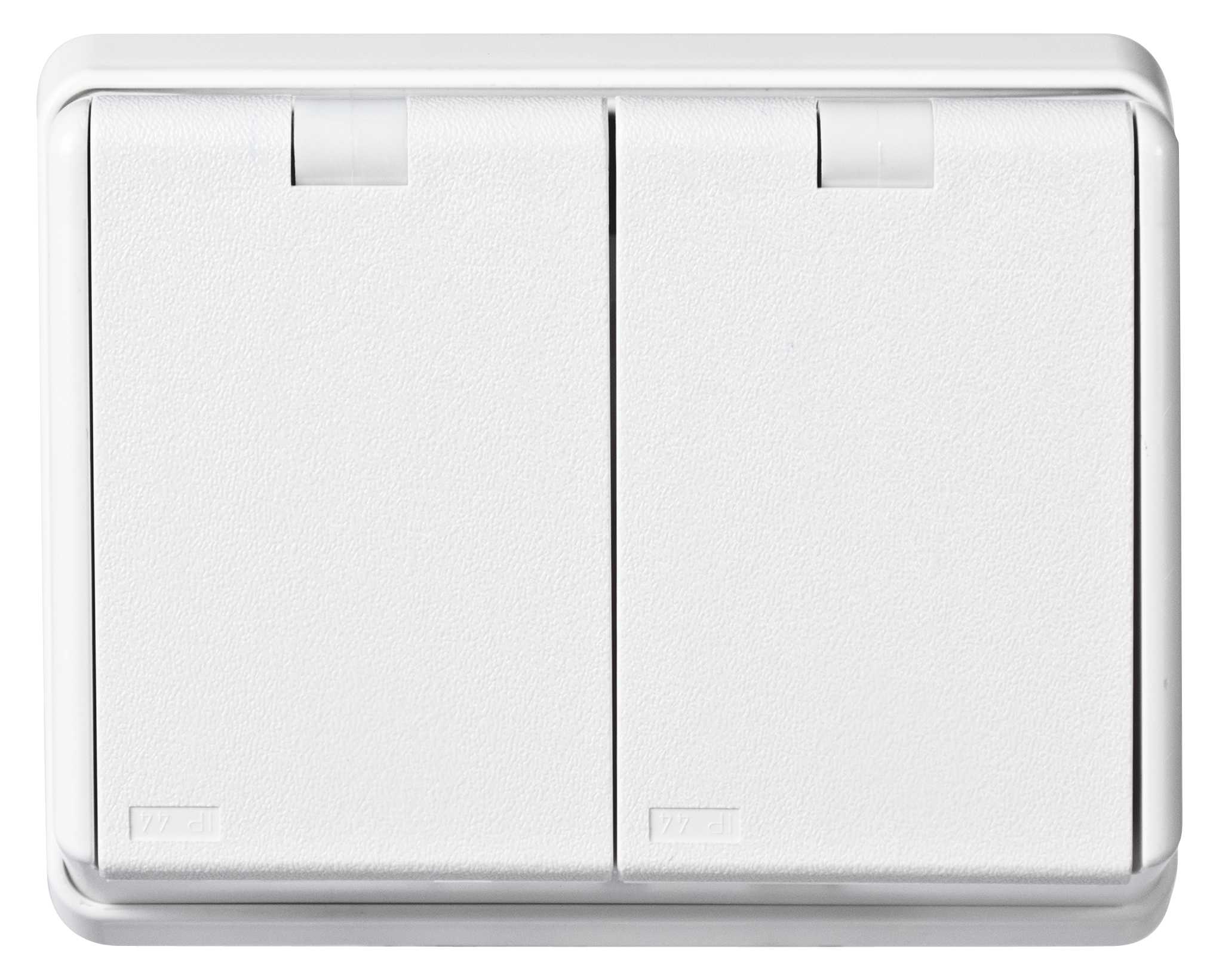

Dobbel innfelt sprutsikker stikkontakt med klapplokk og barnevern. Monteres i enkel veggboks.
Med isatt plugg gjelder den laveste IP-grad som inngår i kombinasjonen plugg og stikkontakt
Vær oppmerksom på at tettekappen må monteres før kabel termineres i stikkontakten. Tettekappen må monteres med dreneringsspor i nedkant.
OBS!!.
Må alltid monteres med klapplokket hengslet i overkant.
Enkel IP44 stikkkontakt med jord
Barnevern.
Farge: Polarhvit.
16 A 250V.
Kapslingsklasse: IP44 (Med isatt plugg gjelder den laveste IP-grad som inngår i kombinasjonen plugg / stikkontakt)
Halogenfri.
Skruterminaler med heiseklemme.
Hullavstand i festeplate: 60mm
Montering: Enkel veggboks

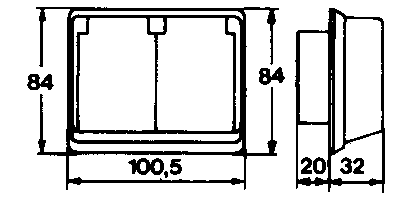

Innbygningsdybde: 32mm.
Korrosjonsbeskyttet.
Godkjent: SY,BR.
Stikkontakter fra ELKO leveres med 1 eller 2 spalter pr klemme.
* I klemmer med 1 spalte kan det benyttes inntil- to -2- ledninger med maksimalt tverrsnitt 2.5mm².(Ihht NEK 502)
* I klemmer med 2 spalte skal det benyttes -en -1- Leder pr spalte med maksimalt tverrsnitt 2,5mm². (Ihht NEK 502)
* Ved 2 ledninger i samme klemme, skal disse være av samme tverrsnitt. (Ihht. NEK 502)
* Entrådet(PR) og/eller flertrådet(PN). (Klasse 1, 2 NEK EN 60228).
* Kombinasjoner av ledninger skal plasseres i skruklemmene slik at tilstrekkelig elektrisk og mekanisk kontakt sikres for alle ledninger.
Maksimalt tverrsnitt: 2x2,5mm².
Anbefalt moment: 0,8 - 1,0 Nm.
Maksimalt moment: 1,2 Nm. (NEK 502)
