ELKO - Dimmer Plus 316 GLED Polarhvit - EKO05674

ELKO
KopierKopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Betjeningsmåte - Vri-/trykknapp

  • Dimming fasepåsnitt - Ja

  • Dimming faseavsnitt - Ja

  • Type last - Universal og LED retrofit

  • Monteringsarrangement - Grunnelement med hel dekkplate

Emballasje og betingelser

  • 1 STK

  • Lagervare

EAN/GTIN

7020160567413

Elnummer

1410695

Leverandørens varenummer

EKO05674

Typebeskrivelse

1410695

Betjeningsmåte:

Vri-/trykknapp

Dimming fasepåsnitt:

Ja

Dimming faseavsnitt:

Ja

Type last:

Universal og LED retrofit

Monteringsarrangement:

Grunnelement med hel dekkplate

Antall moduler (ved modulbygging):

1

App styring via Bluetooth:

nei

Seriedimmer:

nei

Omformer inngang:

nei

Lysverdiminne:

Ja

Kan brukes med knapp:

nei

Kan brukes med bevegelsessensor:

nei

Kan brukes med indikator for tilstedeværelse:

nei

Kan brukes med tidsbryter/timer:

nei

Kan brukes med overføringsknapp:

nei

Kan brukes med infrarød-knapp:

nei

Monteringsmetode:

Innfelt

Type feste:

Feste med skrue

Materiale:

Plast

Materialkvalitet:

Termoplast

Halogenfri:

Ja

Overflatebeskyttelse:

Ubehandlet

Type overflate:

Blank

Farge:

Hvit

RAL-nummer (lignende):

9010

Gjennomsiktig:

nei

Egnet for beskyttelsesgrad (IP):

IP20

Merkespenning fra/til:

230...230 V

Frekvensområde:

50...60 Hz

Styrespenning fra/til:

0...0 V

Tilkoblingstype:

Skruklemme

Ledertverrsnitt fra/til:

1...2,5 mm²

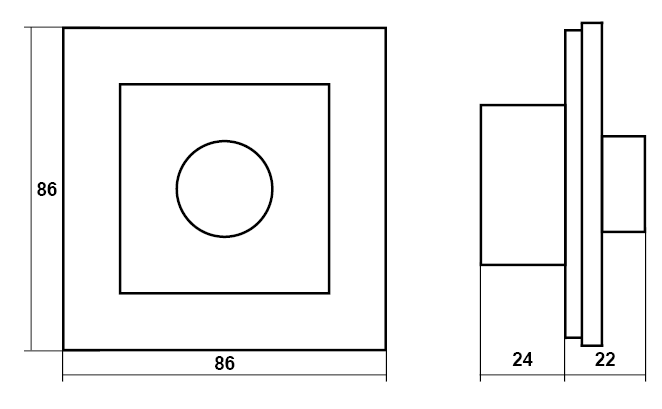

Enhet bredde:

86 mm

Enhet høyde:

86 mm

Enhet dybde:

23 mm

Min. dybde på apparatboks:

23 mm

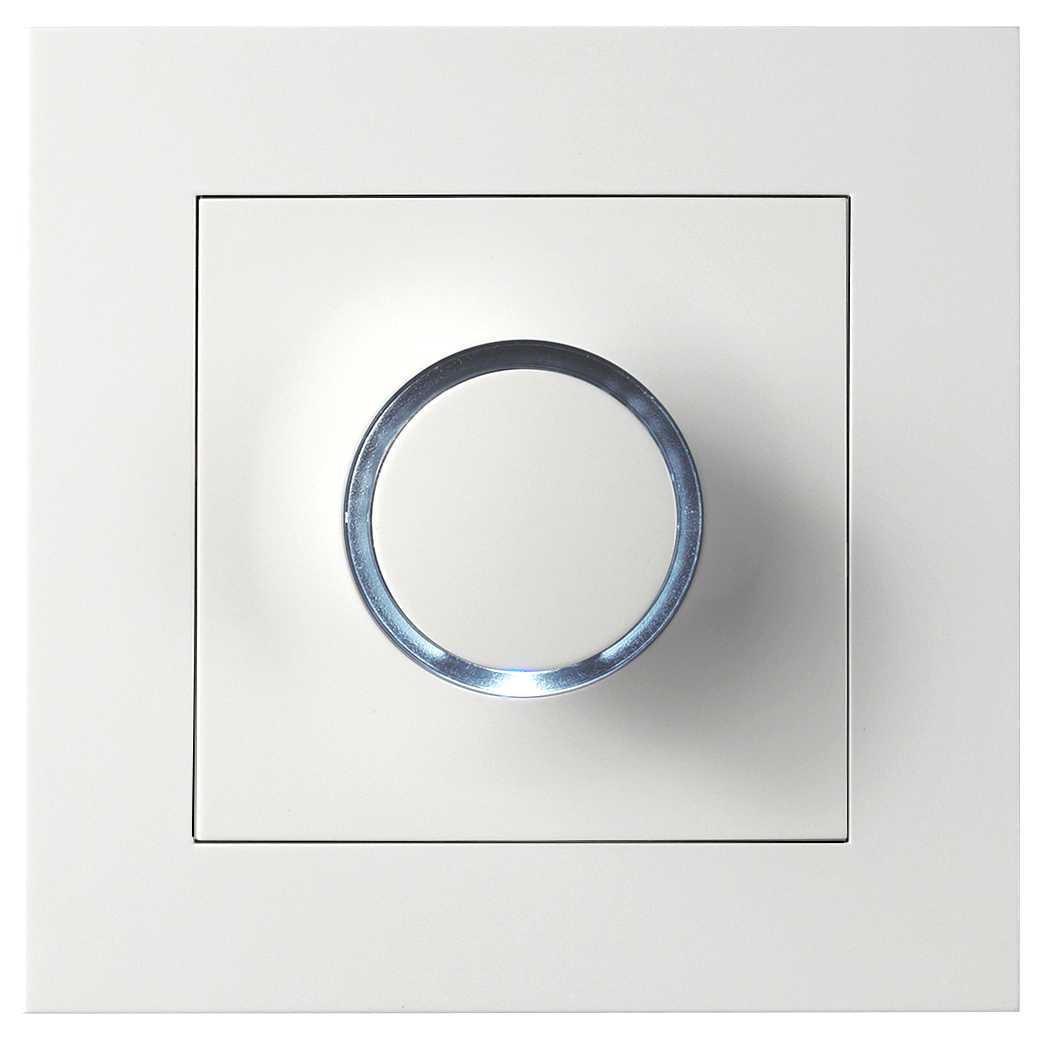

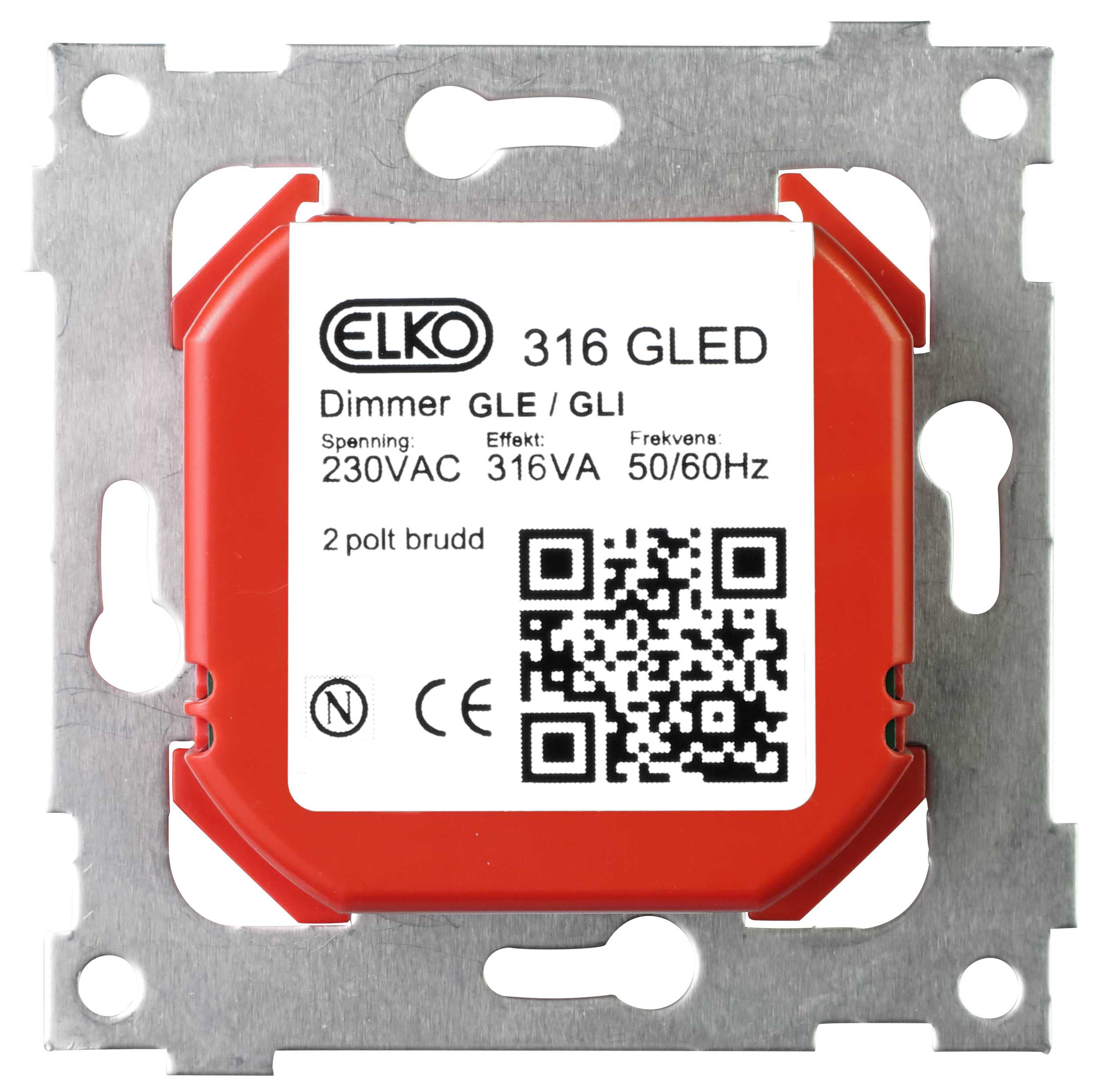

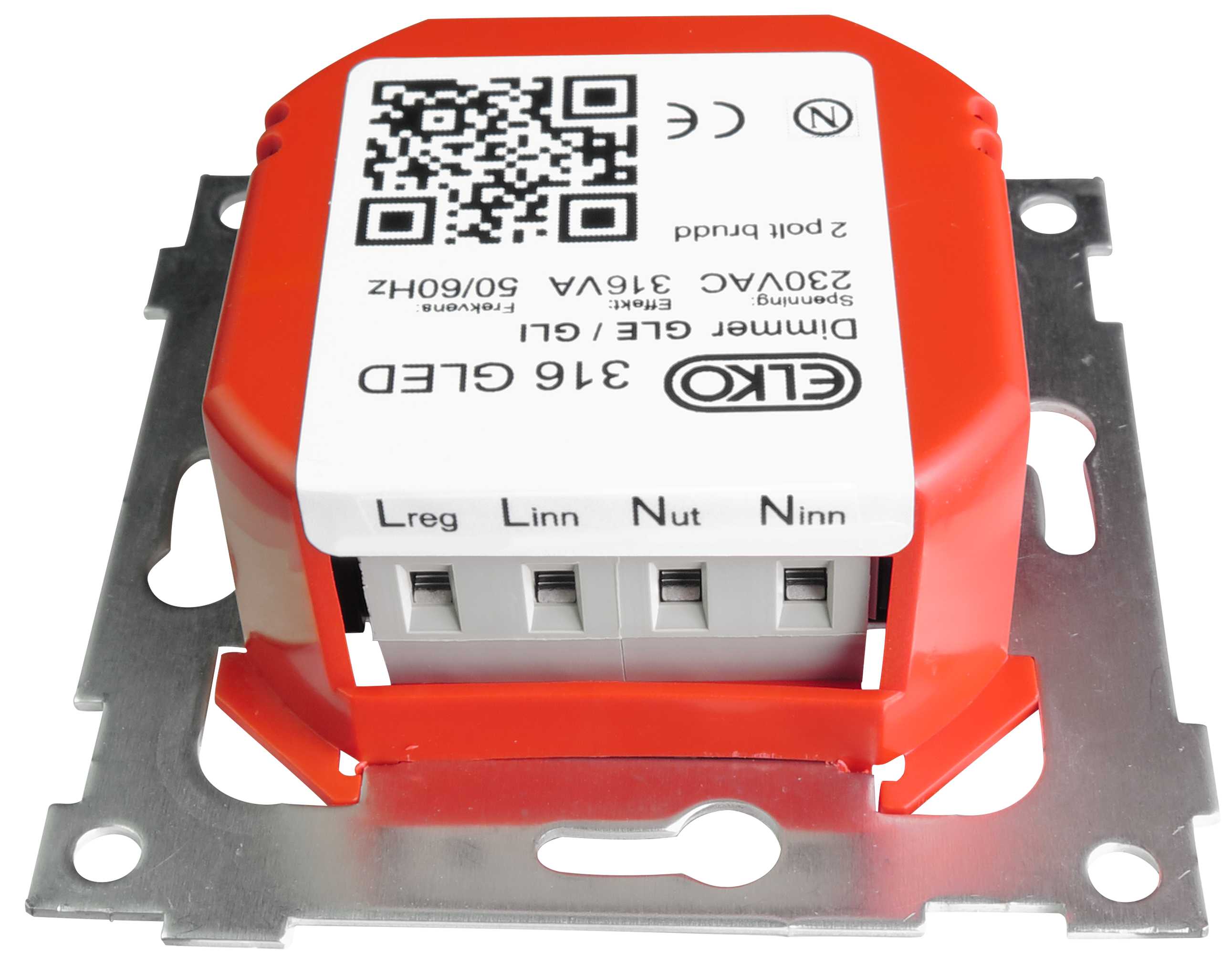

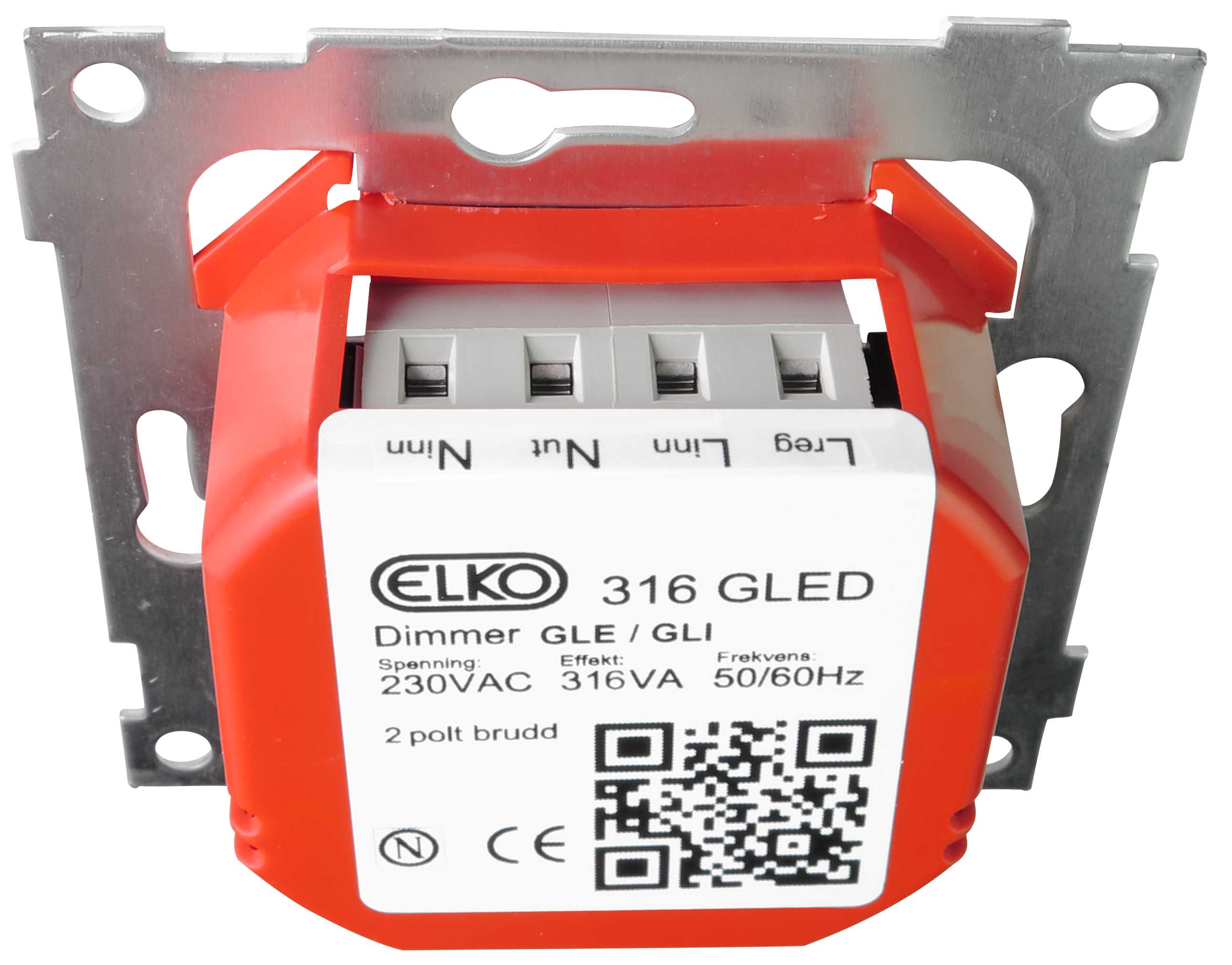

316 GLED dimmer er konstruert for LED og lave laster, dimmer også glødelamper, halogen, elektroniske trafoer. ELKO Plus versjon leveres med lysring for lys rundt dimmerknappen. Lyset rundt dimmerknappen kan settes av/på i innstillingsmenyen. Dimmeren krever tilkobling av begge faser, og kan benyttes som en- eller topolet.
Valg mellom forkant (GLI) eller bakkant (GLE) dimming, gjør at dimmeren er meget fleksibel. Fabrikkinnstilling er GLE modus. Justerbart min-maks- og startnivå. Dimmeren har elektronisk strøm og temperatursikring. Den vil koble 100% ut ved overbelastning. Deretter må feilen rettes og dimmeren slås av før den igjen kan fungere som normalt.
316 GLED bygger kun 24 mm og passer inn i 33mm kappe eller standard ELKO veggboks og i alle standard ELKO kombinasjonsplater.

Spenning: 230 V/50-60 Hz.
Velg mellom GLI eller GLE dimming (GLE er fabrikkinnstilling)
Ohmsk last 1-316W
Halogen: 1-300W
Elektronisk trafo: 1-316VA
LED: Ihht ELKO led tabell
LED: Om ikke annet er oppgitt fra ELKO er maks belastning 150W. OBS!! Sjekk temperatur på metallplate i drift ved forskjellig pådrag.
Elektronisk overtemperatursikring på 75°C , dimmer kan slås på igjen på 65°C.
Elektronisk kortslutningssikring
Mekanisk overtemperatursikring på 145°C. (Kan ikke resettes)
Bryter: Trykk AV/PÅ. Vri for regulering
1- eller 2-polet. Topolt brudd når avslått.
Inbygningsdybde: 24mm
Farge: Polarhvit

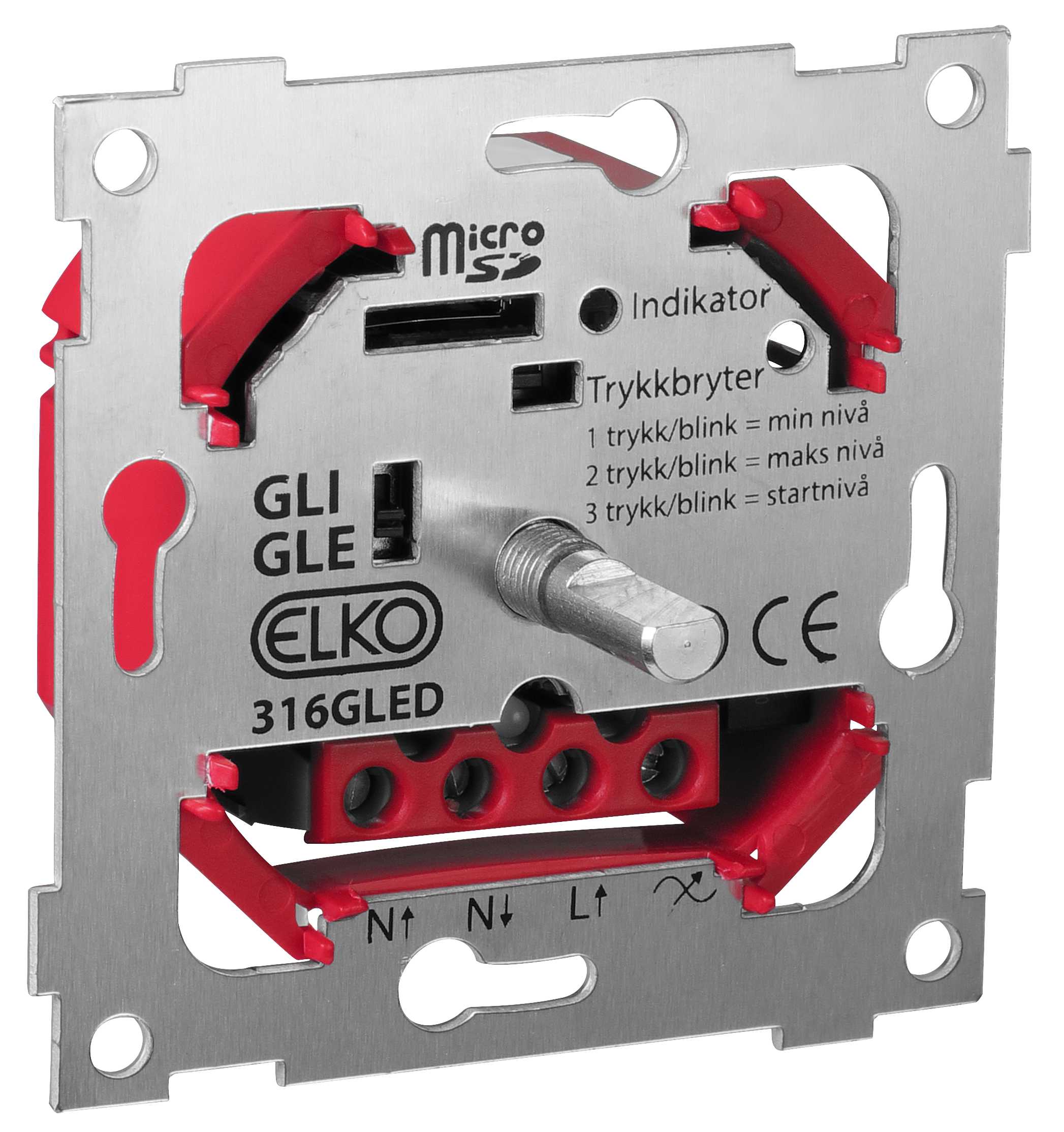

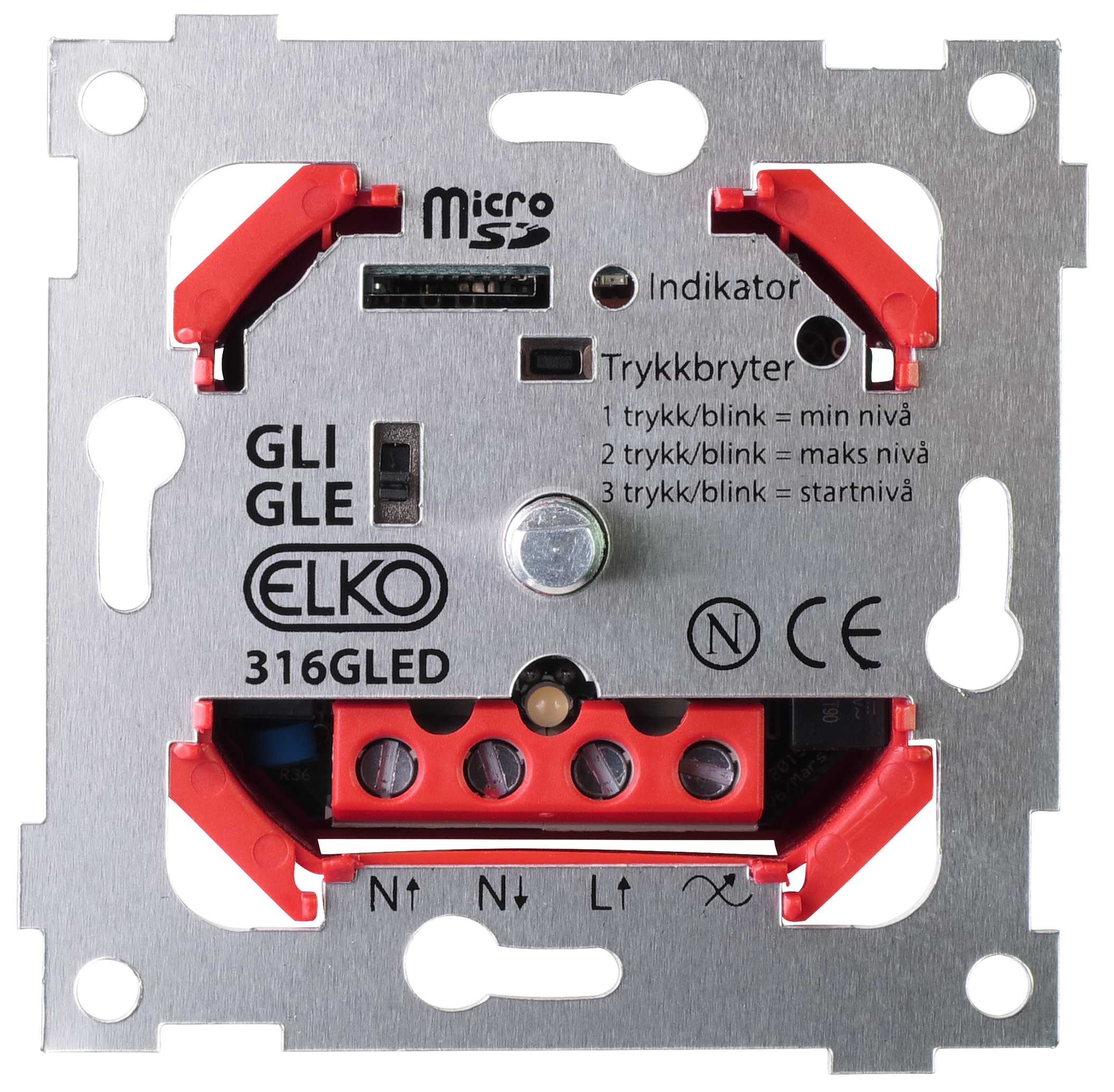

Innstillingsmeny:
1trykk - 1 blink: Innstilling av minimums lysnivå
2 trykk - 2 blink: Innstilling av maksimums lysnivå
3 trykk - 3 blink: Innstilling av startnivå.

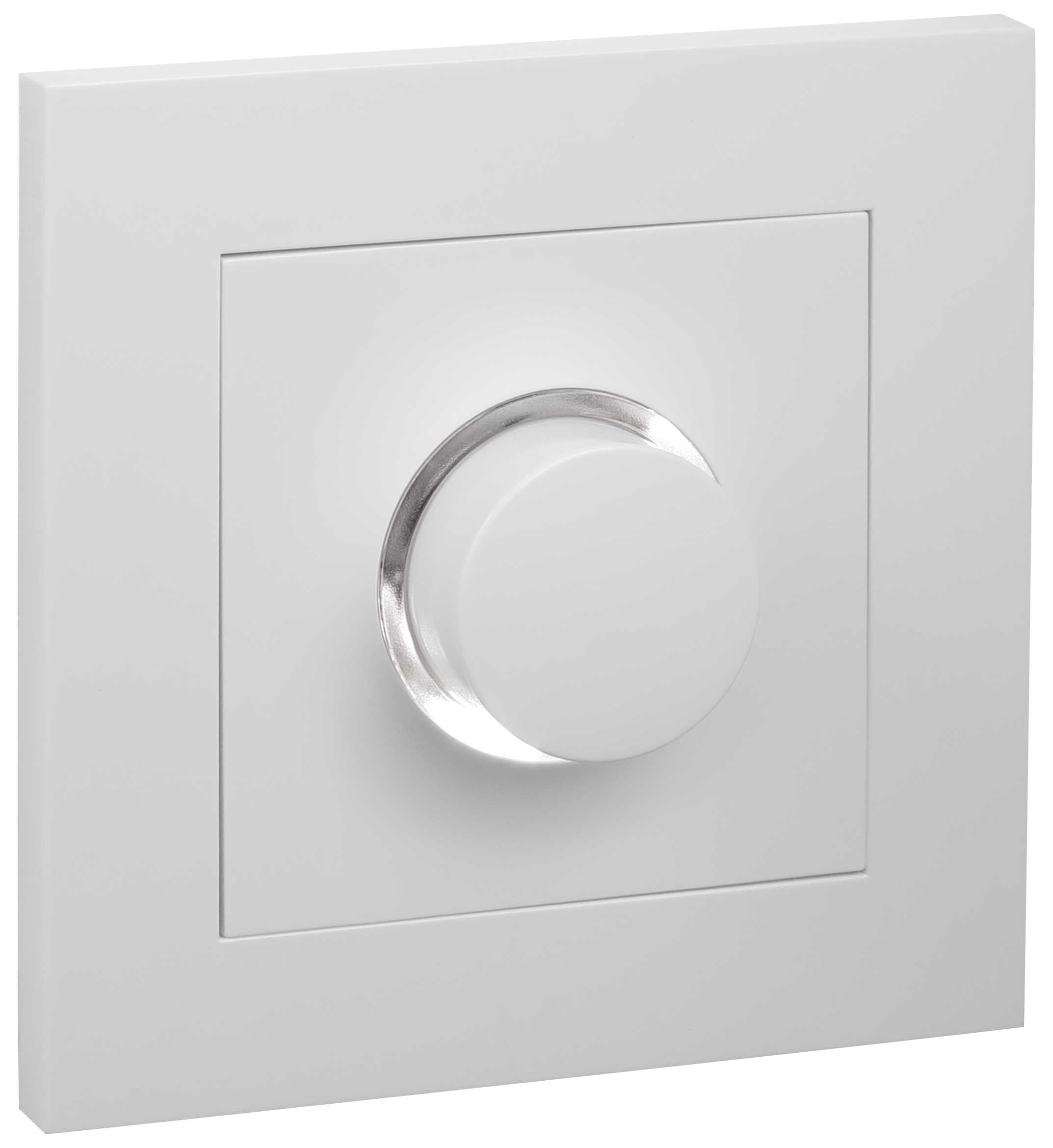

Slå av eller på lys rundt dimmerknapp (ELKO Plus versjon)
Dimmeren må være påslått.
Langt trykk i ca. 5 sekunder - lysdiode blinker en gang - kort trykk - lysdiode blinker to ganger - vri så dimmerrattet til høyre (lys på) eller venstre (lys av)
Lagre: vent til det slutter å blinke.
