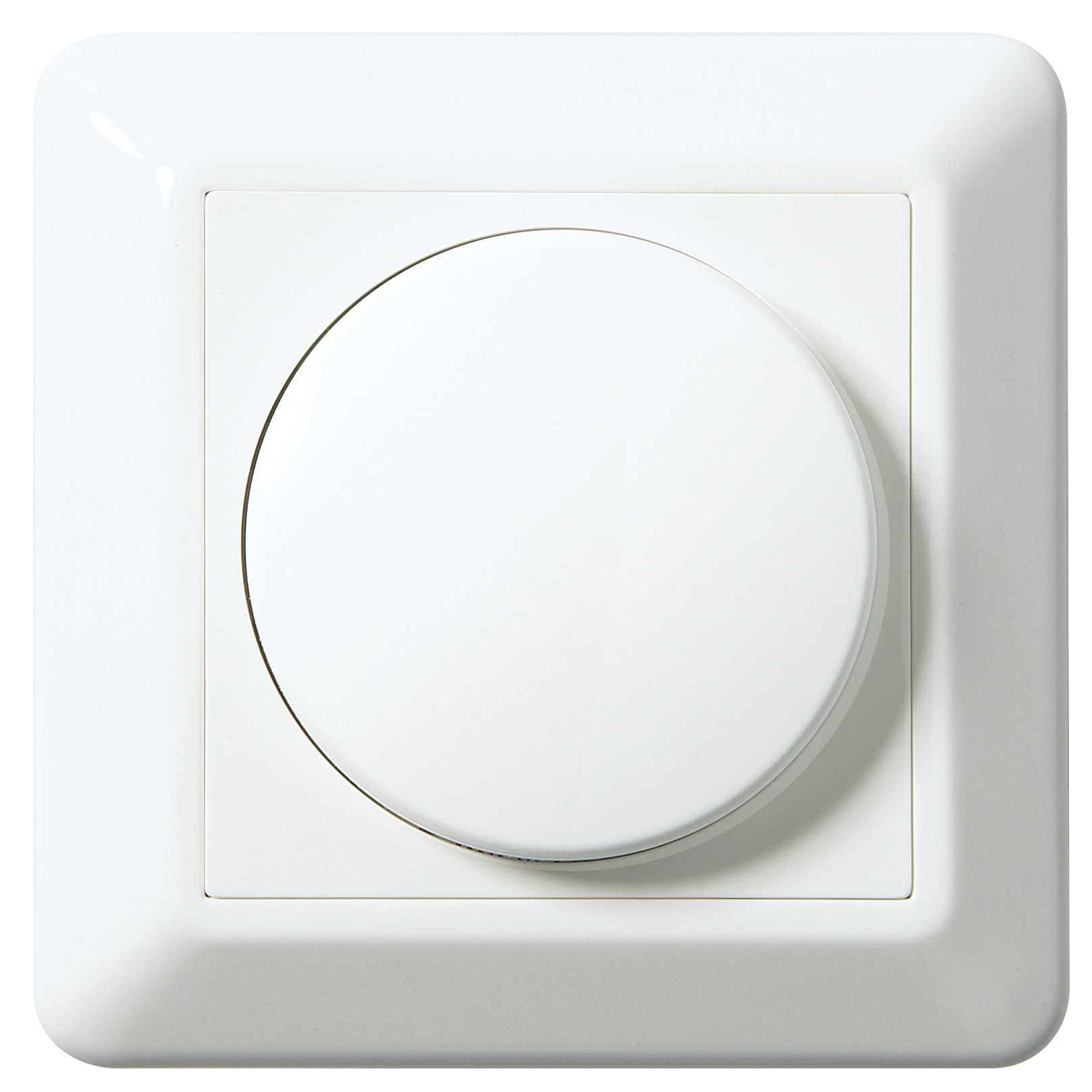

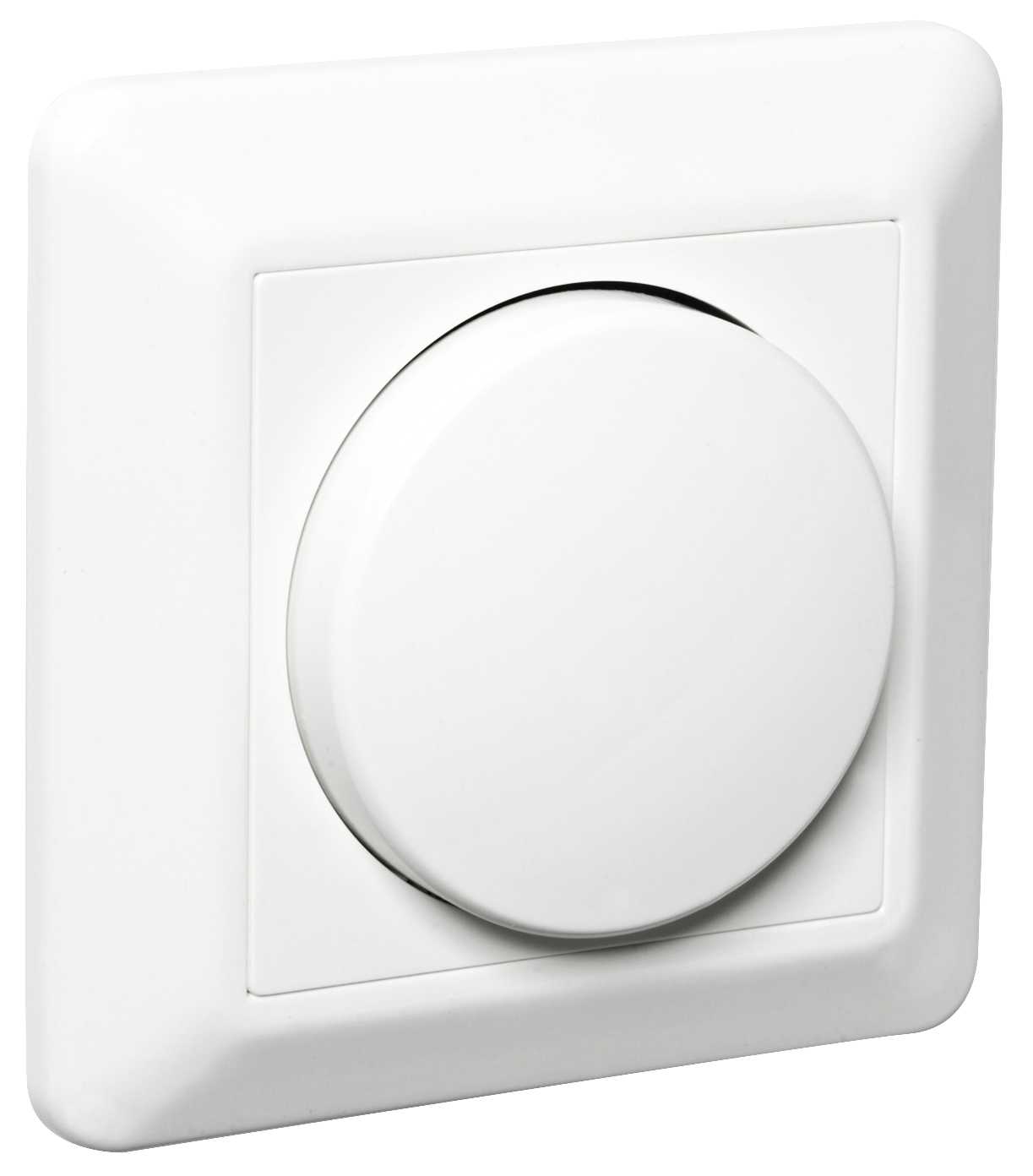

Elko - Dimmer RS16/314 LED Polarhvit 24mm byggehøyde
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Betjeningsmåte - Vri-/trykknapp
Dimming fasepåsnitt - Nei
Dimming faseavsnitt - Nei
Type last - Universal og LED retrofit
Monteringsarrangement - Grunnelement med hel dekkplate
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
7020160707307
Elnummer
1471447
Leverandørens varenummer
EKO07073
Typebeskrivelse
1471447
Betjeningsmåte
Vri-/trykknapp
Dimming fasepåsnitt
Nei
Dimming faseavsnitt
Nei
Type last
Universal og LED retrofit
Monteringsarrangement
Grunnelement med hel dekkplate
Antall moduler (ved modulbygging)
1
App styring via Bluetooth
Nei
Seriedimmer
Nei
Omformer inngang
Nei
Lysverdiminne
Nei
Kan brukes med knapp
Nei
Kan brukes med bevegelsessensor
Nei
Kan brukes med indikator for tilstedeværelse
Nei
Kan brukes med tidsbryter/timer
Nei
Kan brukes med overføringsknapp
Nei
Kan brukes med infrarød-knapp
Nei
Monteringsmetode
Innfelt
Type feste
Feste med skrue
Materiale
Plast
Materialkvalitet
Termoplast
Halogenfri
Nei
Overflatebeskyttelse
Ubehandlet
Type overflate
Blank
Farge
Hvit
RAL-nummer (lignende)
9010
Gjennomsiktig
Nei
Egnet for beskyttelsesgrad (IP)
IP20
Merkespenning fra/til
230...230 V
Frekvensområde
50...50 Hz
Styrespenning fra/til
0...0 V
Tilkoblingstype
Skruklemme
Ledertverrsnitt fra/til
1...2,5 mm²
Enhet bredde
84 mm
Enhet høyde
84 mm
Enhet dybde
23 mm
Min. dybde på apparatboks
23 mm
314 LED dimmer er konstruert for LED og lave laster men kan også benyttes til glødelamper, halogen og elektroniske trafoer. Dimmeren krever tilkobling av begge faser, og har enpolet brudd.
Dimmeren har justerbart min-maks- og startnivå, og elektronisk strøm og temperatursikring. Den vil koble 100% ut ved overbelastning. Deretter må feilen rettes og dimmeren slås av før den igjen kan fungere som normalt. 314 LED leveres i GLE modus - bakkant dimming.
314 LED bygger kun 24 mm og passer inn i 33mm kappe eller standard ELKO veggboks og i alle standard ELKO kombinasjonsplater.
Dersom ELKO Plus design ønskes, kan dimmerkit i ELKO Plus bestilles separat. ELKO Plus leveres med lysring for lys rundt dimmerknappen. Lyset rundt dimmerknappen kan settes av/på i innstillingsmenyen.
Spenning: 230 V/50-60 Hz.
GLE dimmer
Ohmsk last 1-314W
Halogen: 1-300W
Elektronisk trafo: 1-314VA
LED: 1-150VA LED
Sjekk temperatur på metallplate i drift ved forskjellig pådrag.
Elektronisk overtemperatursikring på 75°C , dimmer kan slås på igjen på 65°C.
Elektronisk kortslutningssikring
Mekanisk overtemperatursikring på 145°C. (Kan ikke resettes)
Bryter: Trykk AV/PÅ. Vri for regulering
1polet.
Inbygningsdybde: 24mm
Farge: Polarhvit

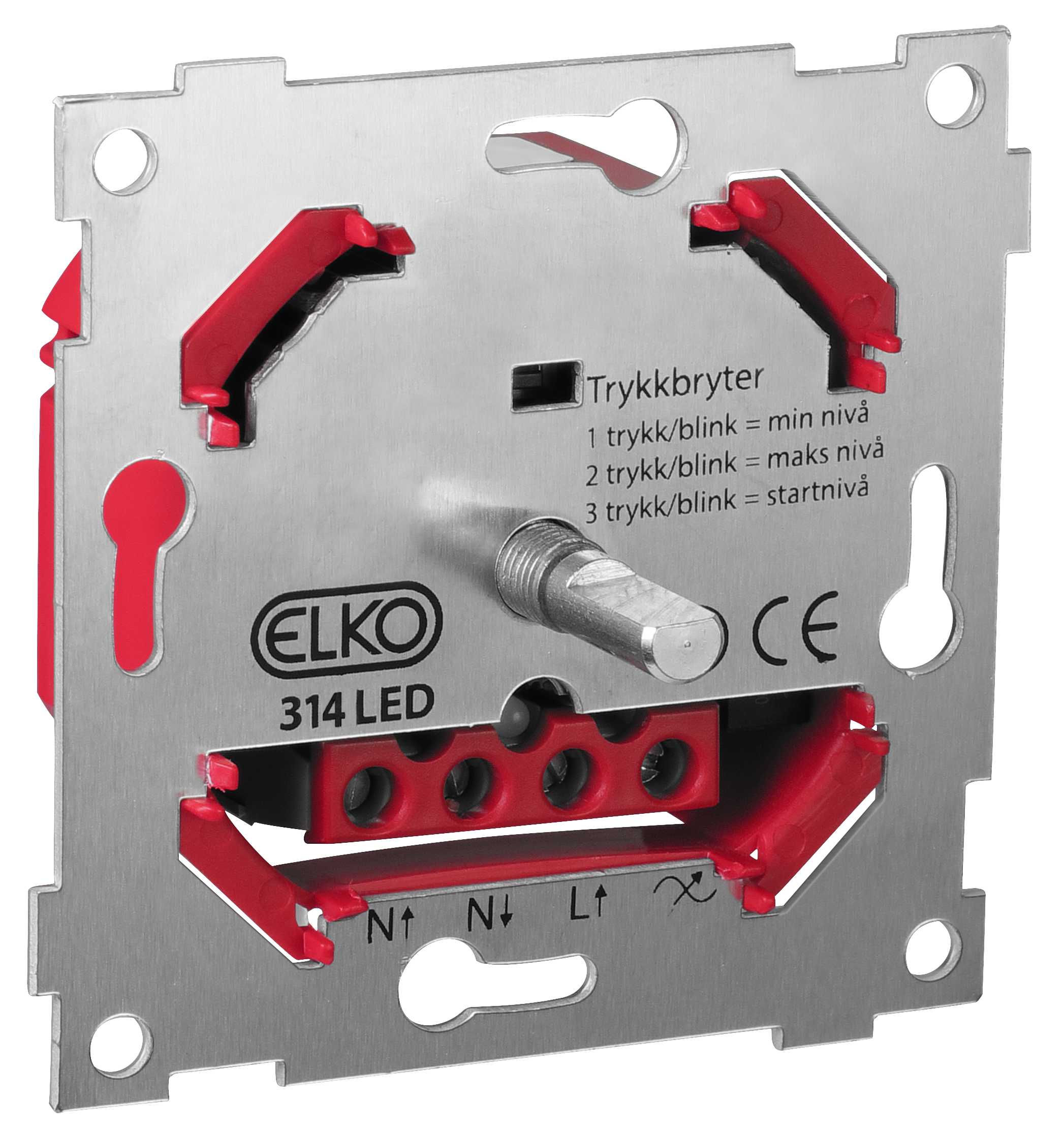

Innstillingsmeny:
1trykk - 1 blink: Innstilling av minimums lysnivå
2 trykk - 2 blink: Innstilling av maksimums lysnivå
3 trykk - 3 blink: Innstilling av startnivå.
Slå av eller på lys rundt dimmerknapp (ELKO Plus versjon)
Dimmeren må være påslått.
Langt trykk i ca. 5 sekunder - lysdiode blinker en gang - kort trykk - lysdiode blinker to ganger - vri så dimmerrattet til høyre (lys på) eller venstre (lys av)
Lagre: vent til det slutter å blinke.
