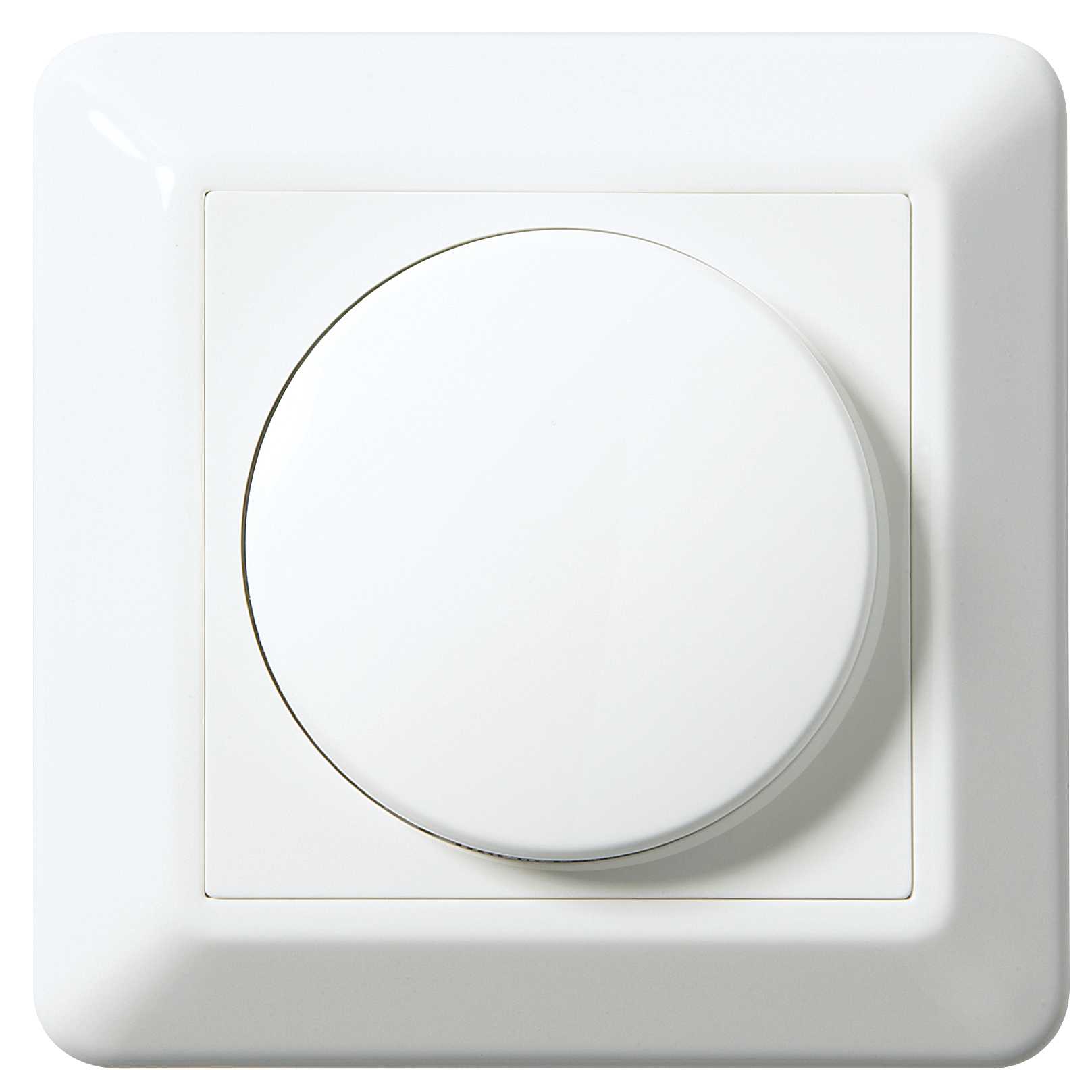

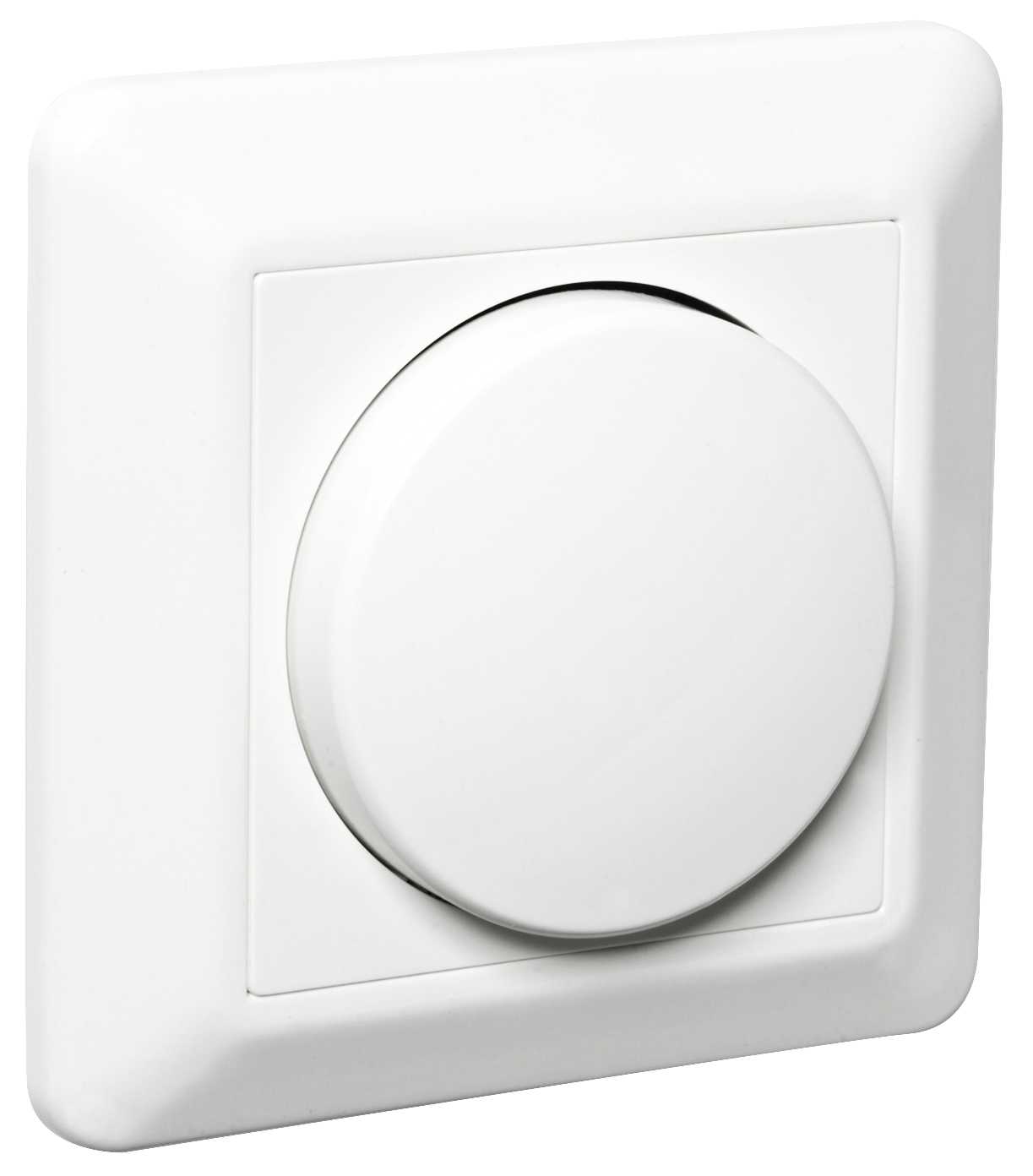

ELKO - Dimmer RS16/316 GLED Polarhvit
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Betjeningsmåte - Vri-/trykknapp
Dimming fasepåsnitt - Nei
Dimming faseavsnitt - Nei
Type last - Universal og LED retrofit
Monteringsarrangement - Grunnelement med hel dekkplate
Emballasje og betingelser
1 STK
Lagervare
EAN/GTIN
7020160566706
Elnummer
1471474
Leverandørens varenummer
EKO05667
Typebeskrivelse
1471474
Betjeningsmåte
Vri-/trykknapp
Dimming fasepåsnitt
Nei
Dimming faseavsnitt
Nei
Type last
Universal og LED retrofit
Monteringsarrangement
Grunnelement med hel dekkplate
Antall moduler (ved modulbygging)
1
App styring via Bluetooth
Nei
Seriedimmer
Nei
Omformer inngang
Nei
Lysverdiminne
Nei
Kan brukes med knapp
Nei
Kan brukes med bevegelsessensor
Nei
Kan brukes med indikator for tilstedeværelse
Nei
Kan brukes med tidsbryter/timer
Nei
Kan brukes med overføringsknapp
Nei
Kan brukes med infrarød-knapp
Nei
Monteringsmetode
Innfelt
Type feste
Feste med skrue
Materiale
Plast
Materialkvalitet
Termoplast
Halogenfri
Nei
Overflatebeskyttelse
Ubehandlet
Type overflate
Blank
Farge
Hvit
RAL-nummer (lignende)
9010
Gjennomsiktig
Nei
Egnet for beskyttelsesgrad (IP)
IP20
Merkespenning fra/til
230...230 V
Frekvensområde
50...50 Hz
Styrespenning fra/til
0...0 V

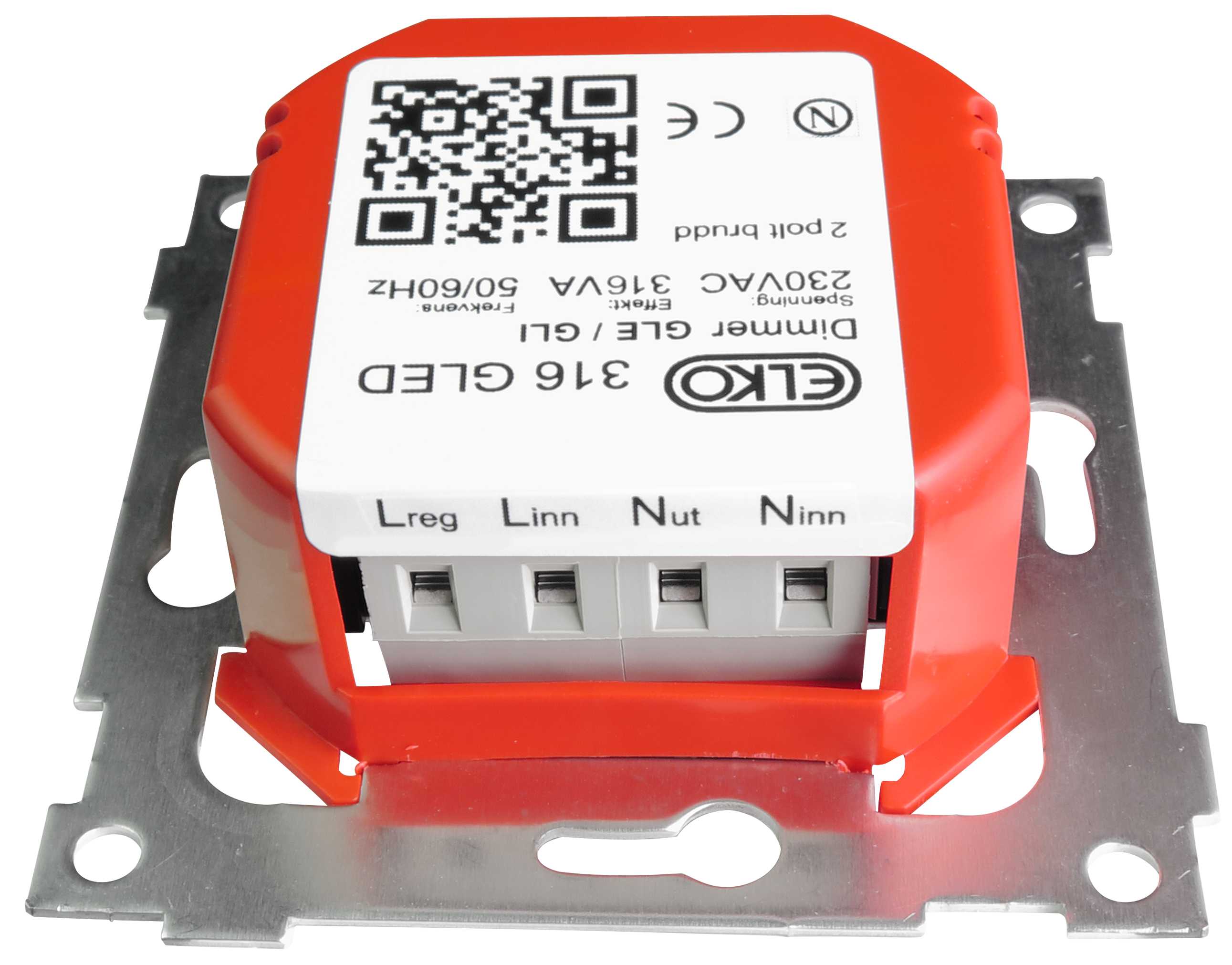

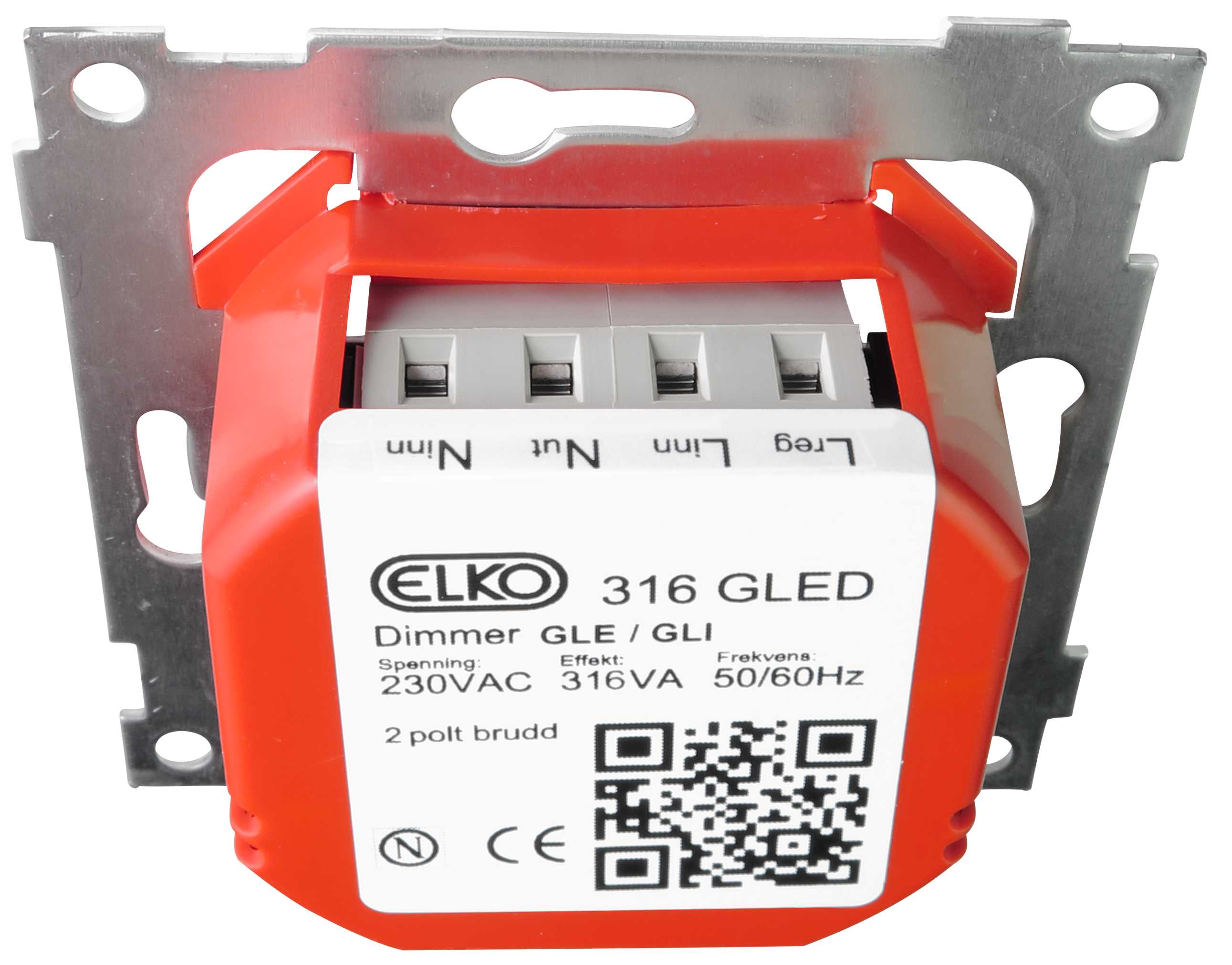

Tilkoblingstype
Skruklemme
Ledertverrsnitt fra/til
1...2,5 mm²
Enhet bredde
86 mm
Enhet høyde
86 mm
Enhet dybde
23 mm
Min. dybde på apparatboks
23 mm
316 GLED dimmer er konstruert for LED og lave laster, dimmer også glødelamper, halogen, elektroniske trafoer. ELKO Plus versjon leveres med lysring for lys rundt dimmerknappen. Lyset rundt dimmerknappen kan settes av/på i innstillingsmenyen. Dimmeren krever tilkobling av begge faser, og kan benyttes som en- eller topolet.
Valg mellom forkant (GLI) eller bakkant (GLE) dimming, gjør at dimmeren er meget fleksibel. Fabrikkinnstilling er GLE modus. Justerbart min-maks- og startnivå. Dimmeren har elektronisk strøm og temperatursikring. Den vil koble 100% ut ved overbelastning. Deretter må feilen rettes og dimmeren slås av før den igjen kan fungere som normalt.
316 GLED bygger kun 24 mm og passer inn i 33mm kappe eller standard ELKO veggboks og i alle standard ELKO kombinasjonsplater.

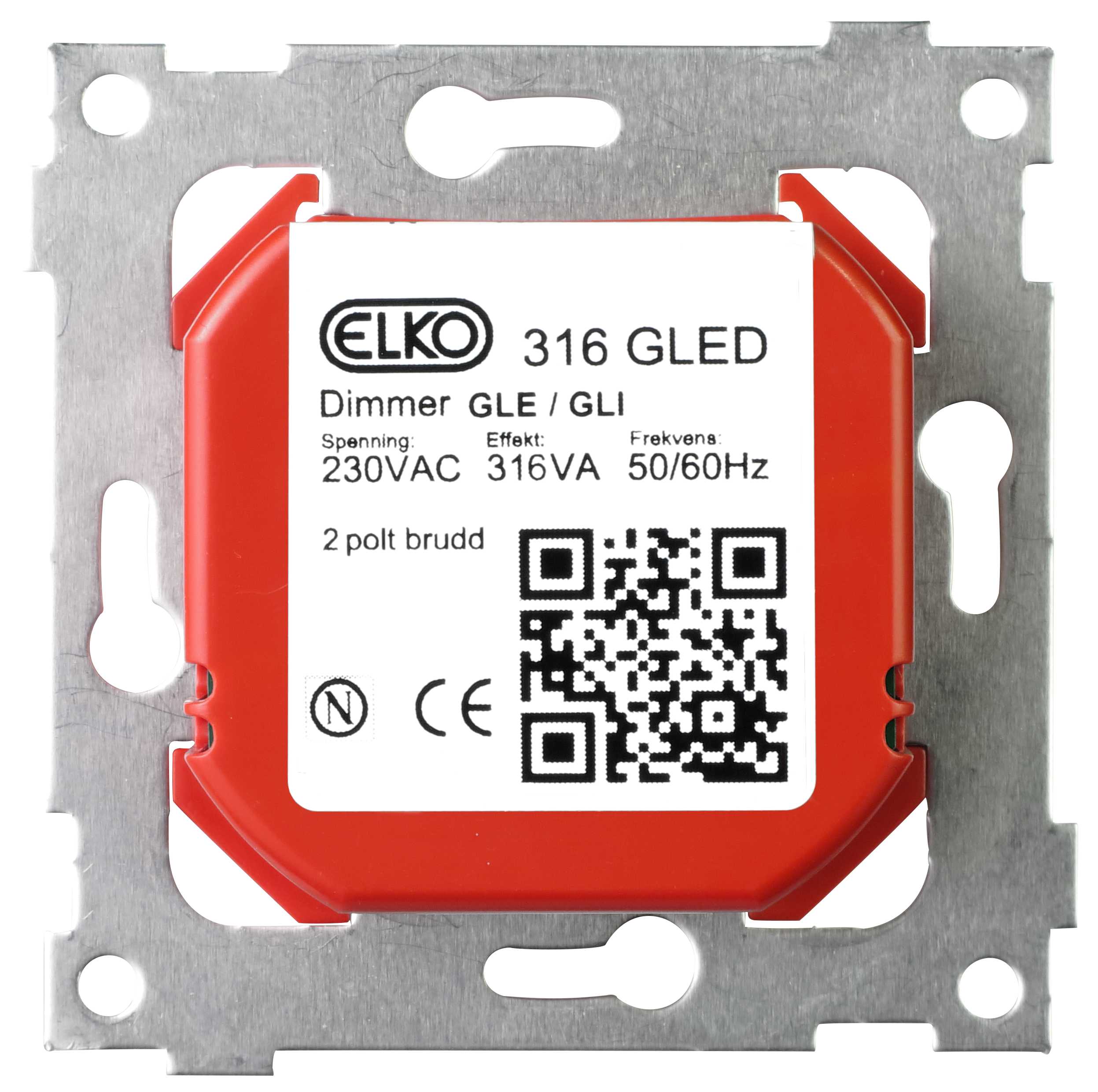

Spenning: 230 V/50-60 Hz.
Velg mellom GLI eller GLE dimming (GLE er fabrikkinnstilling)
Ohmsk last 1-316W
Halogen: 1-300W
Elektronisk trafo: 1-316VA
LED: Ihht ELKO led tabell
LED: Om ikke annet er oppgitt fra ELKO er maks belastning 150W. OBS!! Sjekk temperatur på metallplate i drift ved forskjellig pådrag.
Elektronisk overtemperatursikring på 75°C , dimmer kan slås på igjen på 65°C.
Elektronisk kortslutningssikring
Mekanisk overtemperatursikring på 145°C. (Kan ikke resettes)
Bryter: Trykk AV/PÅ. Vri for regulering
1- eller 2-polet. Topolt brudd når avslått.
Inbygningsdybde: 24mm
Farge: Polarhvit

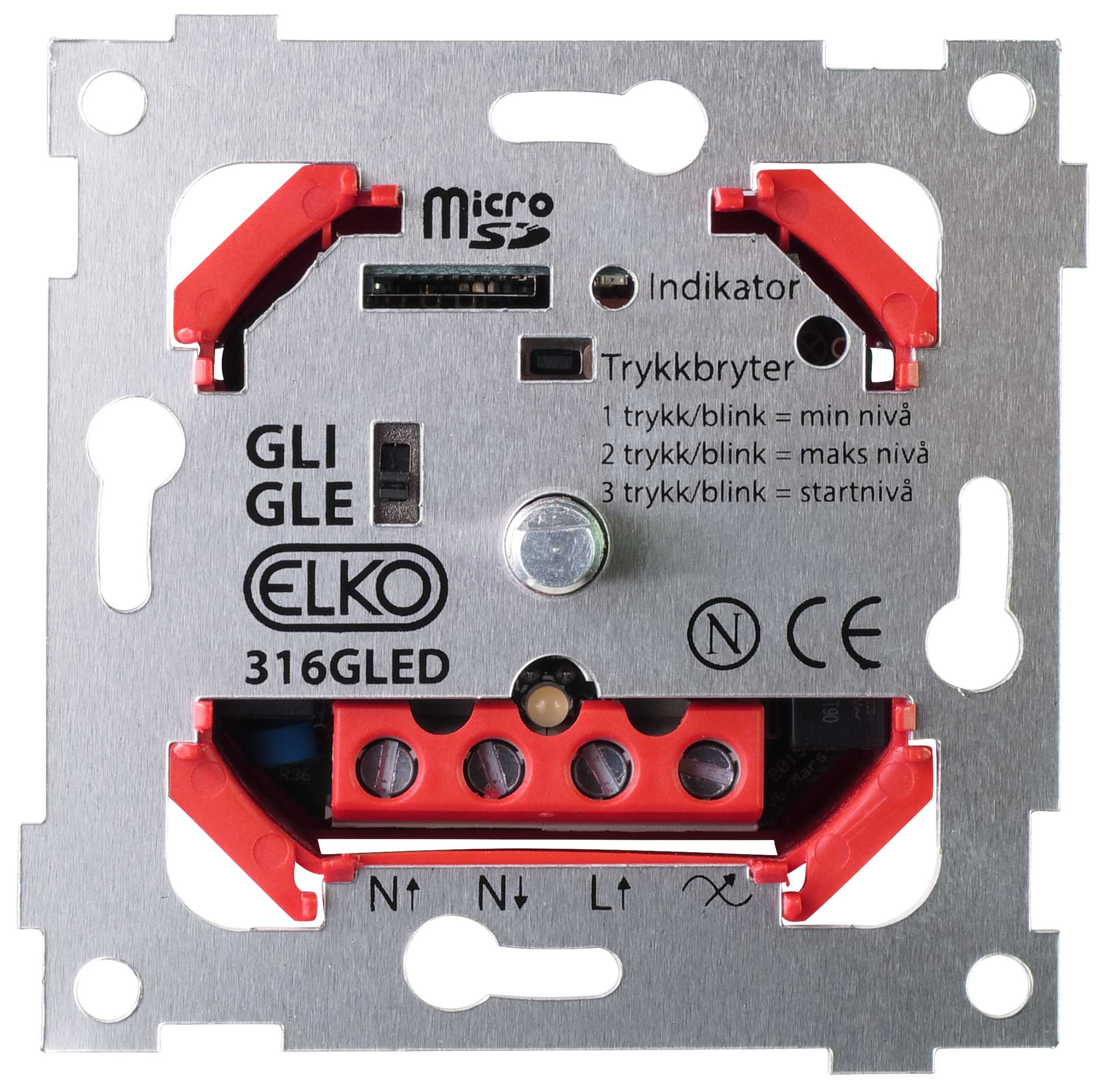

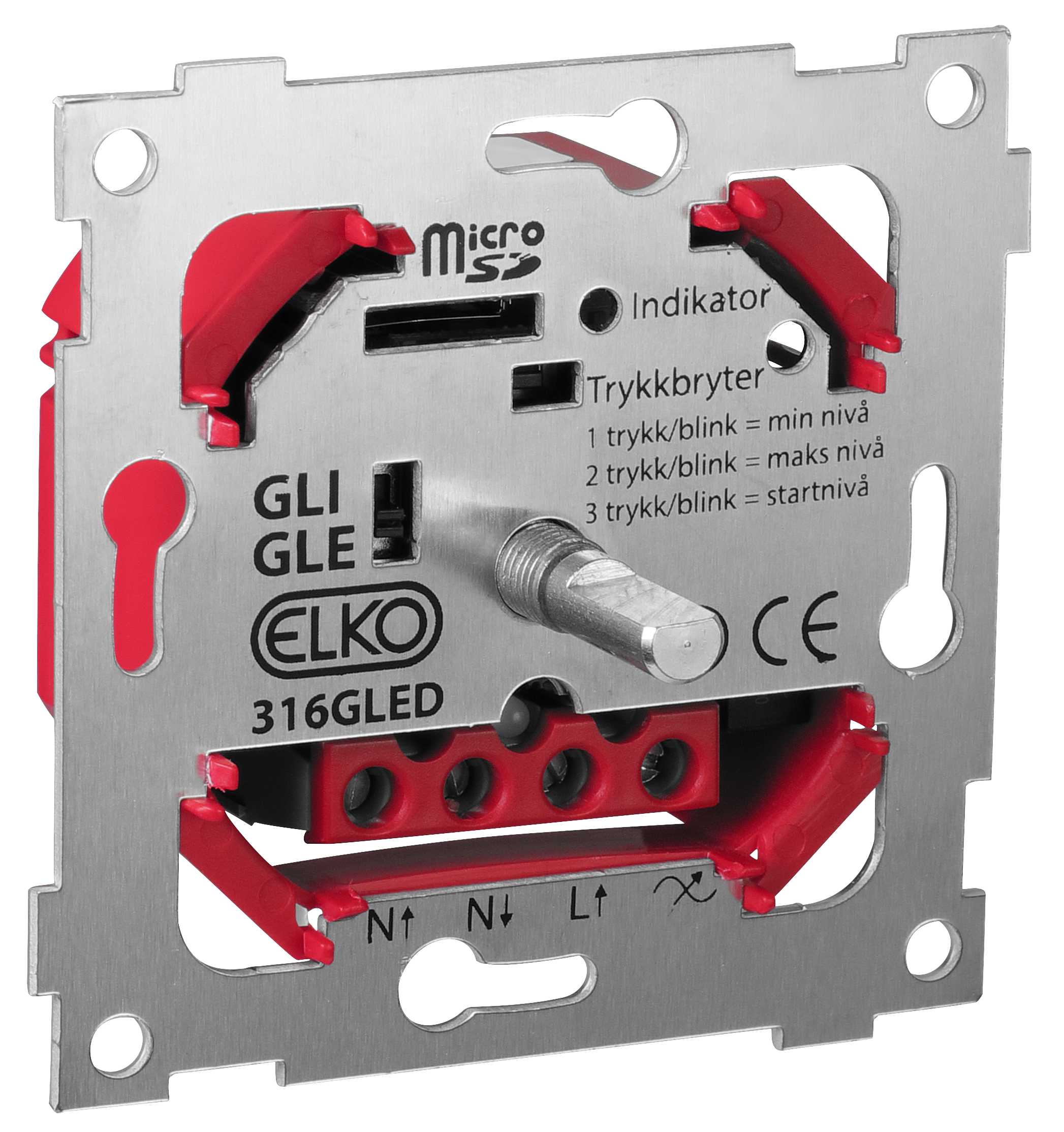

Innstillingsmeny:
1trykk - 1 blink: Innstilling av minimums lysnivå
2 trykk - 2 blink: Innstilling av maksimums lysnivå
3 trykk - 3 blink: Innstilling av startnivå.
Slå av eller på lys rundt dimmerknapp (ELKO Plus versjon)
Dimmeren må være påslått.
Langt trykk i ca. 5 sekunder - lysdiode blinker en gang - kort trykk - lysdiode blinker to ganger - vri så dimmerrattet til høyre (lys på) eller venstre (lys av)
Lagre: vent til det slutter å blinke.
