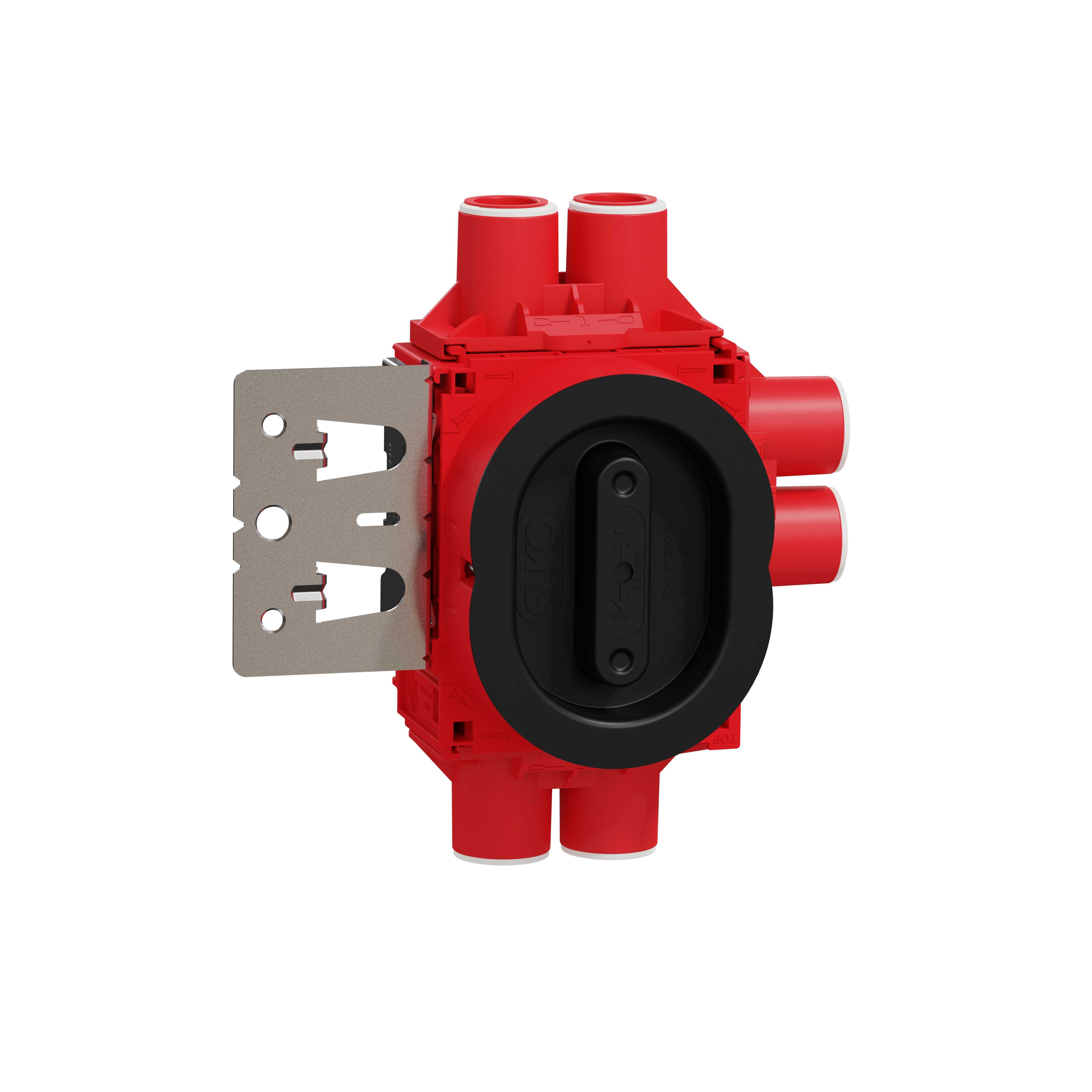

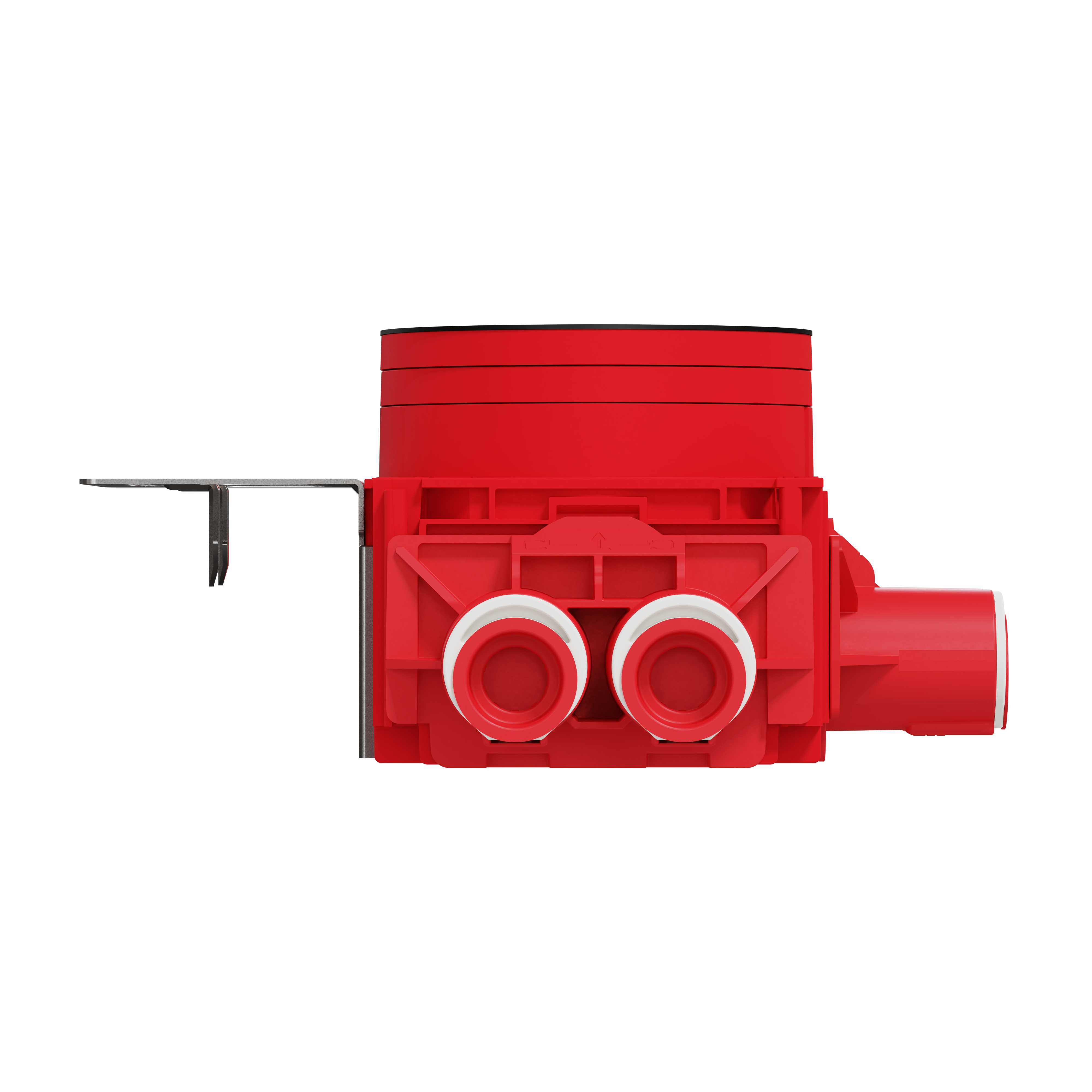

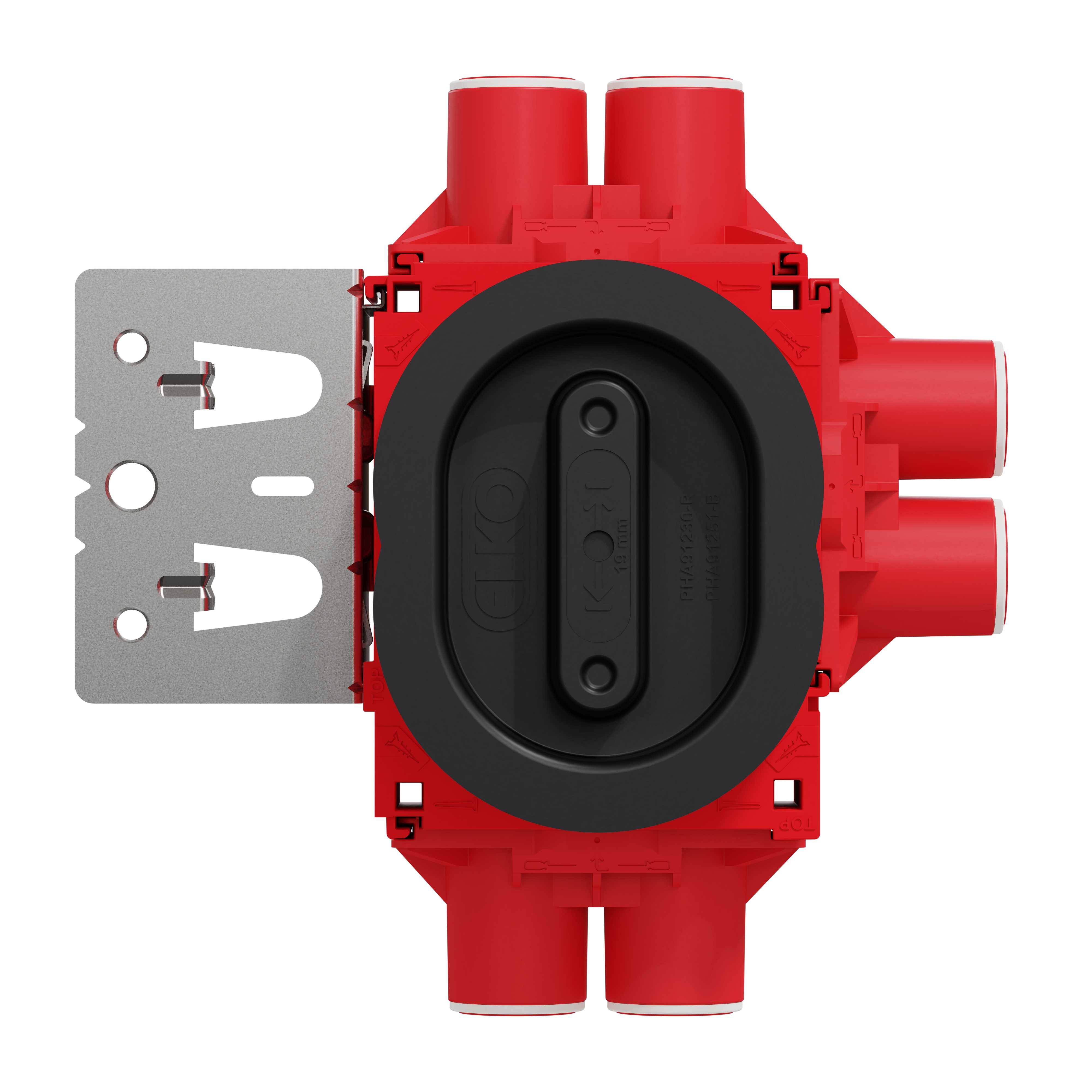

ELKO - Flexi+ høy ring brannboks 1,5M, EI30 eller EI60. For ELKO doble stikk, spesielt lavtbyggende.
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Monteringsmetode - Innfelt
Form - Oval
Utstyrt med - Monteringsplate
Farge - Rød
Beskyttelsesklasse IP - IP30
Emballasje og betingelser
1 STK
Lagervare
EAN/GTIN
7020160741905
Elnummer
1223830
Leverandørens varenummer
EKO07419
Typebeskrivelse
1223830
Monteringsmetode
Innfelt
Form
Oval
Utstyrt med
Monteringsplate
Farge
Rød
Beskyttelsesklasse IP
IP30
Konstruktionstype
Apparatboks
Modell / utførelse
Halvannen
Utrustet med dreibar ring
Nei
Kan kobles
Nei
Diameter
0 mm

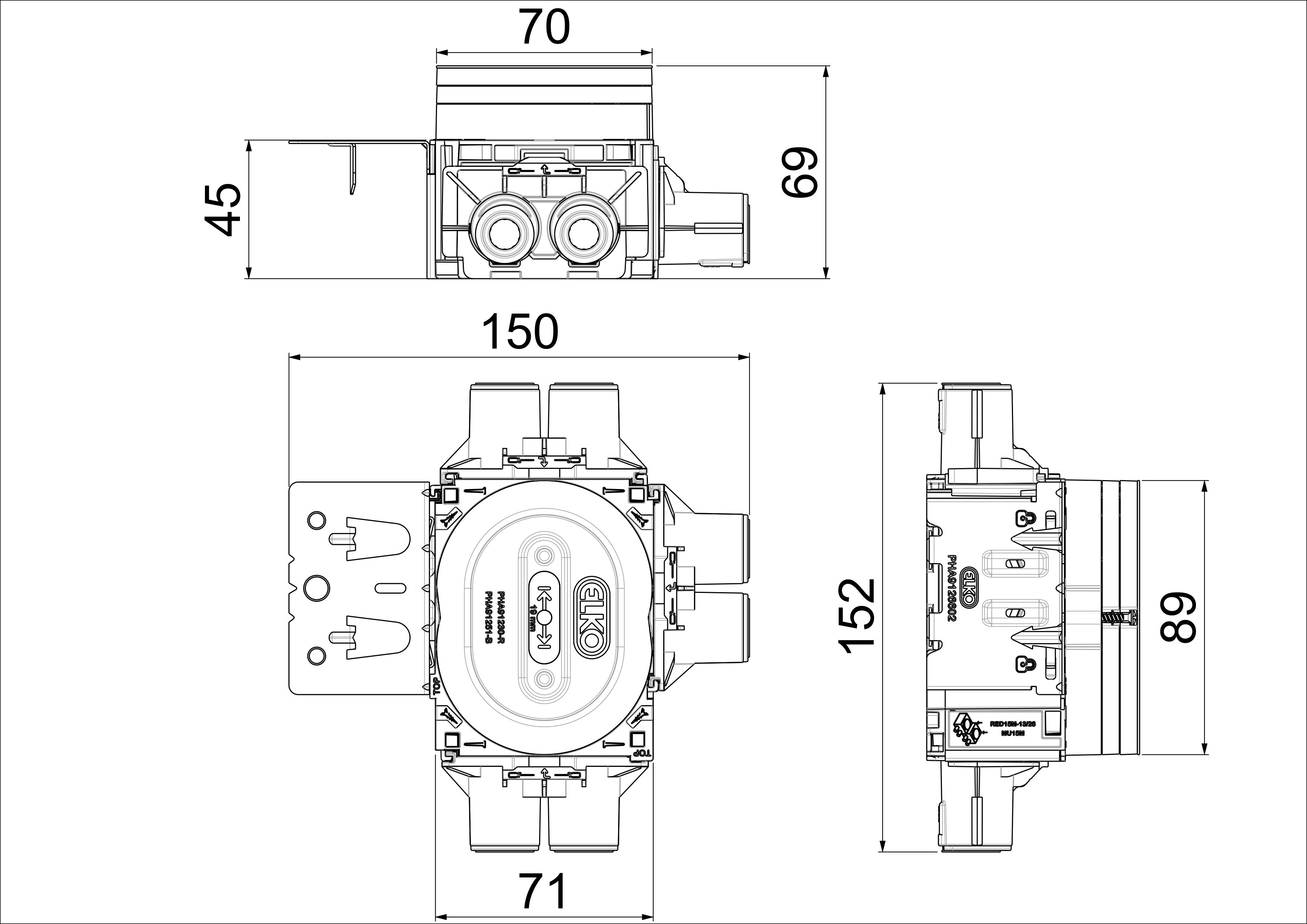

Lengde
152 mm
Bredde
150 mm
Dybde
57...69 mm
Innvendig dybde
68 mm
For antall apparatinnsatser
1
Montering av apparat
Skrus
Med skruer
Nei
Kapslingsgjennomføring ved bryteåpning
Nei
Gjennomføring gjennom tettenipper
Nei
Gjennomføring gjennom rørstuss
Nei
Gjennomføring gjennom trappemembran
Nei
For rør med diameter
16/20 mm
For kabeldiameter fra/til
0...0 mm
Rørlåsing
Nei
Valgfri rørlås
Nei
Innløp bakfra
Nei
Antall innføringer
8
Antall medleverte stusser
6
Materiale
Plast
Halogenfri
Nei
Overflatebeskyttelse
Ubehandlet
Beskyttelsesgrad (NEMA)
Andre
Utførelse deksel
Blinddeksel/-plate
Gjennomsiktig deksel
Nei
Festing av deksel
Selvlåsende
Plomberbar
Nei
Funksjonssikkerhet
Uten
Med avskjerming
Nei
Vindtett
Nei
Maks ledertverrsnitt
0 mm²
Antall poler i klemmen
0
Fastmontert klemme
Nei
Krokfeste for belysning
Nei
Stuss
Dobbel stuss
Spesiell anvendelse
Brandbeskyttelse
Flexi+ innfelt 1,5 brannboks, godkjent for brannklassifiserte vegger EI30 eller EI60. Ved montering av bokser på hver side av veggen, skal disse sideforskyves minimum 20 cm sideveis. For EI90 vegger skal boksene forskyves 20cm på samme vegg for å opprettholde brannklassifiseringen.
Brannboksen skal festes med stenderfeste eller festebrakett tilpasset veggtykkelsen. Se kombinasjoner for godkjente bokskombinasjoner.
Hulltaging for veggboksen må ikke overstige 74mm og skal utføres med hullsag. Sentrering av veggboksen i boret hull skal tilstrebes.
Flexi+ innfelt 1,5 boks med 6 løp for 26mm plate. Boksen er påmontert 2 stk utforingsringer 6mm for bruk med dobbelplate. Veggboksen har 20mm stusser med reduksjon til 16mm, og leveres med pusselokk og propper. Ved boring av hull til 1,5 boksen brukes mal for utfresning (El.nr.: 88 147 57)
Boksene har integrert kort skjøtestykke for enkelt å kunne lage bokskombinasjoner, langt skjøtestykke leveres som tilbehør. Flex+ har et stort tilbehørssortiment for enkelt å kunne tilpasse boksen til alle installasjoner.
1,5 boksen kan benyttes til alle doble stikkontakter fra ELKO, men må benyttes for å kunne montere ELKO lavtbyggende stikkontakter i RS, Plus eller Option design.
Boks for innfelling:
Diameter: Ø71mm
Festeskruer: C-C 60mm
Halogenfri: Ja
Glødetrådtestet 850°C
Sertifisert: NEMKO,SEMKO, FIMKO
Hullfres: 73mm
Platetykkelse: 26mm
Kapslingsgrad: IP30
Godkjent for bruk i brannklassifiserte vegger: RISE C900152
Se bruksanvisning og godkjenningsdokument for ytterligere informasjon.
