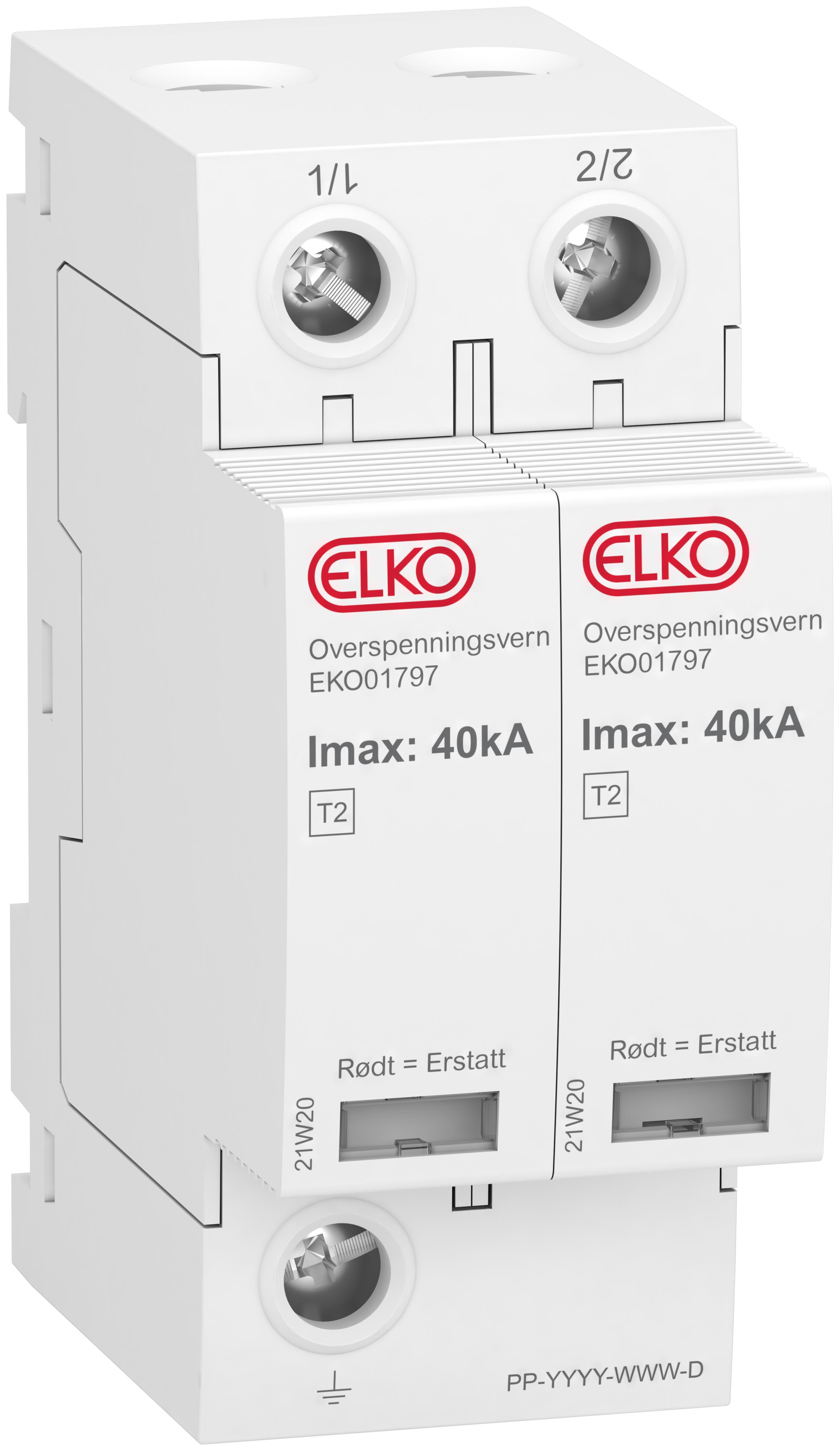

Elko - Overspenningsvern Type 2 TN 2P
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Antall ledere (uten jord) - 2
Nominell utladning støtstrøm (8/20) - 15 kA
Merkespenning AC - 230 V
Sikkerhetsnivå - 2,2 kV
Monteringsmetode - DIN-skinne, 35 mm
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
7020160179708
Elnummer
1660860
Leverandørens varenummer
EKO01797
Typebeskrivelse
1660860
Antall ledere (uten jord)
2
Nominell utladning støtstrøm (8/20)
15 kA
Merkespenning AC
230 V
Sikkerhetsnivå
2,2 kV
Monteringsmetode
DIN-skinne, 35 mm
Netttype DC
Nei
Netttype IT
Ja
Netttype TN
Nei
Netttype TN-C
Nei
Netttype TN-C-S
Nei
Netttype TN-S
Nei
Netttype TT
Nei
Netttype andre
Nei
Maks. Avlederstøtstrøm (8/20)
40 kA
Merkespenning DC
0 V
Maks kontinuerlig spenning AC
460 V
Maks. PV spenning
400 V
Beskyttelsesnivå N-PE
2,2 kV
Kortslutningsfasthet (Isccr)
5 kA
Inegrert sikring
Nei
DIN-størrelse
2 TE
Max ledertverrsnitt stiv (en- / flertrådig)
25 mm²
Max ledertverrsnitt fleksibel fintrådig)
16 mm²
Med fjernkontakt
Nei
Signalisering ved enheten
Optisk
Testklasse type 2
Ja
Beskyttelsesklasse IP
IP20
Overspenningsvern er et grovvern som beskytter det elektriske anlegget og tilkoblet utstyr mot overspenning ved for eksempel lynnedslag. Indikatorvindu for enkel statusoppdatering om vernet har løst ut og må byttes. Ihht NEK400-2010 skal alle nye installasjoner beskyttes med overspenningsvern.
Isccr: 5kA
Utløsertid: <25ns
Frekvens: 50Hz
Indikator: Hvit=ok / Rød=utløst, må byttes.
Kapslingsgrad: IP20
Driftstemperatur: -25 - 60C
Tiltrekkingsmoment: 3,5Nm
Kabeltversnitt:
-Entrådet: 2,5 - 25mm²
-Flertrådet: 4 - 16mm²
2P: IT-nett / 230V / 4 moduler
3P: IT-nett / 230-400V / 6 moduler
3P+N: TT, TN-S-nett / 400V / 8 moduler
Produsert Ihht:
EN 61643-11: 2011
EN 61643-11: 2012 Type2
