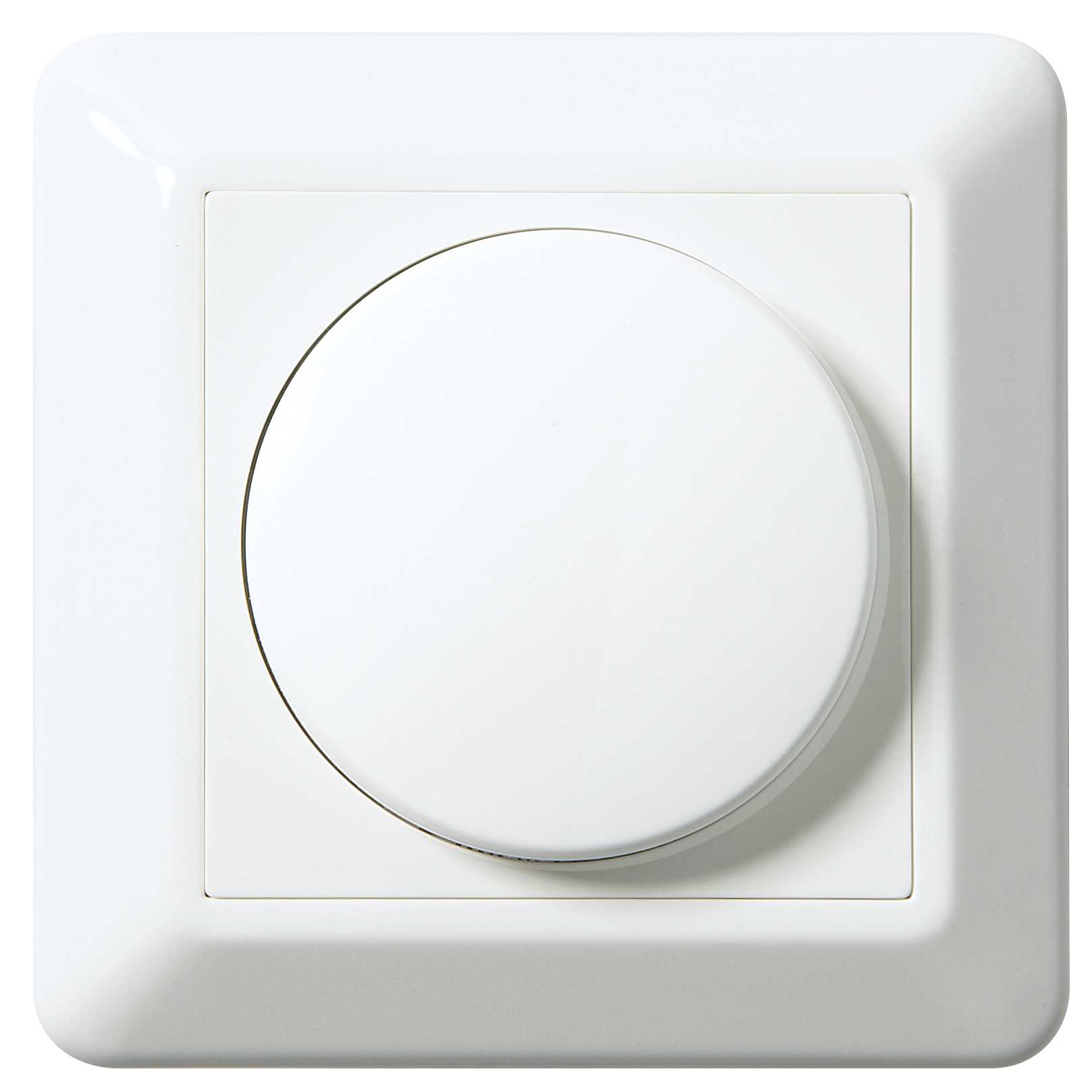

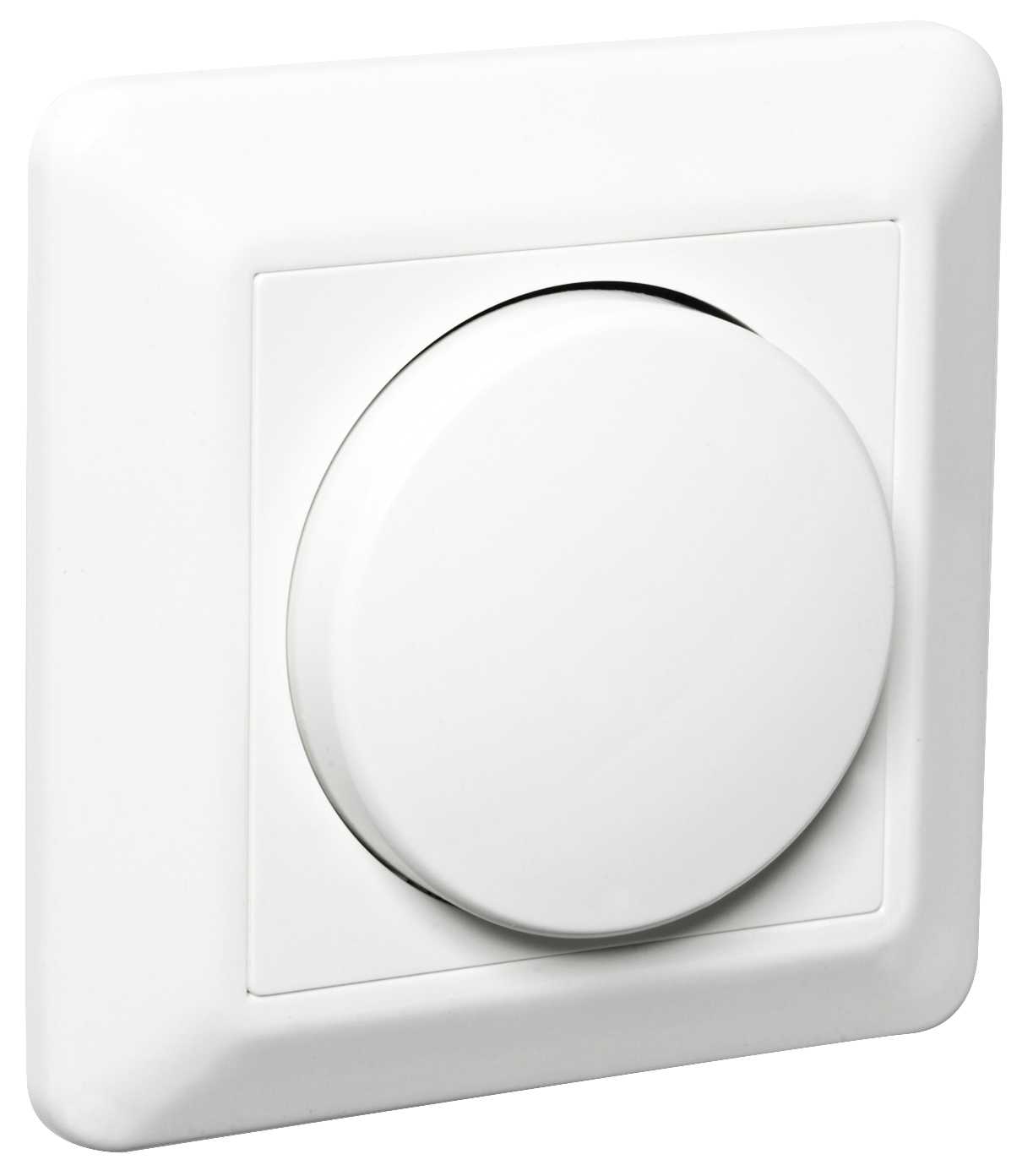

ELKO - RS16 / 1-10V dimmer Polarhvit
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Betjeningsmåte - Vri-/trykknapp
Dimming fasepåsnitt - Nei
Dimming faseavsnitt - Nei
Type last - Elektronisk forkoblingsutstyr, 1-10 V
Monteringsarrangement - Grunnelement med hel dekkplate
Emballasje og betingelser
1 STK
Lagervare
EAN/GTIN
7020160397003
Elnummer
1471455
Leverandørens varenummer
EKO03970
Typebeskrivelse
RS16/1-10V dimmer PH
Betjeningsmåte
Vri-/trykknapp
Dimming fasepåsnitt
Nei
Dimming faseavsnitt
Nei
Type last
Elektronisk forkoblingsutstyr, 1-10 V
Monteringsarrangement
Grunnelement med hel dekkplate
Antall moduler (ved modulbygging)
1
App styring via Bluetooth
Nei
Seriedimmer
Nei
Omformer inngang
Nei
Lysverdiminne
Nei
Kan brukes med knapp
Nei
Kan brukes med bevegelsessensor
Nei
Kan brukes med indikator for tilstedeværelse
Nei
Kan brukes med tidsbryter/timer
Nei
Kan brukes med overføringsknapp
Nei
Kan brukes med infrarød-knapp
Nei
Monteringsmetode
Innfelt
Type feste
Feste med skrue
Materiale
Plast
Materialkvalitet
Termoplast
Halogenfri
Nei
Overflatebeskyttelse
Ubehandlet
Type overflate
Blank
Farge
Hvit
RAL-nummer (lignende)
9010
Gjennomsiktig
Nei
Egnet for beskyttelsesgrad (IP)
IP20
Merkespenning fra/til
230...230 V
Frekvensområde
50...50 Hz
Styrespenning fra/til
1...10 V
Tilkoblingstype
Skruklemme
Ledertverrsnitt fra/til
1...2,5 mm²

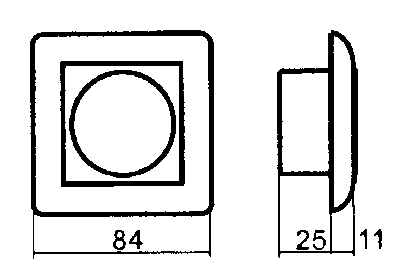

Enhet bredde
84 mm
Enhet høyde
84 mm
Enhet dybde
25 mm
Min. dybde på apparatboks
25 mm
1-10V dimmer for elektronisk forkoblet utstyr med 1-10V styreinngang.
Reg.område: 1-100 %. Maks.-og min.nivå må justeres med alle enheter tilkoblet og idriftsatt anlegg.
Den mekaniske bryteren er galvanisk skilt fra potensiometeret og kan belastes med 6 A (ohmsk), 2A lysrørlast.
Ved bruk av større laster må kontaktor eller ELKO RS-universalrele 13A (1478185) benyttes. Dette universalrelet leveres med ramme i RS serien, passer inn i enkel veggboks og i kombinasjon med annet ELKO utstyr.
Dimmeren passer inn i standard veggbokser og i alle ELKO kombinasjonsplater.
Den mekaniske bryteren trenger ikke nødvendigvis tilkobles, men lysarmaturen vil da være spenningssatt også når dimmeren er avslått. Dette kan medføre en gløding i lysarmaturen.
Dimmeren kan monteres påvegg i kombinasjon med 33mm påveggskappe. Dersom dimmeren skal monteres i en flerhullsramme eller en ELKO OPTION ramme må den medfølgende enkelrammen fjernes.
Dimmertype: Mekanisk Transistor
Spenning 230V/50Hz.
Belastning bryter: 6A ohmsk last.
Belastning bryter: 2A induktiv eller kapasitiv last.
Sikring 6,3A.
Bryter: Trykk AV/PÅ.
Regulering 1-10V: Vri.
Reg.område 1-10V: 1-100%.
Belastning 1-10V: 200mA.
Farge: Polarhvit
IP20
Innbygningsdybde: 29mm
