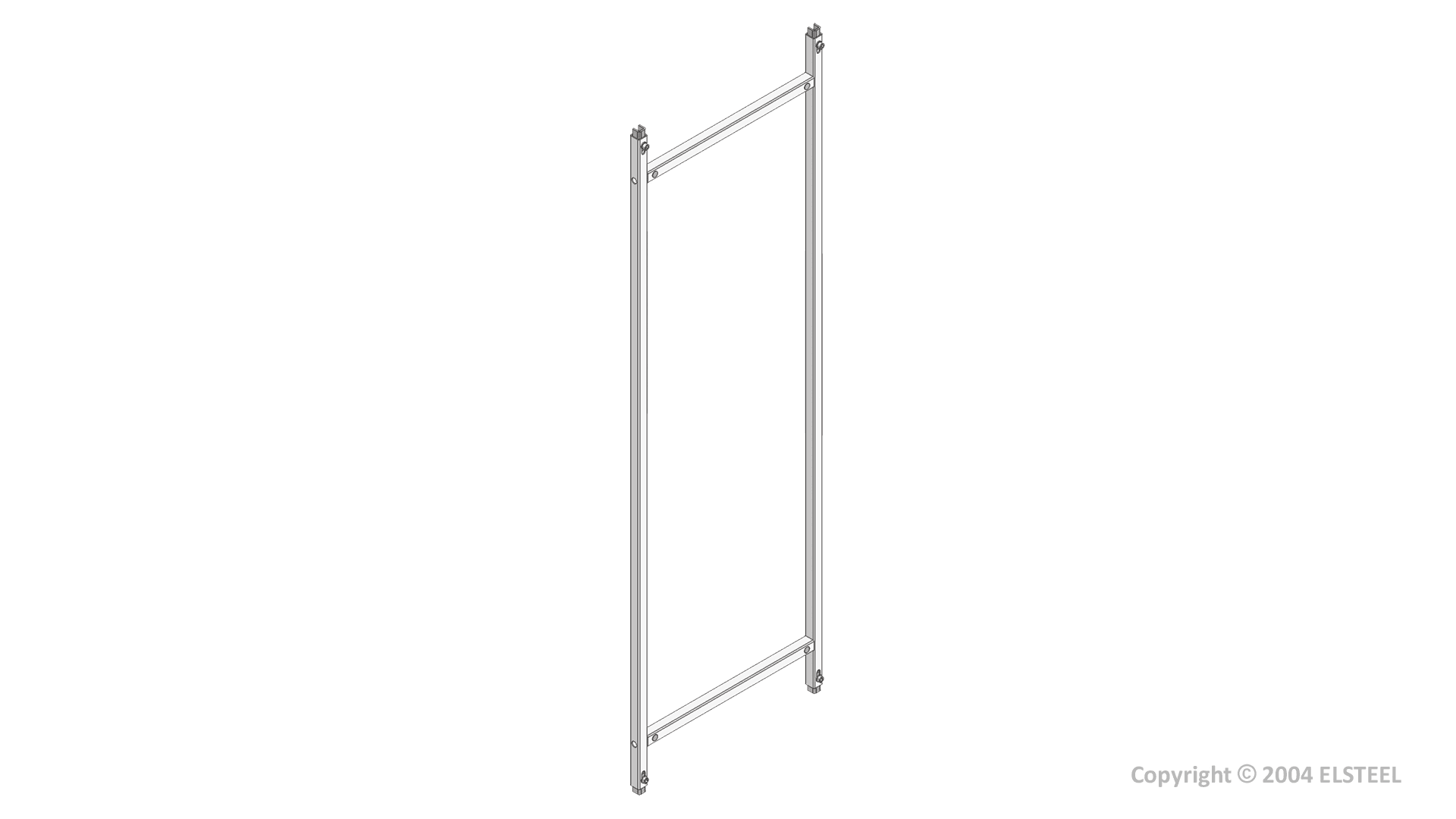

Elsteel - Dørramme 600x1600mm - 242001074
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Egnet som sidevegg - nei
Egnet som bakvegg - nei
Bredde for skapinnbygging - 600 mm
Dybde for skapinnbygging - 600 mm
Materiale - Stål
Emballasje og betingelser
1 STK
Skaffevare
Produktserie
Techno Module
Se alle produkter fra denne serienEAN/GTIN
4791032122308
Elnummer
2447386
Leverandørens varenummer
242001074
Typebeskrivelse
DS 6.16 / RAL9010 SMF
Egnet som sidevegg:
nei
Egnet som bakvegg:
nei
Bredde for skapinnbygging:
600 mm
Dybde for skapinnbygging:
600 mm
Materiale:
Stål
Modulmål:
200 mm
Bredde:
600 mm
Høyde:
1600 mm
Type overflate:
Lakkert
Farge:
Hvit
RAL-nummer:
9010
Med kabelinnføring:
nei
Antall høydeenheter:
8
Med lås:
nei
Techno Module er et moderne modulært konstruksjonssystem for bygging av lavspennings brytertavler, koblingsskap og starterskap.
Techno Module er 200mm modul designet og er enkelt å montere, enkelt å utvide under og etter konstruksjon og vil innfri alle tekniske krav du måtte ha.
Tavler kan utformes for å passe den enkeltes ønsker og krav til løsning i det enkelte prosjekt eller lage sine egne standard versjoner.
Techno Module støttes av en brukervennlig programvarepakke (Techno Module Designer) som designer den enkelte tavleløsning på få minutter.
Techno Module designeren genererer automatisk en pris, stykkliste samt 2D- og 3D-tegninger.
Techno Module er en av dem mest testede systemet på markedet opp mot dem fleste ledende vern leverandører.
Alle systemer er konstruksjon verifisert i henhold til IEC 61439 og Elsteels produkter fremstilles under streng kvalitetssikring – ISO 2001-sertifisert og revidert av DNV.
Generelle data
Installasjon: Innendørs
Monteringsutførelse: Gulvskap / Veggskap
Farge: Grå RAL7035
Lakk: Epoxy / Polyester pulver
Rammeverk/konstruksjonsdeler: 2mm stålprofiler
Dører / kapslingsdeler: 1,5mm stålplater
Konstruksjon: Løse side-/topp vegger
Design verifikasjon IEC / EN61439
Mekaniske data
Kabelinnføring: Topp / Bunn
Innsatsalternativer: Fast, Plug In, Fult uttrekkbar
Tilgang: Front / Bak
Beskyttelsesgrad: IP43, IP44, IP54, IP55
Separasjon (Formkrav): 1, 2a, 2b, 3a, 3b, 4a, 4b
Elektriske data
Nominell spenning (Ue): 415V / 690V / 1000V
Nominell isolasjonsspenning (Ui): 690V / 1000V
Merke frekvens: 50Hz
Nominell impulsspenning (Uimp): Opp til 12 kV
Merkestrøm (In): 7100A
Nominell korttidsstrøm (Icw): Opp til 100kA – 1sek. / 80kA – 3sek.
Spenningssystemer: TN-C, TN-S, TN-C-S, TT, IT
Techno Module er 200mm modul designet og er enkelt å montere, enkelt å utvide under og etter konstruksjon og vil innfri alle tekniske krav du måtte ha.
Tavler kan utformes for å passe den enkeltes ønsker og krav til løsning i det enkelte prosjekt eller lage sine egne standard versjoner.
Techno Module støttes av en brukervennlig programvarepakke (Techno Module Designer) som designer den enkelte tavleløsning på få minutter.
Techno Module designeren genererer automatisk en pris, stykkliste samt 2D- og 3D-tegninger.
Techno Module er en av dem mest testede systemet på markedet opp mot dem fleste ledende vern leverandører.
Alle systemer er konstruksjon verifisert i henhold til IEC 61439 og Elsteels produkter fremstilles under streng kvalitetssikring – ISO 2001-sertifisert og revidert av DNV.
Generelle data
Installasjon: Innendørs
Monteringsutførelse: Gulvskap / Veggskap
Farge: Grå RAL7035
Lakk: Epoxy / Polyester pulver
Rammeverk/konstruksjonsdeler: 2mm stålprofiler
Dører / kapslingsdeler: 1,5mm stålplater
Konstruksjon: Løse side-/topp vegger
Design verifikasjon IEC / EN61439
Mekaniske data
Kabelinnføring: Topp / Bunn
Innsatsalternativer: Fast, Plug In, Fult uttrekkbar
Tilgang: Front / Bak
Beskyttelsesgrad: IP43, IP44, IP54, IP55
Separasjon (Formkrav): 1, 2a, 2b, 3a, 3b, 4a, 4b
Elektriske data
Nominell spenning (Ue): 415V / 690V / 1000V
Nominell isolasjonsspenning (Ui): 690V / 1000V
Merke frekvens: 50Hz
Nominell impulsspenning (Uimp): Opp til 12 kV
Merkestrøm (In): 7100A
Nominell korttidsstrøm (Icw): Opp til 100kA – 1sek. / 80kA – 3sek.
Spenningssystemer: TN-C, TN-S, TN-C-S, TT, IT
