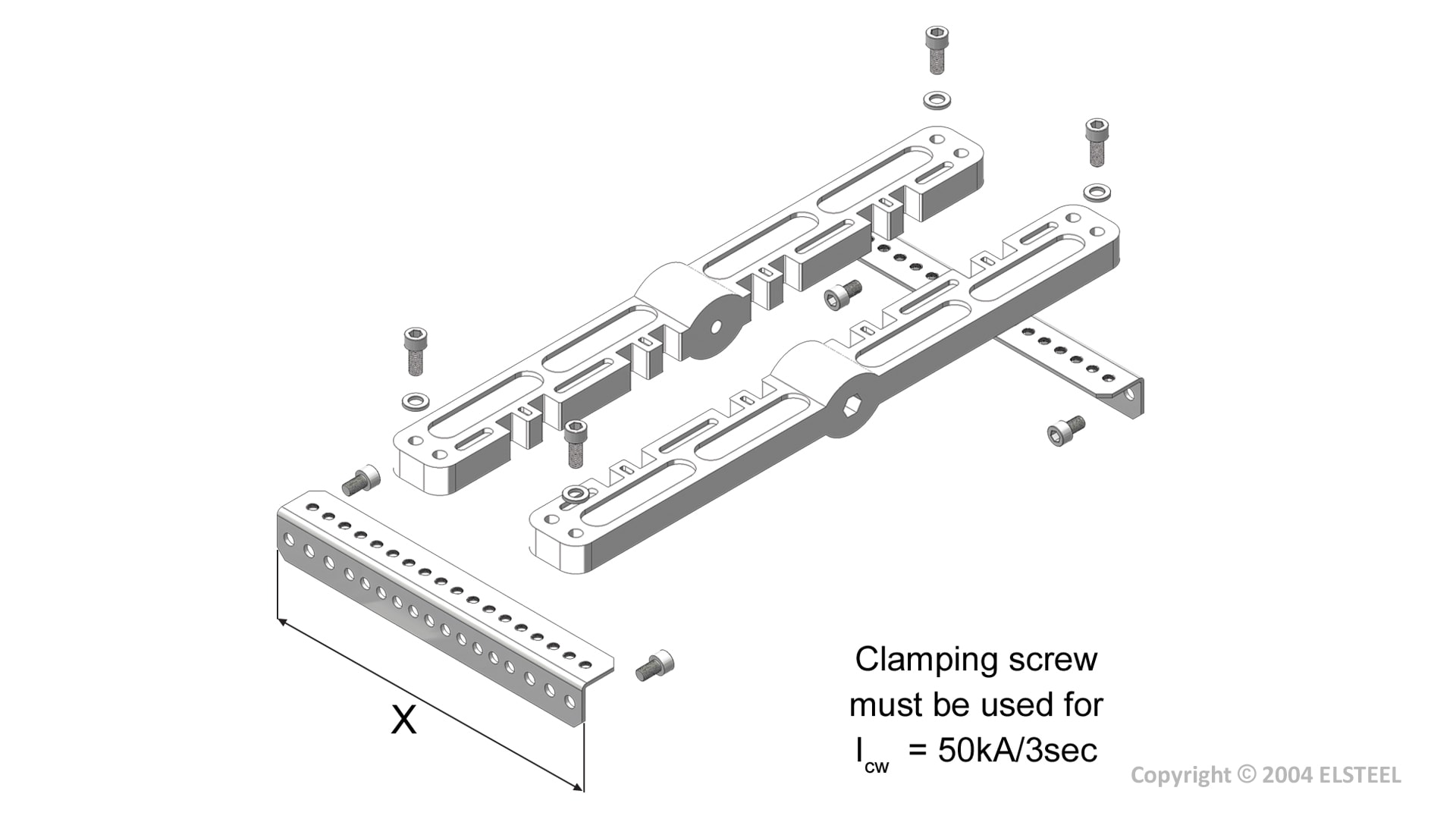

Elsteel - Universal skinneholder - 242001203
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Høyde - 190 mm
Bredde - 400 mm
Dybde - 190 mm
Antall poler - 4
Merkestrøm - 2000 A
Emballasje og betingelser
1 STK
Skaffevare
Produktserie
Techno Module
Se alle produkter fra denne serienEAN/GTIN
4791032205605
Elnummer
2447585
Leverandørens varenummer
242001203
Typebeskrivelse
UBH 2 / RAL9010
Høyde:
190 mm
Bredde:
400 mm
Dybde:
190 mm
Antall poler:
4
Merkestrøm:
2000 A
Skinnehøyde:
60 mm
Skinnetykkelse:
10 mm
Kortslutningsfasthet (lcw):
50 kA
Materiale:
Andre
Overflatebeskyttelse:
Andre
Techno Module er et moderne modulært konstruksjonssystem for bygging av lavspennings brytertavler, koblingsskap og starterskap.
Techno Module er 200mm modul designet og er enkelt å montere, enkelt å utvide under og etter konstruksjon og vil innfri alle tekniske krav du måtte ha.
Tavler kan utformes for å passe den enkeltes ønsker og krav til løsning i det enkelte prosjekt eller lage sine egne standard versjoner.
Techno Module støttes av en brukervennlig programvarepakke (Techno Module Designer) som designer den enkelte tavleløsning på få minutter.
Techno Module designeren genererer automatisk en pris, stykkliste samt 2D- og 3D-tegninger.
Techno Module er en av dem mest testede systemet på markedet opp mot dem fleste ledende vern leverandører.
Alle systemer er konstruksjon verifisert i henhold til IEC 61439 og Elsteels produkter fremstilles under streng kvalitetssikring – ISO 2001-sertifisert og revidert av DNV.
Generelle data
Installasjon: Innendørs
Monteringsutførelse: Gulvskap / Veggskap
Farge: Grå RAL7035
Lakk: Epoxy / Polyester pulver
Rammeverk/konstruksjonsdeler: 2mm stålprofiler
Dører / kapslingsdeler: 1,5mm stålplater
Konstruksjon: Løse side-/topp vegger
Design verifikasjon IEC / EN61439
Mekaniske data
Kabelinnføring: Topp / Bunn
Innsatsalternativer: Fast, Plug In, Fult uttrekkbar
Tilgang: Front / Bak
Beskyttelsesgrad: IP43, IP44, IP54, IP55
Separasjon (Formkrav): 1, 2a, 2b, 3a, 3b, 4a, 4b
Elektriske data
Nominell spenning (Ue): 415V / 690V / 1000V
Nominell isolasjonsspenning (Ui): 690V / 1000V
Merke frekvens: 50Hz
Nominell impulsspenning (Uimp): Opp til 12 kV
Merkestrøm (In): 7100A
Nominell korttidsstrøm (Icw): Opp til 100kA – 1sek. / 80kA – 3sek.
Spenningssystemer: TN-C, TN-S, TN-C-S, TT, IT
