Function - Jordfeilrele kit WRU-10 m/kon - CI24453IS51
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Skrukobling
Med avtakbare klemmer - Ja
Funksjon - For vekselstrømsnett
Ekstern strømforsyning påkrevd - nei
Type matespenning - AC
Emballasje og betingelser
1 STK
Lagervare
EAN/GTIN
7070738012876
Elnummer
1600649
Leverandørens varenummer
CI24453IS51
Typebeskrivelse
Jordfeilrele kit WRU-10 m/kontaktor 85A
Type strømtilkobling:
Skrukobling
Med avtakbare klemmer:
Ja
Funksjon:
For vekselstrømsnett
Ekstern strømforsyning påkrevd:
nei
Type matespenning:
AC
Forsyningsspenning ved AC 50 Hz:
170...290 V
Nominell driftsfrekvens:
50...60 Hz
Isoleringsverdi-indikasjon:
Ja
Feil-lagring mulig:
nei
Antall NC-kontakter:
1
Antall NO-kontakter:
1
Antall vekselkontakter:
1
Bredde:
53 mm
Høyde:
85 mm
Dybde:
73 mm

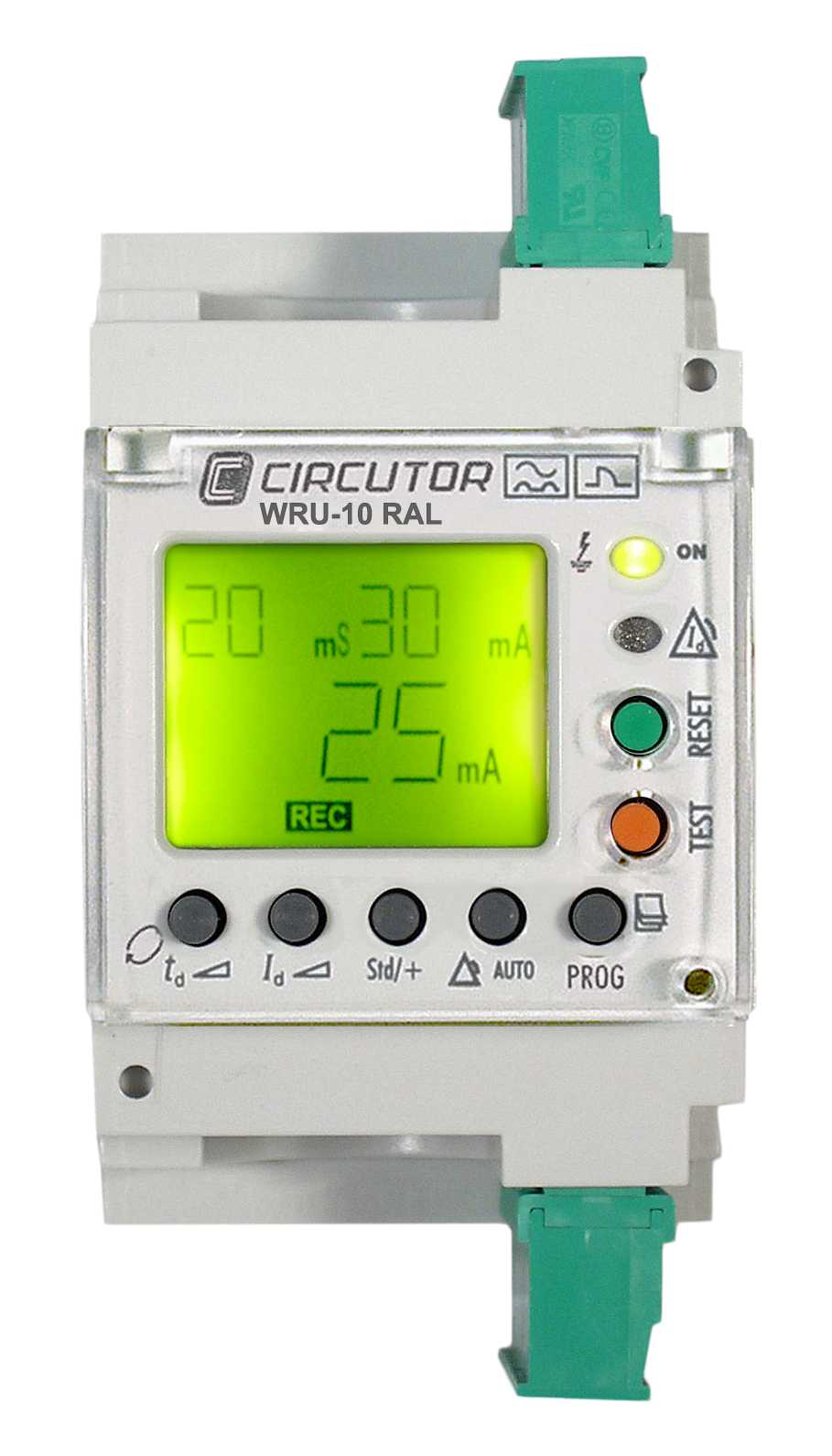

WRU-10 er et digitalt 3 moduls jordfeilrele med automatisk gjeninnkoblings funksjon og innebygget summasjonstrafo Ø28mm, og leveres i et ferdig kit med kontaktor av type KNL-75. WRU-10 har releutgang med gjenninkoblingsfunksjon, 2stk pre-alarm utganger samt inngang for ekstern trip/reset funskjon. Digital display gir oversiktlig visning av målt jordfeilstrøm, programmerte grenseverdier og driftstatus.
Den automatiske gjenninkoblingsfunksjonen har flere programvalg med ulike sekvenser for gjeninnkobling. Fabrikksinnstilling med programvalg 2 vil foreta 30 gjeninnkoblinger i forskjellige tidsintervaller. Dersom jordfeilen fremdeles er tilstede etter samtlige gjeninnkoblingsforsøk, vil instrumentet bli låst, og det må foretas en manuell reset ved å trykke RESET knappen, eller ved å trigge ekstern reset inngang (f.eks. via trykknapp eller eksternt signal). Dersom det går 15 minutter etter gjeninnkobling uten ny jordfeil vil gjeninnkoblingsautomatikken nullstilles.

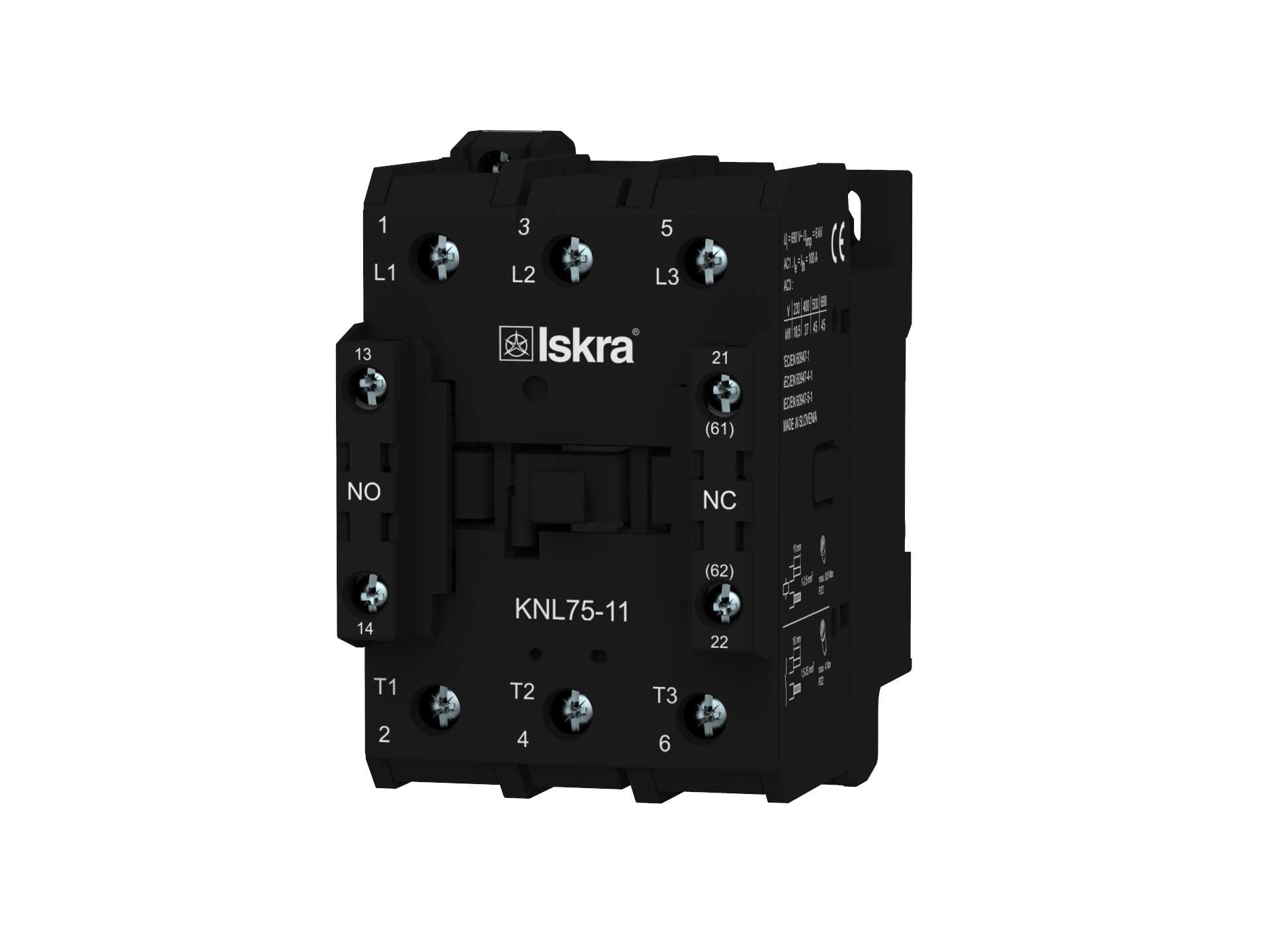

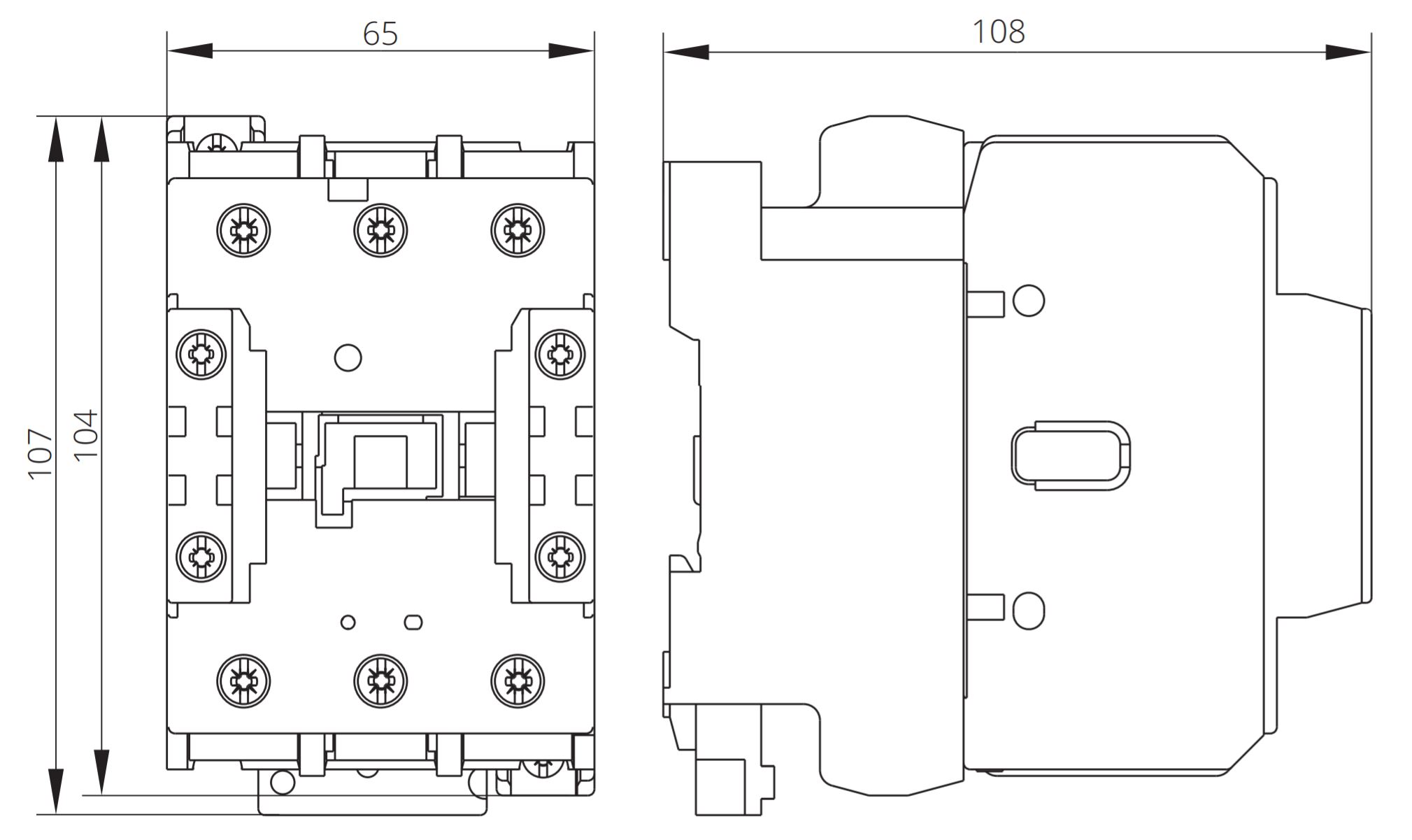

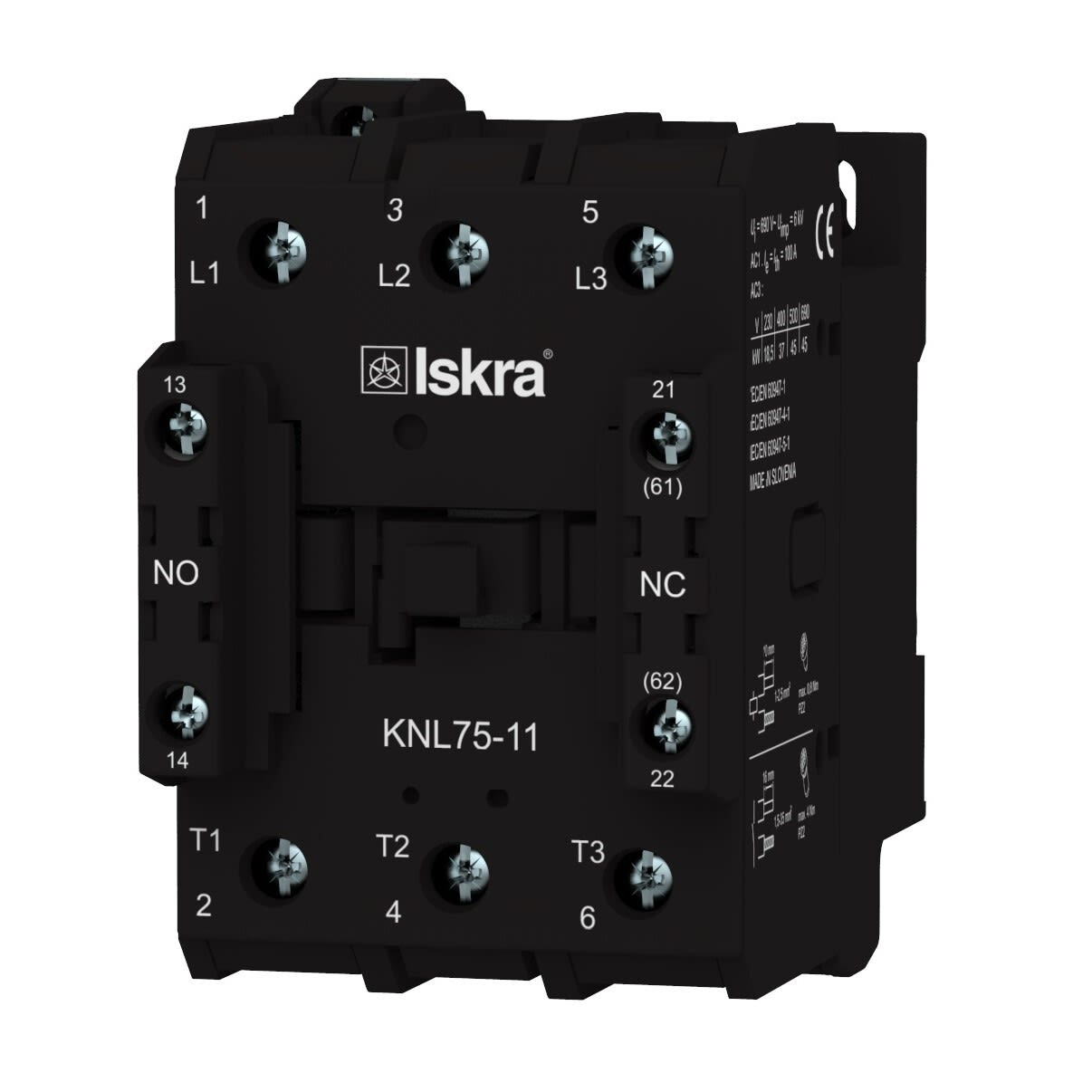

KNL-75 leveres som en 3-polt kontaktor med maks 85A last, spolespenning 230V samt hjelpekontakter 1NO/1NC. Kontaktor er i kapslingsklasse IP20 med bredde 65mm og vekt 930gr.
Den automatiske gjenninkoblingsfunksjonen har flere programvalg med ulike sekvenser for gjeninnkobling. Fabrikksinnstilling med programvalg 2 vil foreta 30 gjeninnkoblinger i forskjellige tidsintervaller. Dersom jordfeilen fremdeles er tilstede etter samtlige gjeninnkoblingsforsøk, vil instrumentet bli låst, og det må foretas en manuell reset ved å trykke RESET knappen, eller ved å trigge ekstern reset inngang (f.eks. via trykknapp eller eksternt signal). Dersom det går 15 minutter etter gjeninnkobling uten ny jordfeil vil gjeninnkoblingsautomatikken nullstilles.
KNL-75 leveres som en 3-polt kontaktor med maks 85A last, spolespenning 230V samt hjelpekontakter 1NO/1NC. Kontaktor er i kapslingsklasse IP20 med bredde 65mm og vekt 930gr.
