Function - Nettanalysator CVM-E3-mini-MC-ITF-RS485-IC - CI56424MC
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Indikering - Digital
Antall spenningsingangskanaler - 3
Antall strøminngangskanaler - 3
Strømmåling - Med strømtenger/tangadapter
Spenningsmålingsområde/AC direkte - 230...400 V
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
8433059302580
Elnummer
8001590
Leverandørens varenummer
CI56424MC
Typebeskrivelse
8001590
Indikering:
Digital
Antall spenningsingangskanaler:
3
Antall strøminngangskanaler:
3
Strømmåling:
Med strømtenger/tangadapter
Spenningsmålingsområde/AC direkte:
230...400 V
Harmonisk måling:
Ja
Effektfaktor:
Ja
Aktiv effekt:
Ja
Reaktiv effekt:
Ja
Fasevinkel (cos phi):
Ja
Effekt/arbeid:
Ja
Grensesnitt:
Ja
Datalogger:
nei
Strømforsyning:
Nettdrevet

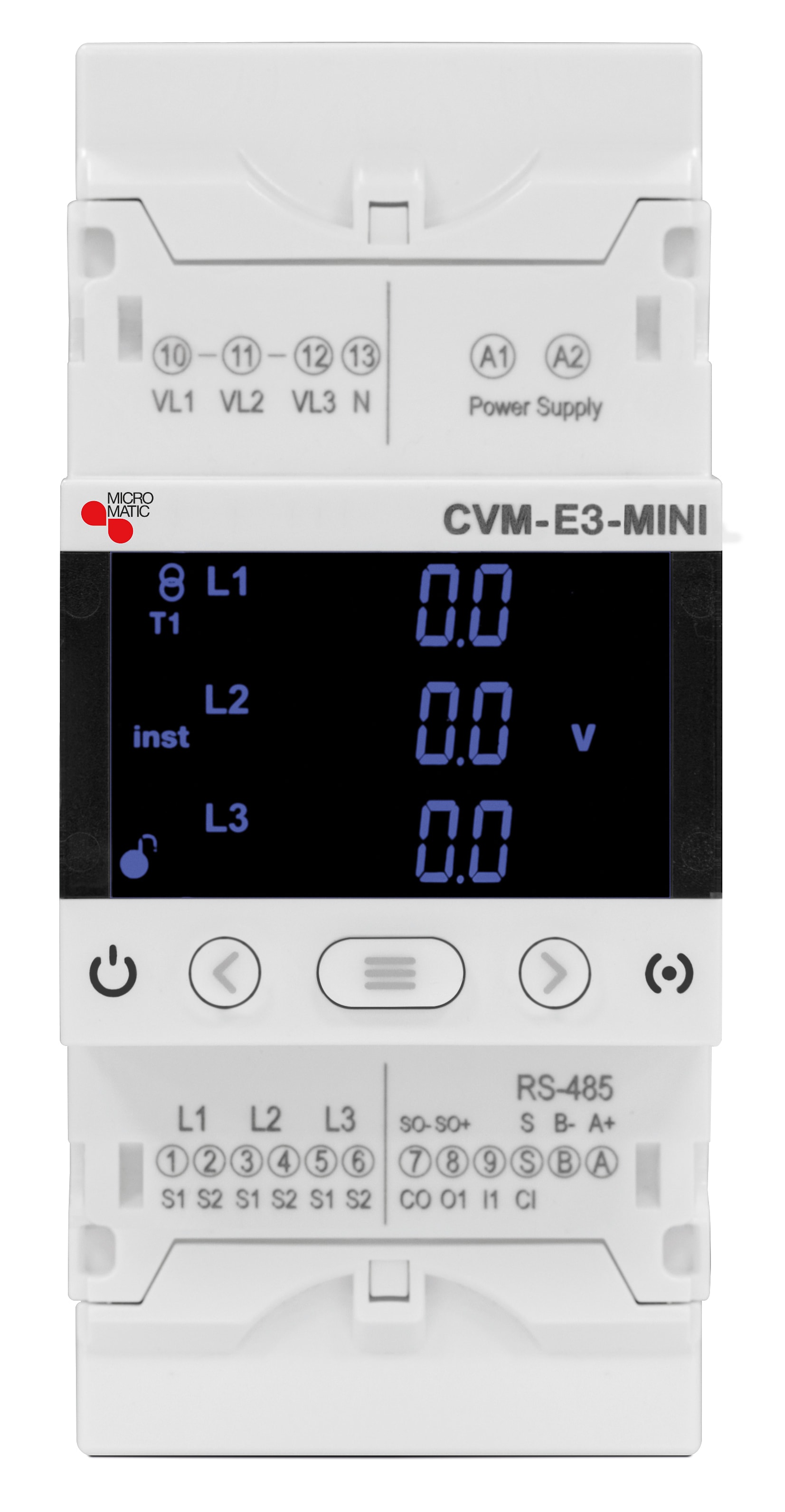

CVM-E3-MINI-MC er en kompakt, skinnemontert nettanalysator i 3-modulers utførelse, utviklet for måling og overvåkning av elektriske anlegg. Instrumentet måler et bredt spekter av elektriske parametere, inkludert harmoniske støy opptil 31 enkelt harmoniske, og er spesielt tilpasset bruk i nettstasjoner og NSO-applikasjoner.
CVM-E3-MINI-MC kan benyttes i alle typer nett, både som 1-fase- og 3-fase-instrument, og støtter rask tilkobling og enkel idriftsettelse. Instrumentet er designet for kontinuerlig overvåkning av elektriske verdier og gir et solid grunnlag for analyse av energiforbruk, nettkvalitet og jordfeil i nettstasjoner, industri og næringsbygg.
Tilkobling
CVM-E3-MINI-MC brukes sammen med kompakte MC3 strømtransformator levert i 3 forskjellige størrelser for måling av strømmer, 63 - 125 - 250A. MC3 måler med sekundærstrøm ../250mA, og leveres som en 3-i-1 trafo med 2 meter ferdig sekundærkabel for rask, sikker og plassbesparende montasje.
Display og betjening
Instrumentet har et tydelig og lettlest display, godt egnet for montasje i nettstasjoner. Programmering utføres i noen få enkle trinn ved hjelp av tre tydelige frontknapper, noe som gjør instrumentet brukervennlig også i felt. Alle tilkoblinger er utført med pluggbare kontakter, som forenkler installasjon og vedlikehold
Visningsprofiler
CVM-E3-MINI-MC tilbyr to bruker valgte visnings profiler som kan skiftes med ett tastetrykk.
E3 – Kostnadsrelatert profil
- Energiforbruk (kWh)
- Timeteller
- CO2-beregning
- kWh-kostnader
INST – Instrumentprofil (nåtidsverdier)
- Alle elektriske parametere
- Strøm- og spenningsharmoniske opptil 31. orden
- Enkel avlesning av maksimum- og minimumsverdier per parameter
Kommunikasjon og I/0
Instrumentet leveres med RS485 kommunikasjon Modbus/BACnet som standard sammen med 1 digital inn-utgang. Den digitale utgangen er som standard konfigurert for jordfeilovervåking i henhold til REN filter, men kan også settes opp for:
- Alarmfunksjoner basert på brukerdefinerte kriterier
- Pulsutgang (kWh)
Den digitale inngangen kan brukes til:
- Aktivering av flertariff
- Registrering av eksterne hendelser
