Function - Overspenningsvern SEM2-50/440 IT - CP7218598
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Antall ledere (uten jord) - 2
Nominell utladning støtstrøm (8/20) - 20 kA
Monteringsmetode - DIN-skinne, 35 mm
Netttype DC - nei
Netttype IT - Ja
Emballasje og betingelser
1 STK
Lagervare
EAN/GTIN
8435297890485
Elnummer
1612982
Leverandørens varenummer
CP7218598
Typebeskrivelse
1612982
Antall ledere (uten jord):
2
Nominell utladning støtstrøm (8/20):
20 kA
Monteringsmetode:
DIN-skinne, 35 mm
Netttype DC:
nei
Netttype IT:
Ja
Netttype TN:
nei
Netttype TN-C:
nei
Netttype TN-C-S:
nei
Netttype TN-S:
nei
Netttype TT:
nei
Netttype andre:
nei
Maks. Avlederstøtstrøm (8/20):
50 kA
Maks kontinuerlig spenning AC:
440 V
Sikkerhetsnivå L-N:
2 kV
Maks. overstrømsbeskyttelsesenhet, parallell tilkobling (sikring):
315 A
Maks. overstrømsbeskyttelsesenhet, seriekobling (sikring):
315 A
Kortslutningsfasthet (Isccr):
25 kA
Inegrert sikring:
nei
Lekkasjestrømsfri:
nei
DIN-størrelse:
2 TE
Max ledertverrsnitt stiv (en- / flertrådig):
35 mm²
Max ledertverrsnitt fleksibel fintrådig):
25 mm²
Med fjernkontakt:
nei
Signalisering ved enheten:
Optisk
Testklasse type 2:
Ja
Beskyttelsesklasse IP:
IP20

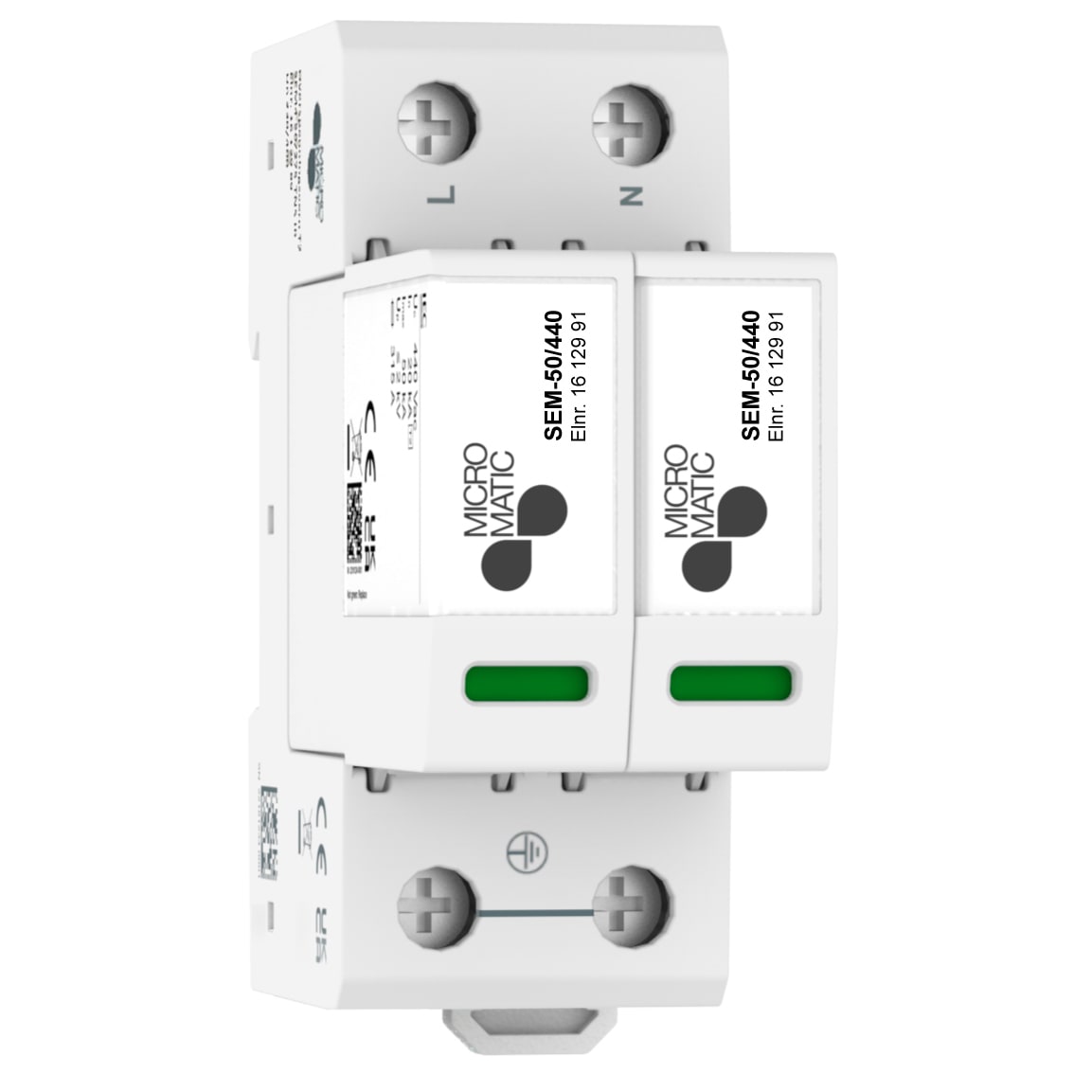

SEM2-50/440 overspenningsvern er et pluggbart mellomvern (kl.2) på hele 50kA som leveres 2 polt for IT nett med maks forankoblet sikring 315A. Utløst vern indikeres med rødt vindue og kan da enkelt skiftes ut med en ny overspenningsplugg. Sokkelen kan monteres begge veier for å gi kortest mulig ledning mot jord da teksten på pluggene alltid står rett vei. Sokkelen leveres med 2 tilkoblingspunkter mot jord for å gi en enkel montasje i installasjoner som krever ekstra jordledning dersom det er behov for at redusere total ledningslengde.
Maks ledningslengde (faser/jord) skal ikke overstige 50cm, og ekstra tilkoblingspunkt kan da f.eks brukes mot.chassi jord for utjevning av total ledningslengde. For lange ledningslengder gir økt restspenningen inn i anlegget hvilket øker risiko for overspenningsskader. Mellomvern beskytter kabelnett, varmeelementer, pumper, stikontakter, brytere o.s.v., men restspenningen etter vernet er ofte høyere en elektronikken i for eksempel TV og PC tåler.
Der disse apparatene ønskes beskyttet bør finvern monteres i jordet kontakt og ute ved apparatene. Finvern (kl.3) montert i jordet kontakt beskytter minst 5 meter i alle retninger fra vernet på samme kurs.
Utløst overspenningsvern kan kun skiftes med overspenningsplugg av samme type. En overspenningsplugg for TT/TN nett (SEM50/275) passer ikke i sokkel for IT nett (SEM40/440).
