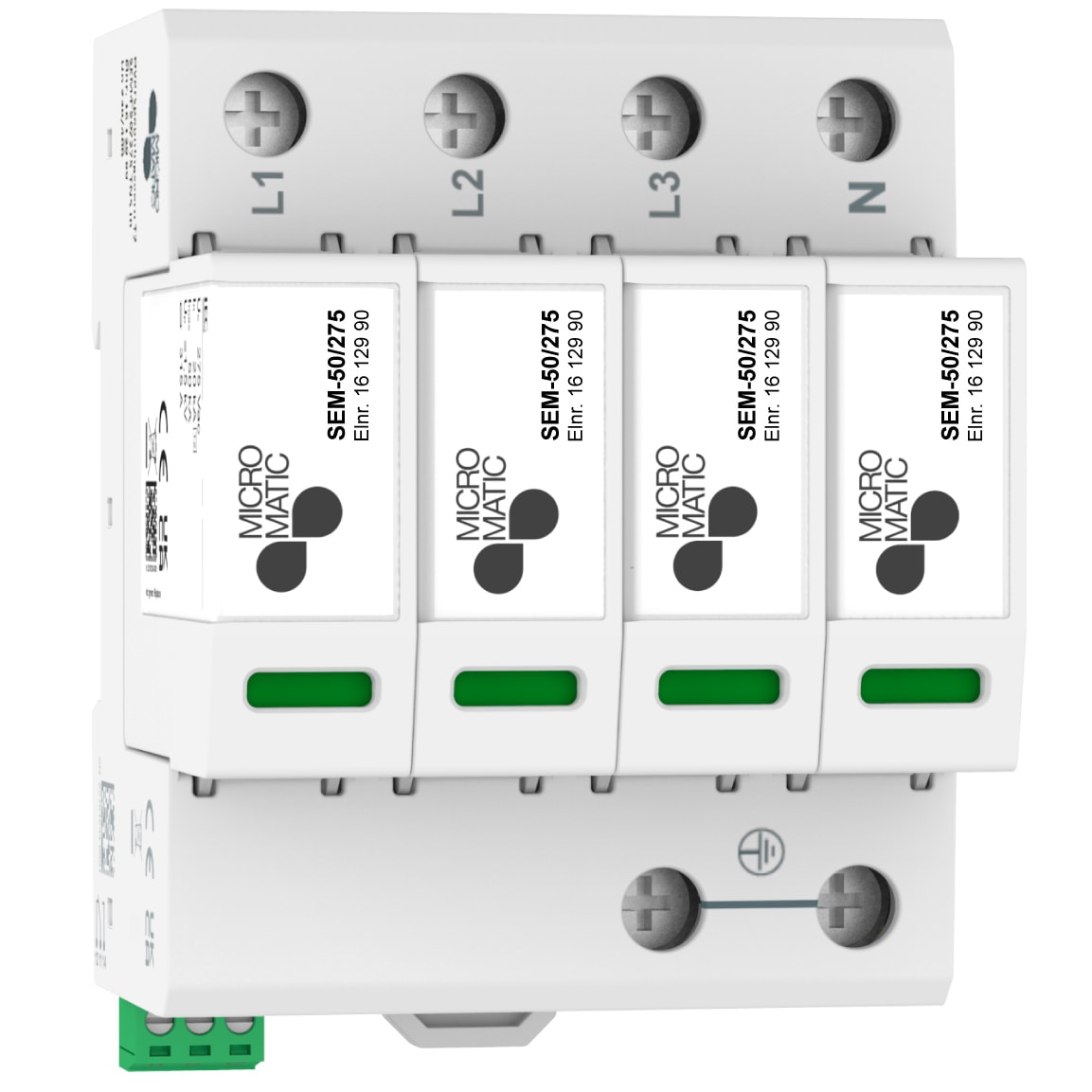

Function - Overspenningsvern SEM4-50/275 TNS IR

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Antall ledere (uten jord) - 4

  • Nominell utladning støtstrøm (8/20) - 20 kA

  • Monteringsmetode - DIN-skinne, 35 mm

  • Netttype DC - nei

  • Netttype IT - nei

Emballasje og betingelser

  • 1 STK

  • Lagervare

EAN/GTIN

8435297890553

Elnummer

1612989

Leverandørens varenummer

CP7405598

Typebeskrivelse

1612989

Antall ledere (uten jord):

4

Nominell utladning støtstrøm (8/20):

20 kA

Monteringsmetode:

DIN-skinne, 35 mm

Netttype DC:

nei

Netttype IT:

nei

Netttype TN:

Ja

Netttype TN-C:

nei

Netttype TN-C-S:

nei

Netttype TN-S:

Ja

Netttype TT:

nei

Netttype andre:

nei

Maks. Avlederstøtstrøm (8/20):

50 kA

Maks kontinuerlig spenning AC:

275 V

Sikkerhetsnivå L-N:

1,5 kV

Maks. overstrømsbeskyttelse, parallellkobling (sikring):

315 A

Maks. overstrømsbeskyttelse, seriekobling (sikring):

315 A

Kortslutningsfasthet (Isccr):

25 kA

Inegrert sikring:

nei

Lekkasjestrøm fri:

nei

DIN-størrelse:

4 TE

Max ledertverrsnitt stiv (en- / flertrådig):

35 mm²

Max ledertverrsnitt fleksibel fintrådig):

25 mm²

Med fjernkontakt:

Ja

Signalisering ved enheten:

Optisk

Testklasse type 2:

Ja

Beskyttelsesklasse IP:

IP20

SEM4-50/275 IR overspenningsvern er et pluggbart mellomvern (kl.2) på hele 50kA som leveres 4 polt med signalkontakt (IR) for TNS nett med maks forankoblet sikring 315A. Utløst vern indikeres med rødt vindue og kan da enkelt skiftes ut med en ny overspenningsplugg. Signalkontakt (IR) leveres som en potensialfri NO/NC kontakt. Sokkelen kan monteres begge veier for å gi kortest mulig ledning mot jord da teksten på pluggene alltid står rett vei. Sokkelen leveres med 2 tilkoblingspunkter mot jord for å gi en enkel montasje i installasjoner som krever ekstra jordledning dersom det er behov for at redusere total ledningslengde. Maks ledningslengde (faser/jord) skal ikke overstige 50cm, og ekstra tilkoblingspunkt kan da f.eks brukes mot.chassi jord for at reduserer total ledningslengde. For lange ledningslengder gir økt restspenningen inn i anlegget hvilket øker risiko for overspenningsskader. Mellomvern beskytter kabelnett, varmeelementer, pumper, stikontakter, brytere o.s.v., men restspenningen etter vernet er ofte høyere en elektronikken i for eksempel TV og PC tåler. Der disse apparatene ønskes beskyttet bør finvern monteres i jordet kontakt og ute ved apparatene. Finvern (kl.3) montert i jordet kontakt beskytter minst 5 meter i alle retninger fra vernet på samme kurs. Utløst overspenningsvern kan kun skiftes med overspenningsplugg av samme type. En overspenningsplugg for IT nett (SEM50/440) passer ikke i sokkel for TT/TN nett (SEM50/275).
