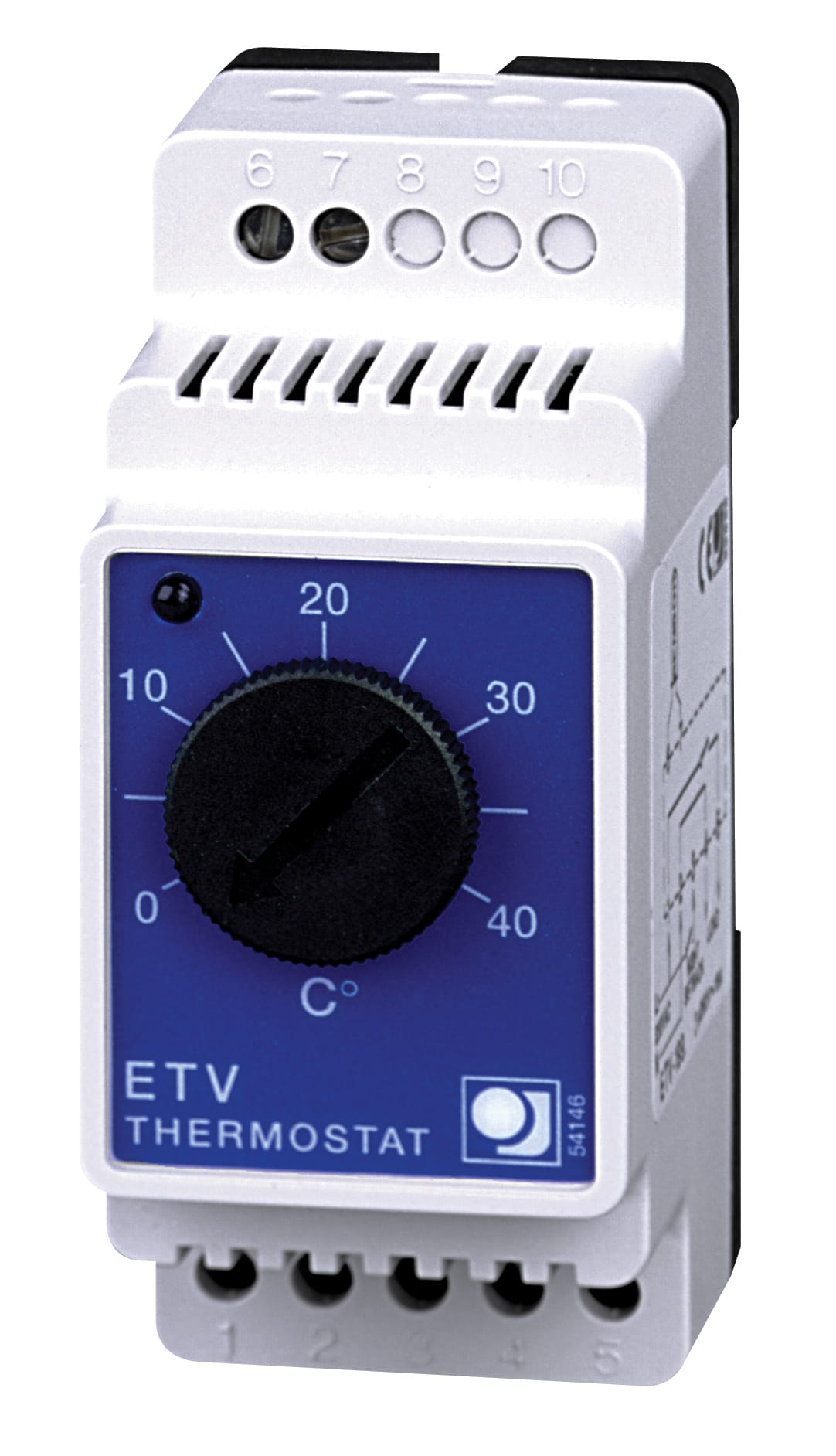

Function - Termostat ETV for tavlemontering, fast sparetemperatur, romføler og 16 A - OJ1099

GENERELT ETV er en elektronisk termostat til AV/PÅ regulering av varmekabel og andre varmeelementer. Termostaten kan direkte styre inntil 3,6kW. Ønskes større effekter, må termostaten styre en kontaktor. Reléet trekker så snart følerens temperatur faller under innstilt verdi på termostaten. En lysdiode i front indikerer at reléet er trukket. Termostaten kan monteres på DIN-skinne i apparatskap. Termostaten leveres som standard, med temperaturføler for montering i gulv, med 2,5 meter kabel som kan forlenges, eller med romføler. Man behøver ikke å ta hensyn til polaritet på føleren. Motstanden i følerledningen bør ikke overstige 25 ohm. Dette vil i praksis si ca. 300 meter ved bruk av kabel med tverrsnitt på 0,5 mm². Følerkabelen bør holdes atskilt fra andre sterkstrømskabler. Det er ikke galvanisk skille mellom følertilkopling og spenningstilførselen, slik at følerkabelen må betraktes som sterkstrømskabel. TEKNISKE DATA Driftsspenning 230Vac Kan leveres i 24Vac Egetforbruk 3VA Utgang Slutterelé Belastning 16A Måleområde 0 - 40°C Sparetemperatur Fast 5°C Differanse/hysterese 0,4°C Omgivelsestemperatur –10 til +50°C Kabellengde/tverrsnitt 300m ved 0,5 mm² Kapsling IP 20
