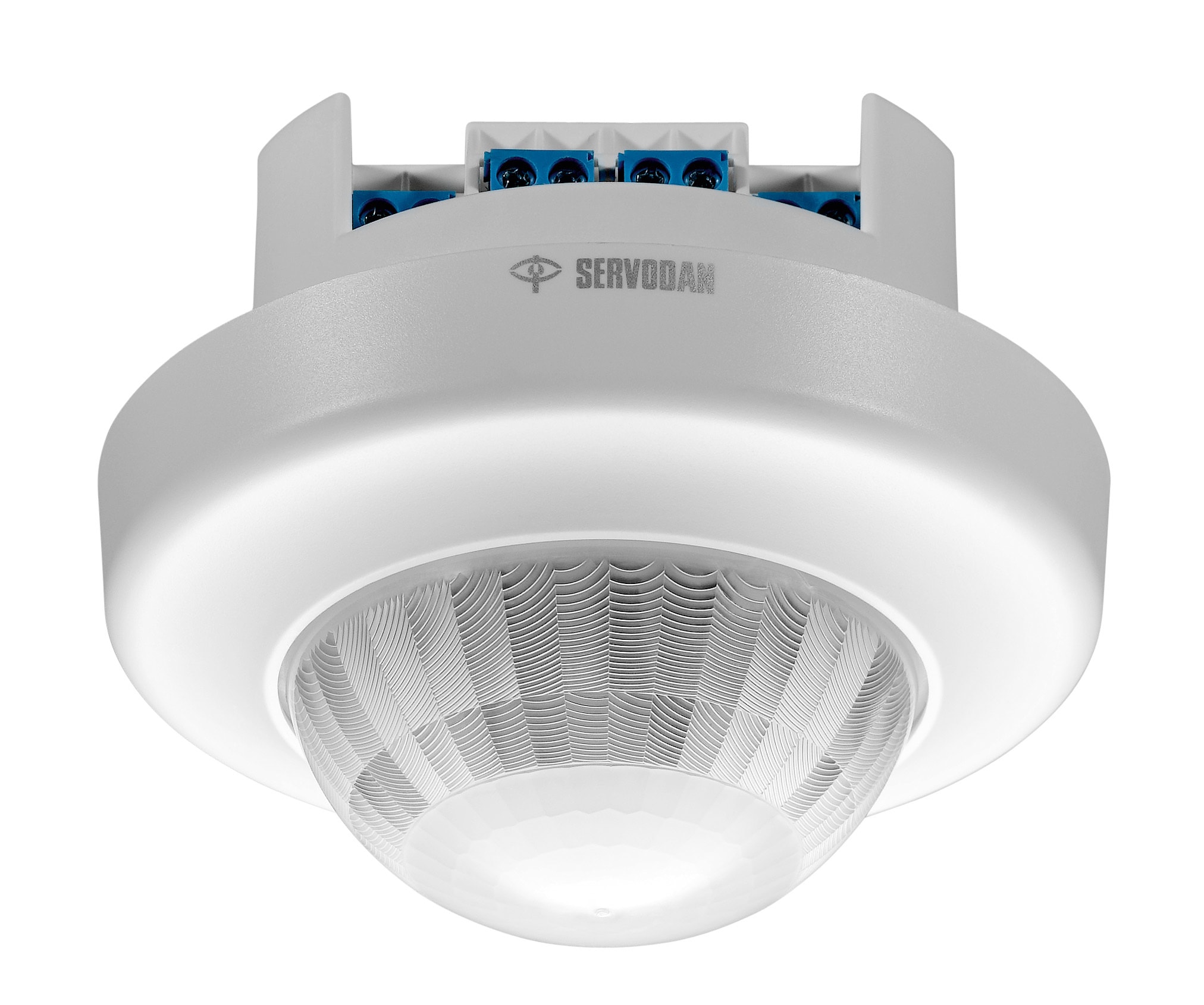

Function - Tilstedeværelsessensor PIR 360gr DALI master Innfelt - SE41750
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Modell / utførelse - Presensmelder
Maks rekkevidde i front - 24 m
Maks. innkoblingstid - 1000 min
Deteksjonsvinkel horisontal fra/til - 0...360 °
Maks omkoblingseffekt - 2300 W
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
5703102208859
Elnummer
1479250
Leverandørens varenummer
SE41750
Typebeskrivelse
1479250
Modell / utførelse:
Presensmelder
Maks rekkevidde i front:
24 m
Maks. innkoblingstid:
1000 min
Deteksjonsvinkel horisontal fra/til:
0...360 °
Maks omkoblingseffekt:
2300 W
Sensortype:
Passiv infrarød/ultralyd (dual)
Med DALI grensesnitt:
Ja
Konstant lysstyring:
Ja
HVAC-styring:
Ja
Tvangstilkobling:
Ja
Tvungen frakobling:
Ja
Husdyrimmun:
nei
Krypstrømsbeskyttelse:
nei
Fungerer i nettverk:
nei
Skannevinkel:
360 °
Optimal montasjehøyde:
3 m
Trappehusovervåkning:
nei
Forbikoblingsbryter:
nei
Maks rekkevidde til siden:
24 m
Maks. tilstedeværelsesområde:
452 m²
Diameter detekteringsområde på gulvet:
24 m
Egnet for trådløs overføring:
nei
Fjernstyring:
Ja
Med fjernkontroll:
nei
Responsverdi, justerbar følsomhet:
Ja
Justerbar lysverdi:
Ja
Med signalenhet:
Ja
Lærefunksjon for responsverdiluminositet:
nei
Dimmefunksjon med dimmerinnsats:
Ja
Monteringsmetode:
Innfelt
Egnet for himling:
Ja
Veggmontering:
nei
Materiale:
Plast
Materialkvalitet:
Termoplast
Halogenfri:
Ja
Overflatebeskyttelse:
Andre
Type overflate:
Matt
Antibakteriell behandling:
nei
Farge:
Hvit
RAL-nummer (lignende):
9010
Gjennomsiktig:
nei
Beskyttelsesklasse IP:
IP54
Slagfasthet:
IK04
Spenningstype:
AC
Frekvensområde:
50...50 Hz
Min. innkoblingstid:
300 s
Utkoblingsforsinkelse:
3600 s
Innkoblingsforsinkelse:
120 s
Svingradius sensor, horisontal:
0...0 °
Svingradius sensor, vertikal:
0...0 °
Responsverdi lys:
10...2000 lx
C-last:
Ja
Temperaturområde:
-5...50 °C
Antall detekteringssoner:
4
Maks startstrøm:
800 A
Min. innkoblingsstrøm:
0 A
Omformer inngang:
nei
Alarmfunksjon:
nei
Bredde:
100 mm
Høyde:
136,4 mm
Dybde:
100 mm
Diameter:
100 mm
Innbyggingsbredde:
88,5 mm
Innbyggingsdybde:
90 mm
Innbyggingslengde:
90 mm
Innfellingsdiameter:
88,5 mm
Min. dybde på apparatboks:
90 mm
FUNKSJON
DALI sensorer for normal og høy montering
INNSTILLINGER MED FJERNKONTROLL
Alle innstillinger gjøres med fjernkontrollen og kan endres når som helst. Dette kan være ulike funksjoner for tilkoblede impulsbrytere eller potensiometer, sonefordeling, justering av etterløpstid eller lux-innstillinger. Det er ingen innstillinger på selve sensoren.
4 SONER INDIVIDUELL STYRING
DALI-sensoren er beregnet for dagslysstyring i inntil 3 soner med DALI-armaturer og én potensialfri reléutgang for styring av enten ikke-DALI-lys, HVAC eller for Cut-off av spenningen til DALI-armaturer.
Med fire soner tilgjengelig kan 2 eller 3 soner brukes til dagslysstyring, og 1 eller 2 soner brukes til separat styring på/av eller dimming av f.eks. armaturer eller annet tilkoblet utstyr.
Forslag til soneinndeling
Dagslysstyring opptil 3 soner samt reléutgang for HVAC, på/av
Dagslysstyring opptil 3 soner samt reléutgang for lys, på/av
Dagslysstyring opptil 3 soner med reléutgang for Cut-off
Dagslysstyring opptil 3 soner med gangløsning samt reléutgang for HVAC, på/av
Alle funksjoner gir mulighet for Automatisk på/av eller Aktiv på/av med Automatisk av. DALI sensorene har kapslingsklasse IP 54, som gjør at de egner seg stort sett i alle installasjoner. Sensorene kan overstyres med impulsbrytere eller DALI potensiometre. Overstyring kan være tvangsdimming av lyset eller slukking av lyset ved for eksempel fremvisninger.
SONEINNDELT DETEKSJONSOMRÅDE
Sensorene har 3 PIR-elementer kombinert med en DOT*/Fresnellinse og et dekningsområde på 360°. Linsen er inndelt i 3 x 120° sektorer som hver kan ha individuell følsomhetsinnstilling. Dette kan være gunstig i forhold til ulik aktivitet i de forskjellige sonene, eller for å dempe følsomheten i soner med ventilasjon.
Ved montering i tak på 3 meters høyde
Detektering: 360°, fordelt på 3 x 120° sektorer
Rekkevidde: Ø24 meter
Deteksjonsområde: 450 m²
Tilstedeværelsesområde: 28 m²
NB! DALI-sensorene for innfelling skal monteres i medfølgende innfellingsboks (hulldiameter = 90 mm). Den passer ikke i standard tak- og veggboks.
BRUKSOMRÅDER
Kontorer, møterom, fellesarealer, korridorer og andre store områder hvor god deteksjon kreves, og DALI-armaturer skal styres, eventuelt ved siden av ventilasjon eller sekundære lyssoner.
Ved montering i tak på 8 meters høyde
Detektering: 360°, fordelt på 3 x 120° sektorer
Rekkevidde: Ø32meter
Deteksjonsområde: 800 m²
Bruksområder: Rom med stor takhøyde som idrettshaller, aulaer, lagerhaller, verksteder, produksjonslokaler og foajéer.
SLAVESENSORER
DALI-slavesensorer benyttes til utvidelse av deteksjonsområdet til mastersensorene ved å detektere bevegelse og trigge masteren. Inntil 10 slaver kan kobles til én master. DALI-slavene har samme deteksjon som masterne men har kun innstilling for følsomhet, som kan stilles individuelt for hver av de tre 120°-sonene.
FJERNKONTROLL
Alle innstillinger og sensorfunksjoner gjøres med DALI fjernkontroll SE 41 934. Dette forenkler igangsettingen av anlegget, og gjør det mulig å endre innstillinger på en enkel måte ved senere anledninger. Dette verktøyet må du ha når et DALI-anlegg med SE 41 700-serien skal programmeres og kjøres i gang. For sluttbrukeren kan DALI-anlegget fjernstyres med en enklere modell, med færre knapper.
