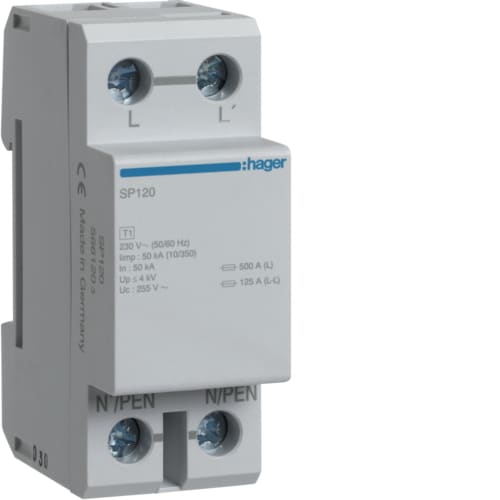

Hager - Overspenningsvern 1-pol 230/ 400V nett, Uc 255V, Up 4kV, Iimp (10/350) 50kA, In 50kA, typ1 grovvern (kl.B)
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Antall ledere (uten jord) - 1
Støtstrøm (10/350) - 50 kA
Maks kontinuerlig spenning AC - 255 V
Monteringsmetode - DIN-skinne, 15 mm
DIN-størrelse - 2 TE
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3250615661203
Elnummer
1659130
Leverandørens varenummer
SP120
Typebeskrivelse
1659130
Antall ledere (uten jord)
1
Støtstrøm (10/350)
50 kA
Maks kontinuerlig spenning AC
255 V
Monteringsmetode
DIN-skinne, 15 mm
DIN-størrelse
2 TE
Netttype IT
Ja
Netttype TN
Ja
Netttype TN-C
Ja
Netttype TN-S
Ja
Netttype TT
Ja
Nominell utladning støtstrøm (8/20)
50 kA
Maks. kontinuerlig spenning DC
0 V
Merkespenning AC
230 V
Merkespenning DC
0 V
Sikkerhetsnivå
4 kV
Sikkerhetsnivå L-N
4 kV
Beskyttelsesnivå N-PE
4 kV
Følgestrøm slukkeevne
1,5 kA
Max ledertverrsnitt stiv (en- / flertrådig)
10 mm²
Max ledertverrsnitt fleksibel fintrådig)
10 mm²
Med fjernkontakt
Nei
Utblåsning
Nei
Signalisering ved enheten
Uten
Testklasse type 1
Ja
Inegrert sikring
Nei
For utendørsbruk
Nei
Beskyttelsesklasse IP
IP20
Klasse B, Grovvern: Merkespenning, 255V: Følgestrømutløsingsevne ved merkespenning, 1,5 kAeff: Restspenning = 4 kV: Lynstøtstrøm (10/350) µs 25 kA (1-polet) 75 kA (3-polet): Kortslutningsfasthet 50 kA / 50 Hz(ved maks. forsikring): Kapslingsklasse IP 20: Bredde i moduler 2 og 4: Dette er gnistgapvern med stor avledningsevne og høy restspenning. Hager’s overspenningsavledere i klasse B er normert for spisstrømmer iht. IEC 1024-1. Overspenningsvern SP120 og SP320 trenger ikke, i anlegg medhovedsikringer 100 A eller mindre, å sikres separat. I anlegg med større hovedsikringer må vernet sikres med 100 A.
