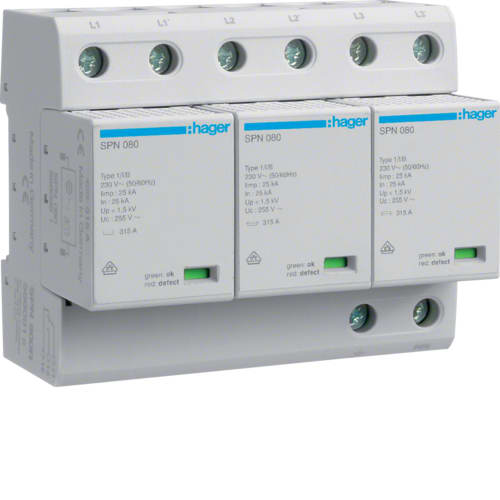

Hager - Overspv kombi typ1+2, SPN800R, 3x230/400V IT/TN-C, Uc 255V, Up=1,5V,In25kA,Imax75kA, grov+mellomvern
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Antall ledere (uten jord) - 3
Nominell utladning støtstrøm (8/20) - 75 kA
Merkespenning AC - 400 V
Sikkerhetsnivå - 1,5 kV
Monteringsmetode - DIN-skinne, 35 mm
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3250615660916
Elnummer
1663797
Leverandørens varenummer
SPN800R
Typebeskrivelse
1663797
Antall ledere (uten jord)
3
Nominell utladning støtstrøm (8/20)
75 kA
Merkespenning AC
400 V
Sikkerhetsnivå
1,5 kV
Monteringsmetode
DIN-skinne, 35 mm
Netttype DC
Nei
Netttype IT
Ja
Netttype TN
Nei
Netttype TN-C
Ja
Netttype TN-C-S
Nei
Netttype TN-S
Nei
Netttype TT
Ja
Netttype andre
Nei
Maks. Avlederstøtstrøm (8/20)
75 kA
Merkespenning DC
0 V
Maks kontinuerlig spenning AC
255 V
Maks. kontinuerlig spenning DC
0 V
Maks. PV spenning
0 V
Sikkerhetsnivå L-N
1,5 kV
Beskyttelsesnivå N-PE
1,5 kV
Maks. overstrømsbeskyttelse, parallellkobling (sikring)
315 A
Maks. overstrømsbeskyttelse, seriekobling (sikring)
125 A
Kortslutningsfasthet (Isccr)
10 kA
Inegrert sikring
Nei
DIN-størrelse
6 TE
Max ledertverrsnitt stiv (en- / flertrådig)
50 mm²
Max ledertverrsnitt fleksibel fintrådig)
35 mm²
Med fjernkontakt
Ja
Signalisering ved enheten
Optisk
Testklasse type 2
Ja
Beskyttelsesklasse IP
IP20
Produktnorm EN 61643-11. Kombiavleder Overspenningsvern SPN800R for 3-fase 230V IT/ TT og 400V TN-C lavspenningsanlegg. Kombiavleder Overspenningsvern type 1+2 - grovvern og mellomvern (type 1+2 = klasse A vern). Største forankoblede sikring, 125/ 315A (315A ved parallel tilkobling). Nominell driftsspenning fase-fase 230V / 400V AC. Tennspenning Uc 255V AC. Avledningsevne Imax (10/350 µs) 75 kA. Avledningsspenning Up ≤ 1,5 kV. Nett-system 230V IT/ TT/ 400V TN-C. Varistoravleder. Brukes som første overspenningsvern i inntaket/ leveringspunktet. Dekningsområde 15 meter. Vern leveres med signalkontakt og har utskiftbare patroner. Defekt vern vises ved rødt meldeflagg på patron. Disse vernene har utskiftbare patroner. Lynstøtstrøm, vernet er i stand til å avlede støtstrømmer med bølgeform 10/ 350 us på 75 kA.
