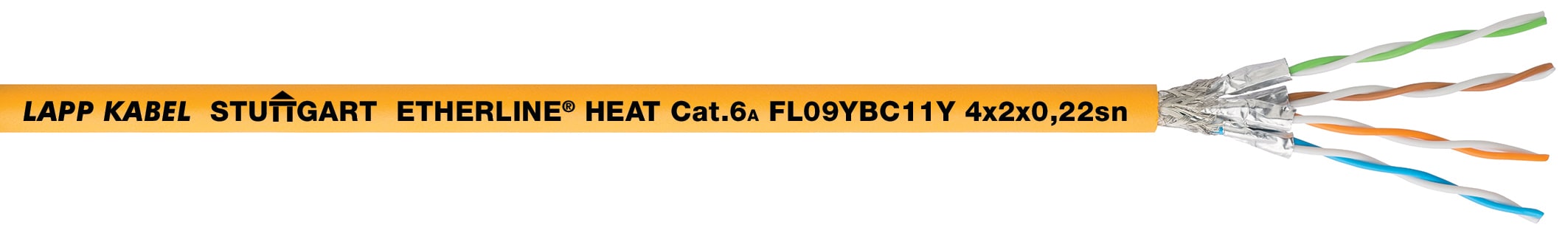

Lapp Norway - ETHERLINE HEAT Cat. 6A 4x2xAWG24/7 Gul RAL 1003
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominelt ledertverrsnitt - 0,22 mm²
Lederklasse - Kl.2 = flertrådet
Antall ledere - 8
Vridning - Bunt
Materiale i ytre kappe - PUR (Polyuretan)
Emballasje og betingelser
1 MTR
Skaffevare
EAN/GTIN
4044776793090
Elnummer
1025244
Leverandørens varenummer
2170581
Typebeskrivelse
1025244
Nominelt ledertverrsnitt
0,22 mm²
Lederklasse
Kl.2 = flertrådet
Antall ledere
8
Vridning
Bunt
Materiale i ytre kappe
PUR (Polyuretan)
Kabeltype
S/FTP
Ledermateriale
Kobber
Leder overflate
Fortinnet
Lederdiameter
1,3 mm
AWG størrelse
24
Antall snodde elementer
4
Konfigurasjon snodde ledere
Par
Lederisolasjon
Andre
Spesifikasjon lederisolasjon
PE (Polyetylen)
Merking av ledere iflg. HD 308 S2
Nei
Ledermerkning
Farge
Skjerm over snodde ledere
Uten
Kabelskjerming
Folie + fletting
Langsgående vanntetthet
Nei
Tverrgående vanntetthet
Nei
Forlegging i jord
Nei
Godkjent for installsjon i jord/bakken
Andre
Beskyttende kappe
Uten
Spesifikasjon kappemateriale
Andre
Farge på ytre kappe
Gul
Armering
Uten
Kabel geometri
Rund
Røykfattig i henhold til IEC 61034-2
Nei
Halogenfri (i henhold til IEC 60754-2)
Nei
Brannkarekteristikk iflg. EN 13501-6
Uten
Røykutviklingsklasse iflg. EN13501-6
Uten
Dryppkarekteristikk iflg. EN13501-6
Uten
Syreutviklingskarekteristikk iflg. EN13501-6
Uten
Oljebestandig iflg. EN 60811-404
Nei
Ytterdiameter omtrentlig
8,1 mm
Min. bøyeradius, bevegelig installasjon med tvunget føring
81 mm
Min. bøyeradius, bevegelig installasjon med fri føring
121,5 mm
Min. bøyeradius, stasjonær installasjon fast forlagt
81 mm
Godkjent utendørs driftstemperatur, fleksibel montasje
-30...105 °C
Godkjent utendørs driftstemperatur, fast montasje
-40...105 °C
Kategori
6 A
NVP verdi
0,67 %
UV-bestandig
Ja
Sertifisert for skipsinstallasjon
Nei
Egnet som telekabel
Nei
Egnet som datakabel
Ja
Egnet som signalkabel
Nei
Vekt
77 kg/km
ETHERLINE® HEAT 6722
Industriell Ethernet-kabel med halogenfri PUR-kappe, testet iht. til ECE-R 118.01, designet i henhold til kravene i ISO 6722, Cat 5e opp til Cat.7 kabler
Designet i henhold til ISO 6722
Testet i henhold til ECE-R 118.01
For PROFINET-applikasjoner
Fordeler
• Enkel å avmatle
• Utvidet temperaturområde
• God motstandsdyktighet mot olje, bensin, syrer og baser
• God mostanddyktighet mot sår og kutt, halogenfri, oljebestandig
• Reduksjon av flammeutbredelse, tetthet og toksisitet av røykgasser i tilfelle brann
Bruksområde
• For fleksible applikasjoner
• Flertrådet kobberledere
• For faste, fleksible og beskyttede installasjoner inne i busser
• Egnet for tilkobling til f.eks. kamerasystemer, underholdning og infotainment for passasjerer, billettsystemer, med mer
• 4par: 100Mbit / s opptil 10 Gbit / s for Industrial Ethernet
Produktfunksjoner
• God kjemikaliebestandighet
• Flammehemmende iht. til ISO 6722-1
• temperaturklasse B på grunnlag av ISO 6722-1
Normreferanser / godkjenninger
• DIN / ISO 6722
• elektriske krav iht. til IEC 61156-6
• testet i henhold til ECE-R 118.01
• LV 112-1, LV 212-2, LV 213-2
Kabelens oppbygning
• Strandet fortinnet 7-leder leder
• Kjerneisolasjon: Basert på polyolefin
• Fargekodet i samsvar med EIA / TIA 568A og B
• Cat.5e: SF / UTP – flettet kobberskjerm og folieskjerm rundt hele kabelen
• Cat.6A / Cat.7: S / FTP – Flettet kobberskjerm rundt kabelen folieskjerm rundt hvert par
• Ytre kappe: PUR-forbindelse, halogenfri
• ytre kappe farge:
Cat.5e grønn (RAL 6018)
Cat.6A gul (RAL 1003)
Cat.7 blå (RAL 5021)
