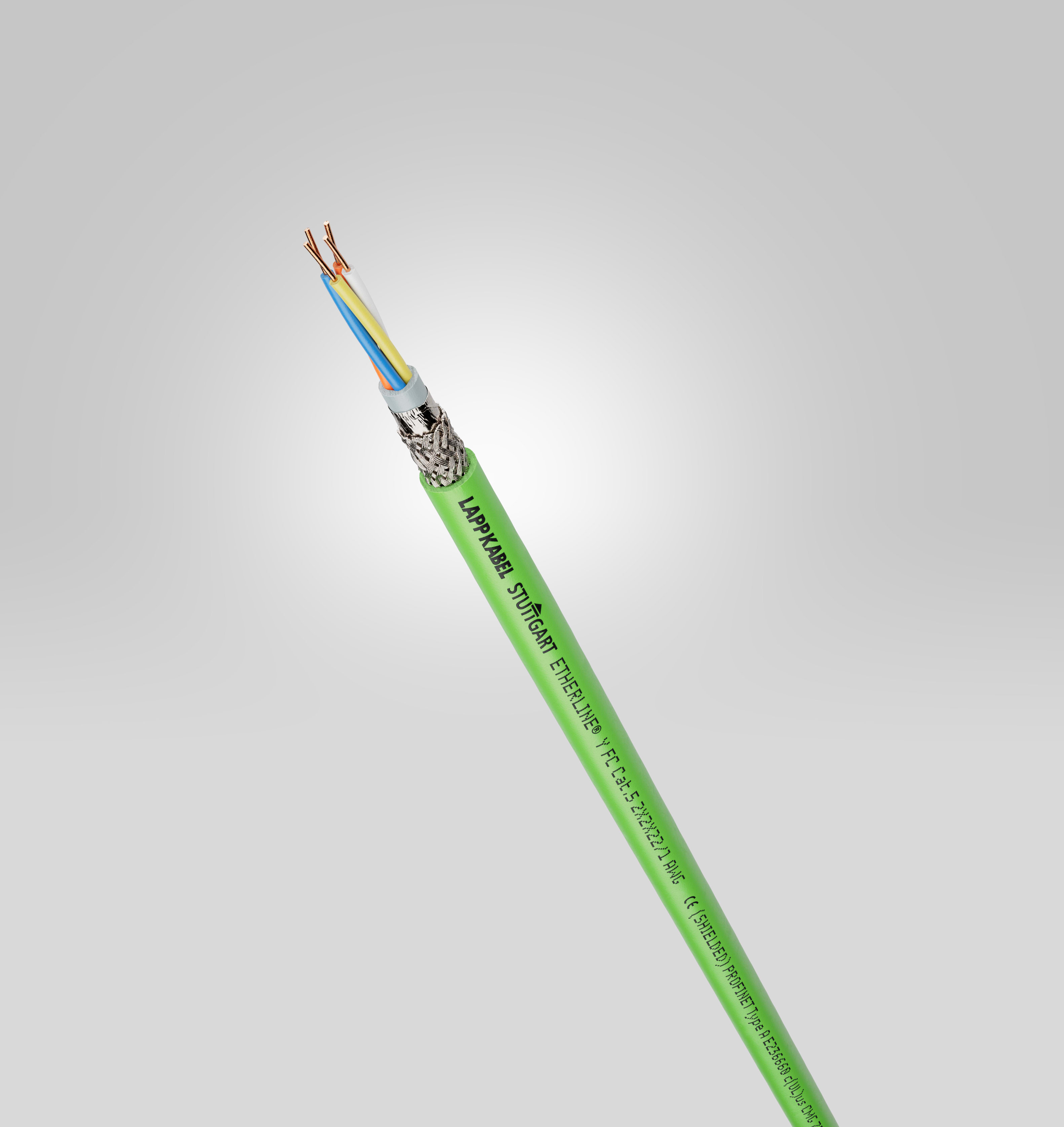

Lapp Norway - ETHERLINE Y FC Cat.5
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominelt ledertverrsnitt - 0,5 mm²
Lederklasse - Kl.1 = entrådet
Antall ledere - 4
Vridning - Bunt
Materiale i ytre kappe - PVC (Polyvinylklorid)
Emballasje og betingelser
1 MTR
Skaffevare
EAN/GTIN
4044773114737
Elnummer
1011798
Leverandørens varenummer
2170893
Typebeskrivelse
1011798
Nominelt ledertverrsnitt
0,5 mm²
Lederklasse
Kl.1 = entrådet
Antall ledere
4
Vridning
Bunt
Materiale i ytre kappe
PVC (Polyvinylklorid)
Ledermateriale
Kobber
Leder overflate
Blank
Lederdiameter
1,5 mm
AWG størrelse
22
Antall snodde elementer
2
Konfigurasjon snodde ledere
Firer
Lederisolasjon
Andre
Spesifikasjon lederisolasjon
PE (Polyetylen)
Merking av ledere iflg. HD 308 S2
Nei
Ledermerkning
Farge
Skjerm over snodde ledere
Uten
Kabelskjerming
Folie + fletting
Langsgående vanntetthet
Nei
Tverrgående vanntetthet
Nei
Forlegging i jord
Nei
Beskyttende kappe
PVC (Polyvinylklorid)
Spesifikasjon kappemateriale
Andre
Farge på ytre kappe
Grønn
Armering
Uten
Kabel geometri
Rund
Flammebeskyttelse (IEC 60332-1-2)
Ja
Flammebeskyttelse (IEC 60332-3-21, Cat A F/R)
Nei
Flammebeskyttelse (IEC 60332-3-22, Cat A)
Nei
Flammebeskyttelse (IEC 60332-3-23, Cat B)
Nei
Flammebeskyttelse (IEC 60332-3-24, Cat C)
Nei
Flammebeskyttelse (IEC 60332-3-25, Cat D)
Nei
Røykfattig i henhold til IEC 61034-2
Nei
Halogenfri ihht EN IEC 60754-1
Nei
Halogenfri (i henhold til IEC 60754-2)
Nei
Halogenfri ihht EN IEC 60754-3
Nei
Brannkarekteristikk iflg. EN 13501-6
Eca
Røykutviklingsklasse iflg. EN13501-6
Uten
Dryppkarekteristikk iflg. EN13501-6
Uten
Syreutviklingskarekteristikk iflg. EN13501-6
Uten
Oljebestandig iflg. EN 60811-404
Nei
Ytterdiameter omtrentlig
6,8 mm
Min. bøyeradius, bevegelig installasjon med tvunget føring
102 mm
Min. bøyeradius, bevegelig installasjon med fri føring
102 mm
Min. bøyeradius, stasjonær installasjon fast forlagt
68 mm
Godkjent utendørs driftstemperatur, fleksibel montasje
-20...60 °C
Godkjent utendørs driftstemperatur, fast montasje
-40...80 °C
Kategori
5E
NVP verdi
62 %
UV-bestandig
Ja
Sertifisert for skipsinstallasjon
Nei
Egnet som telekabel
Nei
Egnet som datakabel
Ja
Egnet som signalkabel
Ja
Bredde på leder ca.
6,3 mm
Høyde på leder ca.
6,3 mm
Karakteristisk impedans
100 Ohm
Merkespenning U
125 V
Med gnagebeskyttelse
Nei
Etherline CAT 5 er en kabel beregnet for industrielt ethernet opp til 100 Mbit/s.
Kabelen er også bygget for PROFINET applikasjoner på 2-pars kabel.
For fast Installasjon, PROFINET Type A
FC: "Fast Connect" kabeldesign for enklere tilkobling av konnektor
Kabelen har en nominell impedans på 100 ohm og utmerkede skjermingsegenskaper, felles folie og flettet skjerm i h.h.t. spesifikasjonen i IEC 61156-5.
Andre bruksområder er Profinet med 2 par, EtherCAT, EtherNet / IP.
Kabelen er flammehemmende i h.h.t. UL 1685 og er beregnet for tøffe industrimiljøer. Den er egnet for fast installasjon og for kabling av maskiner, verktøy, enheter, apparater og kontrollskap.
UL/CSA Type PLTC and CMG
Ref. produkt: 6XV1840-2AU10
