Nexans - IFSI-EMC Cu 1kV 4x16/16 Halogenfri

Nexans - IFSI-EMC Cu 1kV 4x16/16 Halogenfri

Nexans

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Nominelt ledertverrsnitt - 16 mm²

  • Lederklasse - Kl.2 = flertrådet

  • Antall ledere - 4

  • Materiale i ytre kappe - Polyolefin

  • Merkespenning U0 - 0,6 kV

Emballasje og betingelser

  • 1 MTR

  • Lagervare

EAN/GTIN

7045210042955

Elnummer

1067331

Leverandørens varenummer

10118597

Typebeskrivelse

IFSI-EMC 1kV med kobberleder

Nominelt ledertverrsnitt

16 mm²

Lederklasse

Kl.2 = flertrådet

Antall ledere

4

Materiale i ytre kappe

Polyolefin

Merkespenning U0

0,6 kV

Ledermateriale

Kobber

Leder overflate

Blank

Lederform

Rund

Lederisolasjon

Polyolefin

Ledermerkning

Farge

Laminert ytre kappe

Nei

Fiberoptiske elementer

Nei

Med jordleder

Ja

Indre ledende lag

Nei

Ytre ledende lag

Nei

Skjerm

Ja

Tilleggsledning

Nei

Blymantel

Nei

Konsentrisk leder

Kobber

Nominell tverrsnitt konsentrisk leder

16 mm²

Farge på ytre kappe

Svart

Ledende belegg

Nei

Langsgående vanntette ledere

Nei

Langsgående vannblokkerskjerm

Nei

Brannkarekteristikk iflg. EN 13501-6

Dca

Røykutviklingsklasse iflg. EN13501-6

s2

Dryppkarekteristikk iflg. EN13501-6

d2

Syreutviklingskarekteristikk iflg. EN13501-6

a2

Ytterdiameter omtrentlig

22,4 mm

Min. bøyeradius, stasjonær installasjon fast forlagt

180 mm

Maks tillatt ledertemperatur

90 °C

Godkjent utendørs driftstemperatur, fast montasje

-40...70 °C

Merkespenning U

1 kV

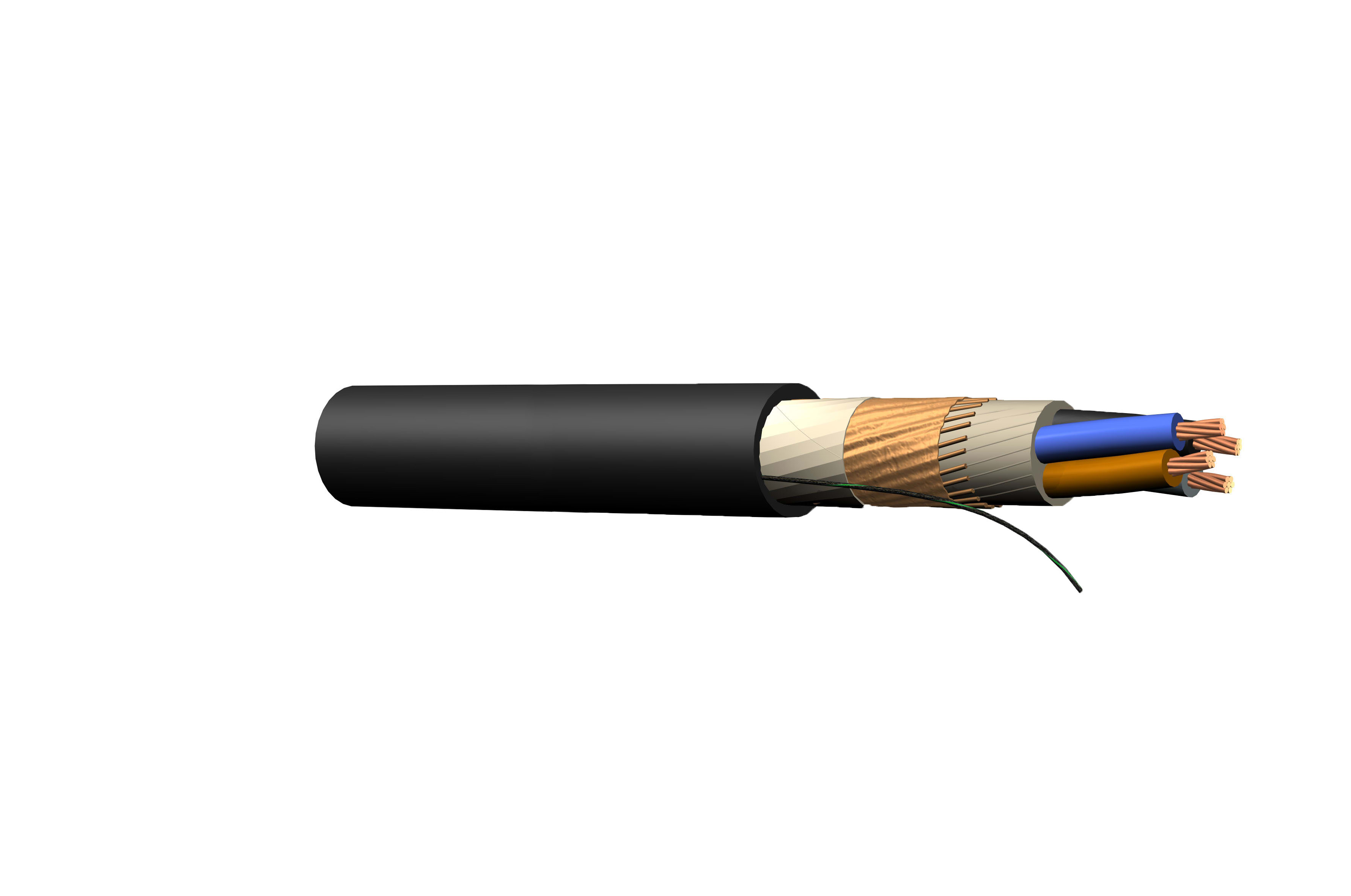

EMC skjermet installasjons- og jordkabel med kobberleder. PEX lederisolasjon, kobbberskjerm og Halogenfri flammehemmet polymer ytrekappe. Bruksområde: Anbefalt brukt i alle slags rom, samt utendørs. Kan forlegges direkte i jord uten ekstra beskyttelse. Kobberskjermen er dimensjonert slik at den tilfredsstiller kravene til jordleder (PE) eller til kombinert jord- og nøytralleder (PEN). Tverrsnittene fra 1,5 til 6 mm² leveres i EMC utførelse. IFSI er en halogenfri utgave av kabeltypen PFSP 1 kV. Konstruksjon og test standard: CENELEC HD 604-5D, NEK IEC 61034/EN 50268, NEK IEC 60754/EN 50267, NEK IEC 60332-3C/EN 50266 Konstruksjon: Leder: En- eller flertrådet glødet kobberleder, rund eller sektorformet. Isolasjon: PEX Fyllkappe/båndering: Ekstrudert eller viklet Konsentrisk leder (skjerm): For 1,5 – 6 mm2 består den konsentriske leder av et aluminiumsbånd med jordleder lagt direkte under båndet og i kontakt med dette i hele kabelens lengde. For større tverrsnitt består den av runde kobbertråder med motspiral. Båndering over skjerm: Viklet. (Kun for tverrsnitt 10 mm2 og større) Ytre kappe: Halogenfri, flammehemmet polymer Farge: Sort Maks. kontinuerlig ledertemperatur: 90 °C Min. inst. temp.: 10 °C
