Nexans - IFSI-EMC Cu 1kV 4x50/25 Halogenfri

Nexans - IFSI-EMC Cu 1kV 4x50/25 Halogenfri

Nexans

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Nominelt ledertverrsnitt - 50 mm²

  • Lederklasse - Kl.2 = flertrådet

  • Antall ledere - 4

  • Materiale i ytre kappe - Polyolefin

  • Merkespenning U0 - 0,6 kV

Emballasje og betingelser

  • 1 MTR

  • Lagervare

EAN/GTIN

7330000077041

Elnummer

1067353

Leverandørens varenummer

10180275

Typebeskrivelse

1067353

Nominelt ledertverrsnitt

50 mm²

Lederklasse

Kl.2 = flertrådet

Antall ledere

4

Materiale i ytre kappe

Polyolefin

Merkespenning U0

0,6 kV

Ledermateriale

Kobber

Leder overflate

Blank

Ledermotstand ved 20 °C

0,387 Ohm/km

Lederform

Sektorformet

Lederisolasjon

Polyolefin

Spesifikasjon lederisolasjon

XLPE

Merking av ledere iflg. HD 308 S2

Ja

Ledermerkning

Farge

Laminert ytre kappe

Nei

Fiberoptiske elementer

Nei

Med jordleder

Ja

Indre ledende lag

Nei

Ytre ledende lag

Nei

Skjerm

Ja

Tilleggsledning

Nei

Blymantel

Nei

Konsentrisk leder

Kobber

Nominell tverrsnitt konsentrisk leder

25 mm²

Farge på ytre kappe

Svart

Kabel geometri

Rund

Ledende belegg

Nei

Langsgående vanntette ledere

Nei

Langsgående vannblokkerskjerm

Nei

Røykfattig i henhold til IEC 61034-2

Ja

Halogenfri (i henhold til IEC 60754-2)

Ja

Brannkarekteristikk iflg. EN 13501-6

Dca

Røykutviklingsklasse iflg. EN13501-6

s2

Dryppkarekteristikk iflg. EN13501-6

d2

Syreutviklingskarekteristikk iflg. EN13501-6

a2

Oljebestandig iflg. EN 60811-404

Ja

Ytterdiameter omtrentlig

29 mm

Min. bøyeradius, stasjonær installasjon fast forlagt

232 mm

Vekt

2315 kg/km

Maks tillatt ledertemperatur

90 °C

Godkjent utendørs driftstemperatur, fleksibel montasje

-10...50 °C

Godkjent utendørs driftstemperatur, fast montasje

-40...70 °C

Merkespenning U

1 kV

Sertifisert for skipsinstallasjon

Nei

Sertifisert som flyplasskabel

Nei

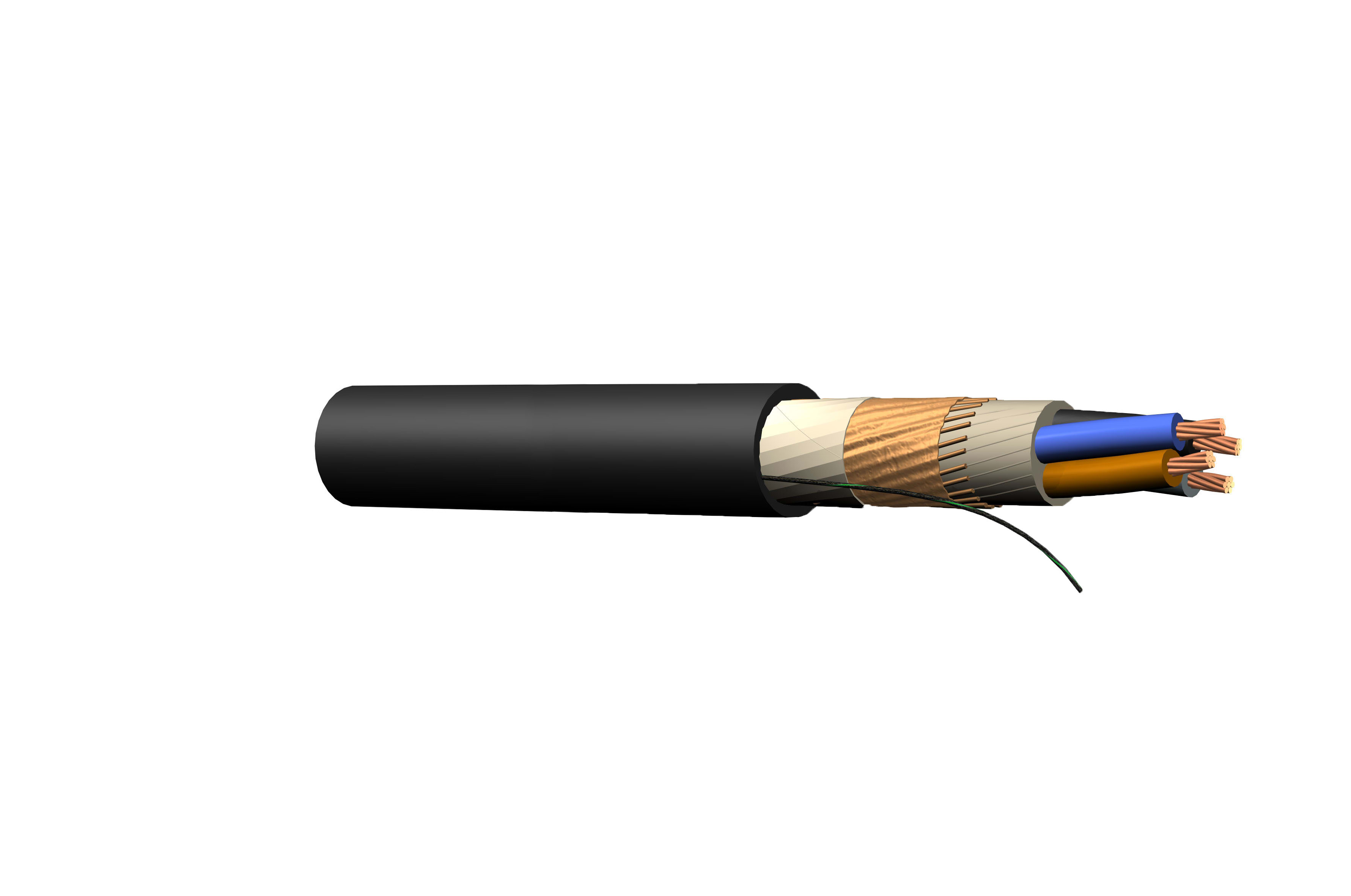

IFSI-EMC med Cu-Skjerm er en halogenfri installasjonskabel, med PEX (XLPE) isolerte ledere av flertrådet kobber. Runde ledere for tverrsnitt opp til og med 35 mm², mens større tverrsnitt, 50 mm² og større har sektorformede ledere. Skjerm av kobbertråder samt heldekkende kobberbånd i motspiral. Kobberbåndet kombinert med skjermledere av kobber gir lav transferimpedans. Skjermen kan enkelt tilkobles "EMC" innføringsnippler, og gir skjerming mot EMI (innstråling) og EME (utstråling) i henhold til EMC direktivet. For applikasjoner hvor det er behov for ytterligere skjerming kan RHEYFLEX POWER EMC HFFR vurderes. Ytre kappe i svart UV bestandig utførelse. Anbefalt brukt i alle slags rom, samt utendørs. Kan forlegges direkte i jord uten ekstra beskyttelse. Kobberskjermen er dimensjonert slik at den tilfredsstiller kravene til jordleder (PE). Tetting av kabeltamper: Hvis kabelen kappes, og tampen(e) blir liggende utendørs, må kabeltamper tettes øyeblikkelig. Dette for å unngå inntrengning av vann i leder som kan føre til korrosjon. Minimum installasjonstemperatur: 0 grader Celsius
