Nexans - RHEYFLEX® 500V -CH-OZ 2X0,75 - 10543048
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Ledermateriale - Kobber
Nominelt ledertverrsnitt - 0,75 mm²
Lederklasse - Kl.5 = mangetrådet
Antall ledere - 2
Materiale i ytre kappe - Polyolefin
Emballasje og betingelser
500 MTR
Skaffevare
Produktserie
EAN/GTIN
7045210122022
Elnummer
1092555
Leverandørens varenummer
10543048
Typebeskrivelse
RHEYFLEX® 500V -CH-OZ 2X0,75
Ledermateriale:
Kobber
Nominelt ledertverrsnitt:
0,75 mm²
Lederklasse:
Kl.5 = mangetrådet
Antall ledere:
2
Materiale i ytre kappe:
Polyolefin
Leder overflate:
Blank
Skjerm over snodde ledere:
Uten
Konfigurasjon snodde ledere:
Nei
Kabelskjerming:
Folie + fletting
Lederisolasjon:
Polyolefin
Spesifikasjon lederisolasjon:
Andre
Merking av ledere iflg. HD 308 S2:
nei
Ledermerkning:
Sifre
Med jordleder:
nei
Tilleggsledning:
nei
Støtteelement:
Uten
Spesifikasjon kappemateriale:
Andre
Farge på ytre kappe:
Grå
Skjerm:
nei
Kabel geometri:
Rund
Beskyttelsesbarriere:
Uten
Torsjonsbeskyttelse:
nei
Armering:
Uten
Røykfattig i henhold til IEC 61034-2:
Ja
Brannkarekteristikk iflg. EN 13501-6:
Dca
Røykutviklingsklasse iflg. EN13501-6:
s2
Dryppkarekteristikk iflg. EN13501-6:
d2
Syreutviklingskarekteristikk iflg. EN13501-6:
a2
Oljebestandig iflg. EN 60811-404:
nei
Kuldebestandig iflg. EN 60811-504+505+506:
nei
Ytterdiameter omtrentlig:
6 mm
Godkjent utendørs driftstemperatur, fleksibel montasje:
0...70 °C
Godkjent utendørs driftstemperatur, fast montasje:
-30...70 °C
Merkespenning U0:
300 V
Merkespenning U:
500 V
Lederform:
Rund
Vekt:
55 kg/km
Kabelen er konstruert slik at den i liten grad påvirker eller blir påvirket av eksterne elektomangetiske støykilder og/eller utstyr.
Kabelen er primært konstruert for overføring av signaler. Egnet som transmisjonskabel for måling, kontroll og reguleringssystemer tilknyttet maskiner og utstyr. Samt for industri og produksjonslinjer hvor det er nødvendig med fleksibel kabel. Kabelen tåler (fri) bevegelse, men er ikke beregnet for applikasjoner med tvungen føring og repeterende gjentagelse.
Tverrsnitt fra 10 mm² og større er tiltenkt brukt som forsyningskabel i fast installasjon, eller for verktøy i produksjonslinjer.
RHEYFLEX® 500V -CH- kan benyttes i tørre og fuktige rom, men anbefales ikke permanent neddykket i vann. Kabelen kan installeres utendørs, med ekstra beskytelse, men ikke anbefalt nedgravd i bakken. Ikke egnet for applikasjoner med torsjonskrefter (vridning).

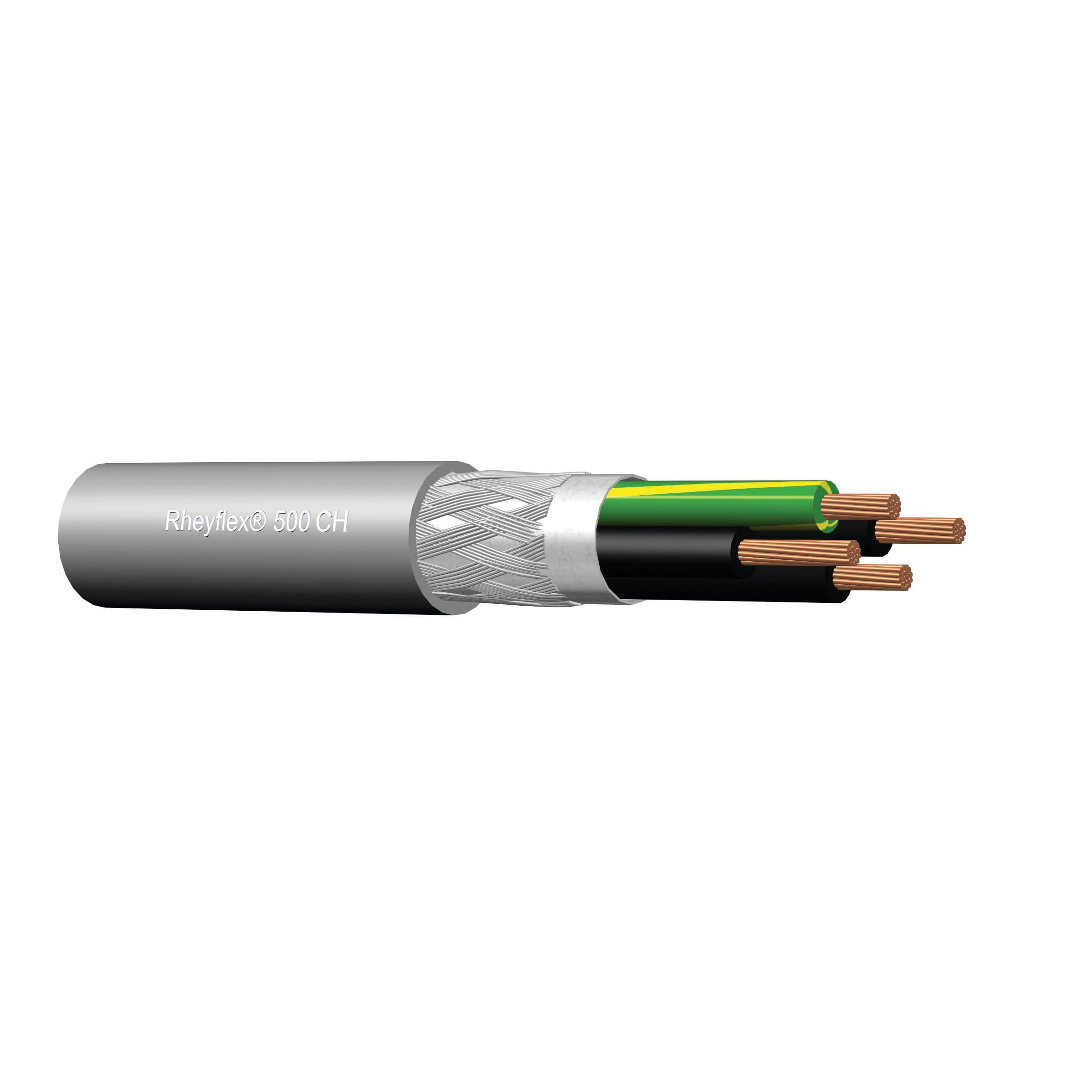

KONSTRUKSJON
Leder
Rent kobber mangetrådet, IEC 60228; DIN VDE 0295, Klasse 5
Isolasjon
Halogenfritt kompound, Type TS EN 50290-2-26
Isolasjonsfarge
TS EN 50334, DIN VDE 0293. Sort isolasjon med hvit nummermerking
Kabeloppbygning
Gruppevis snodd
Skjerm
Fortinnet flettet kobberskjerm og aluminiumsfolie
Ytrekappe
Halogenfritt kompound, Type TS EN 50290-2-27
Identifikasjon
I henhold til DIN VDE 0293:1990-01
JZ: sort, hvit nummerering med gul/grønn leder
OZ: sort, hvit nummerering uten gul/grønn leder
JB: fargede ledere I henhold til HD 308 S2
Silikonfri: Ja
Bending factor when installed: D>25mm: 6 (xD); D<25mm: 4 (xD)
Motstandsdyktighet i olje: Ja
Type JZ= G/G jordleder og nummermerkede ledere
Type OZ= Uten jordleder med nummermerkede ledere
Type JB= G/G jordleder og fargede ledere
