nVent ERIFLEX - Jordskinnesats EC450 - 1706434 (562100)

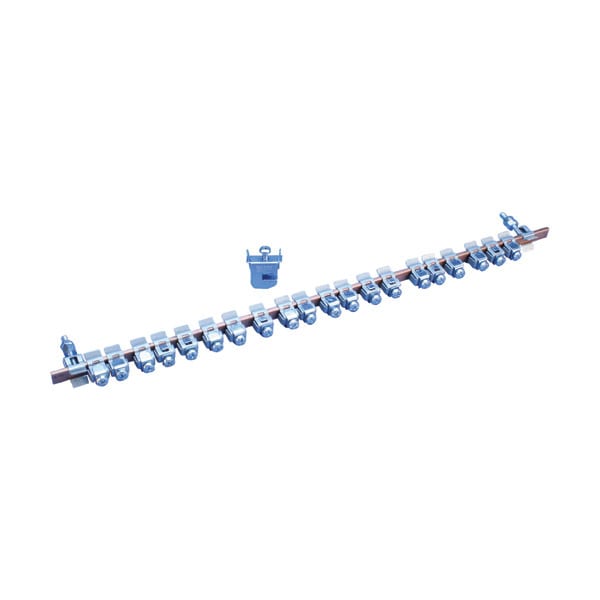

Jordskinnesats EC 450 et sett med jordskinne og jordklemmer i kobber og elektrogalvanisert stål. Består av jordskinne 12 x 4 x 475 mm og 2 stk. CLIP M6 festebolt type hann, med bolter M6 for montering av hele jordskinnen i hver ende på underlaget til en stålskinne eller en DIN skinne eller rett på stålrammen eller platen i tavler eller skap. KIT EC 450 inneholder 1 stk. EC 35 som er en jordingsklemme i elektrogalvanisert stål som man ikke trenger å bore hull til for å feste. EC 35 settes på jordskinnen. Passer alle jordskinner med tykkelse 5-10 mm. Monteres inn på kanten av jordskinnen slik at bredden på jordskinnen ikke er av betydning og klemmen kan brukes på alle typer jordskinner. EC 35 kan flyttes til ønsket posisjon på jordskinnen og har ekstra griperiller for god kontakt med jordskinnen. Tilkobling av ledere kan gjøres før klemmes festes på jordskinnen. En ekstra plate i klemmen gir godt kontaktrykk og gir god kontakt for jordlederen. Egner seg godt som jordingsklemme i installasjoner med vibrasjon. Passer for jordledere fra 1,5-35 mm² og for flate fleksible ledere med bredde opp til 12 mm. Tiltreknings moment på bolt er 6 Nm. KIT EC 45O inneholder 20 stk. EC 16-5 som er en jordingsklemme i elektrogalvanisert stål som man ikke trenger å bore hull til for feste. EC 16-5 «snappes» på jordskinnen og kan flyttes til ønsket posisjon. Tilkobling av ledere kan gjøres før klemmes festes på jordskinnen. Egner seg godt som jordingsklemme i installasjoner med vibrasjon. Passer for jordledere fra 1,5-16 mm² og for flate fleksible ledere med bredde 5 mm.
