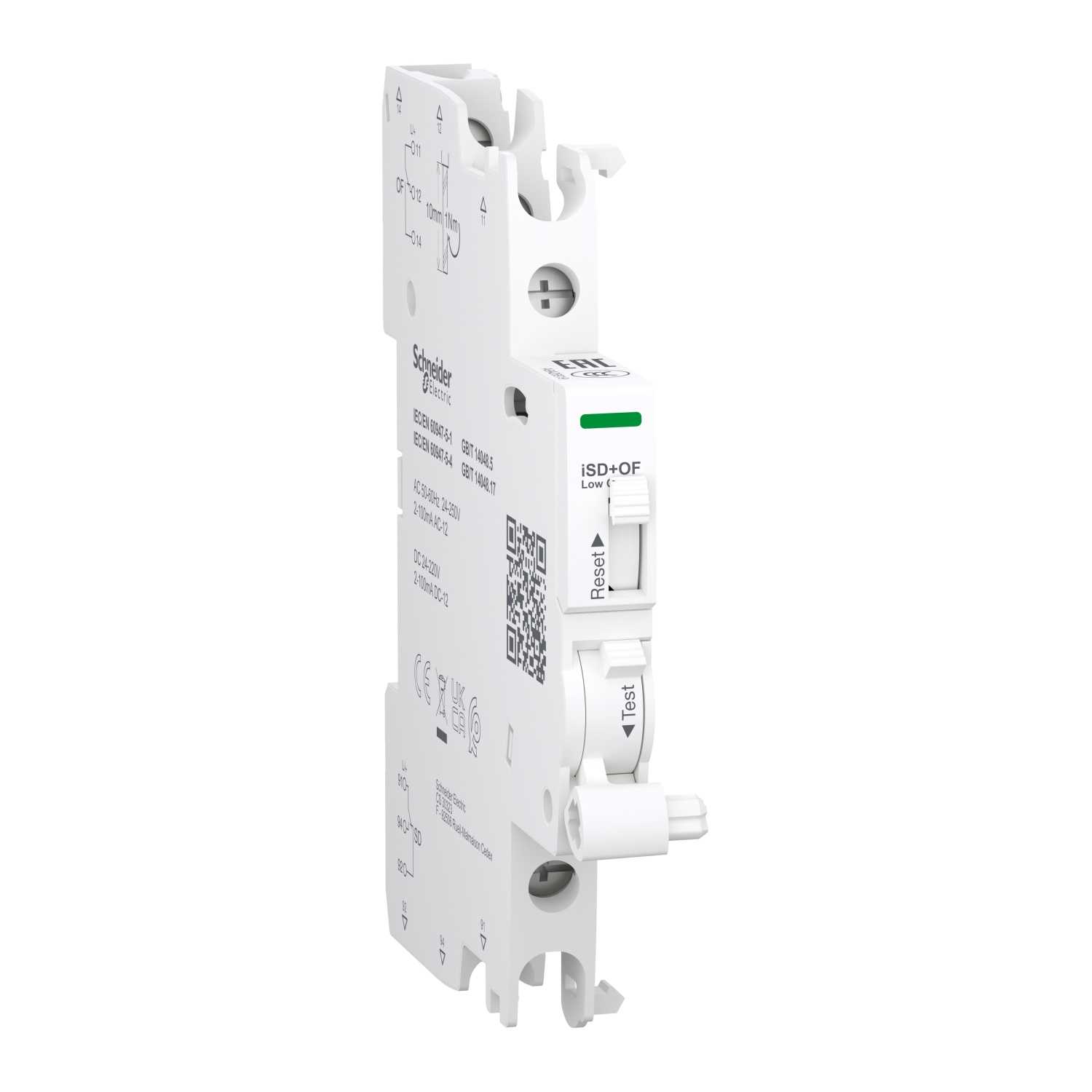

Schneider Electric - A9 iSD+OF 2OC 2-100mA hjelpe- - A9A26919

Dette elektriske Acti9 hjelpeutstyret, er en modulær hjelpekontakt som brukes for fjernindikasjon av posisjonen til den tilhørende enheten. Den er spesielt egnet som signalgiver til innganger på programmerbare logiske styringer (PLS’er). Merkestrømmen (In) er fra 2mA til 100mA med driftsfrekvens på 50Hz til 60Hz ved 24VAC til 250VAC, og fra 2mA til 100mA ved 24VDC til 220VDC. Den har 2 kontakter med type C/O (vekselkontakt), hvor den ene er en hjelpekontakt (iOF) og den andre en feilsignalkontakt (iSD). Den er beregnet for installasjoner i små bedrifter, bygninger, kritiske bygninger, helsevesen, industri, datasenter og infrastrukturer. Denne hjelpe- og feilsignalkontakten er kompatibel med Acti9-serier som iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, samt iC60 og iID automatsikring og jordfeilbryter med dobbeltklemme. Den kan også benyttes på Acti9-serier som iID, iDPN Vigi, iSW-NA, ARA, iC60 og RCA-enheter som inkluderer 2 vekselkontakter. Hvis det ikke er noen samleskinne, er den også kompatibel med iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. iSD+OF brukes enten for kortnavn på enheten eller kompatibilitetskode. Den mekaniske indikatoren er gitt på produktet for signalering (lokal). Den har skruklemmer i bunnen. Tverrsnitt og antall ledere per klemme: Tilkoblingen tillater tilkobling med 1 stk ènleder med tverrsnitt fra 1mm² til 4mm², eller 2 stk ènledere med tverrsnitt2,5 mm². Flertrådet kobberleder fra 0,5 mm² til 2,5 mm. Mangetrådet kobberleder med endehylse (2 ledere) opp til 1,5 mm². Tiltrekkingsmomentet på tilkoblingen er 1N.m (nederst) for PZ1 skrutrekkertype.
Nominell isolasjonsspenning (Ui) er opptil 500V. Den har en nominell impulsmotstandsspenning (Uimp) på 4kV. Antall moduler à 18 mm = 0,5. Dimensjonene er (B) 9 mm x (H) 86 mm x (D) 73 mm. Produktfargen er hvit (RAL 9003). Forurensningsgraden er 3. Tropicaliseringsnivået er behandling 2. I henhold til IEC 60529-standarden er IP-beskyttelsesgraden IP20. Driftstemperaturen er fra -25°C til +70°C. Lagringstemperaturen er fra -40°C til +85°C. Dette produktet er i samsvar med EN/IEC 60947-5-1 og EN/IEC 60947-5-4 standarder. Dette produktet er sertifisert med CE- og UKCA-merker.
