Schneider Electric - A9 RCD+AFD-mod, iC60L 2P40A - A9TYB4240

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

Merkespenning - 230...230 V
Nominell strøm - 40 A
Nominell feilstrøm - 0,03...0,03 A
Antall poler - 2
Lekkasjestrømtype - A

Emballasje og betingelser

1 STK
Skaffevare

EAN/GTIN

3606481906045

Elnummer

1603237

Leverandørens varenummer

A9TYB4240

Typebeskrivelse

A9TYB4240

Merkespenning:

230...230 V

Nominell strøm:

40 A

Nominell feilstrøm:

0,03...0,03 A

Antall poler:

Lekkasjestrømtype:

Justerbar nominell feilstøm:

nei

Maks forsinkelse:

0 ms

Justerbar forsinkelse:

nei

Støtstrømskapasitet:

3 kA

Frekvens:

50 Hz

Nominell isolasjonspenning Ui:

250 V

Merkespenningstyrke Uimp:

4 kV

Tilkoblingsbart ledertverrsnitt entrådet:

1...16 mm²

Tilkoblingsbart ledertverrsnitt flertrådet:

1...10 mm²

Beskyttelse mot feilutløsing:

Med forriglingsmekanisme:

nei

Beskyttelsesklasse IP:

IP20

Forurensningsgrad:

Omgivelsestemperatur under drift:

-25...40 °C

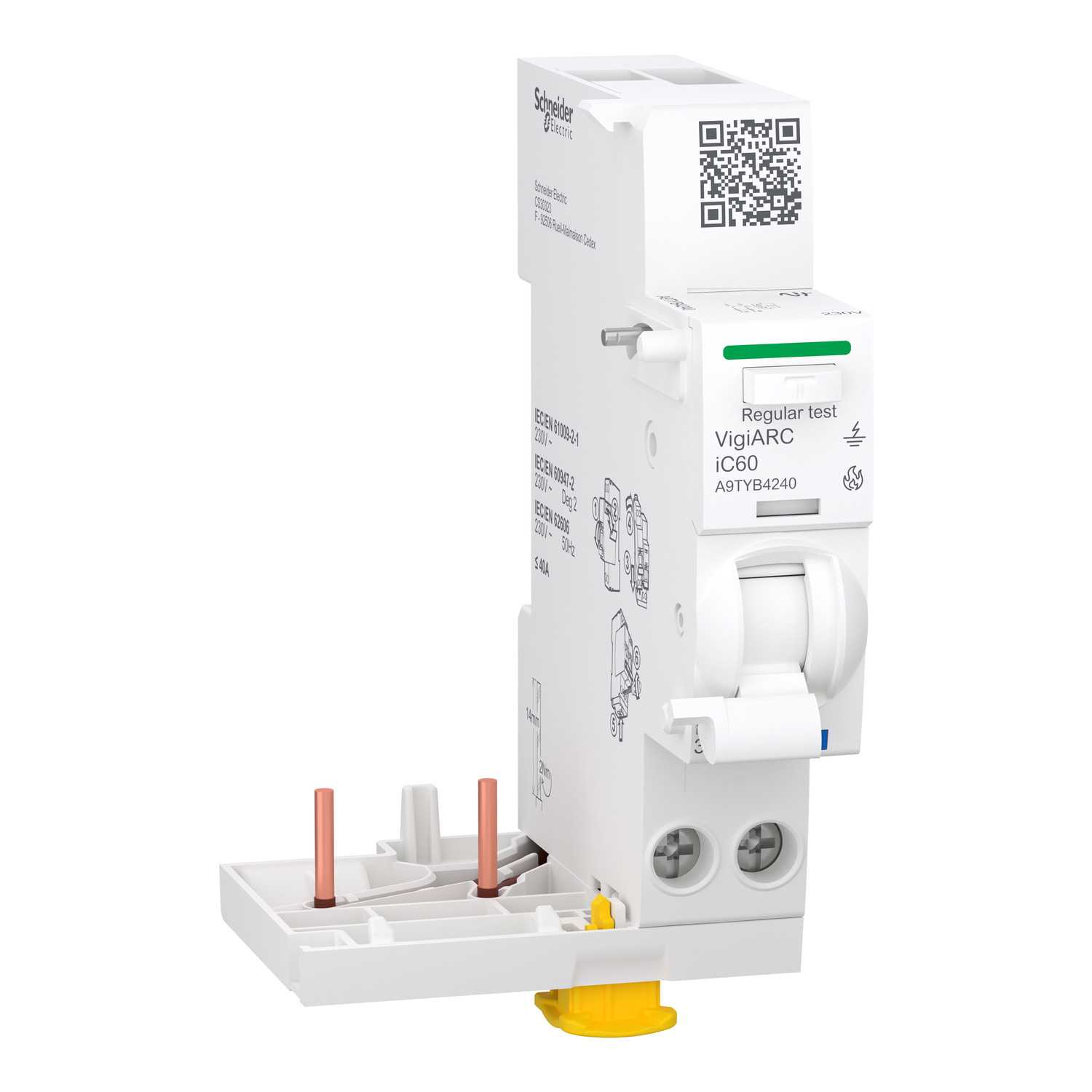

Dette Acti9 Active VigiARC iC60-produktet kombinerer lysbuefeildeteksjon og jordfeilbeskyttelse. Den er 2P med 2 beskyttede poler og 40A merkestrøm. Jordfeilbeskyttelsesklassen er A-SI type med en følsomhet på 30mA, momentan. Denne tilleggsblokken kan monteres på Acti9 iC60L automatsikring med merkestrøm fra 6A til 40A, B-kurve eller C-kurve. Dens 2 unike VisiTrip-indikatorer reduserer feilsøkingstiden ved å vise den defekte kursen og raskt identifisere feilårsak. Den har en elektrisk levetid opp til 10000 sykluser og en mekanisk levetid opp til 20000 sykluser. Ui-merket isolasjonsspenning er 250VAC. Produktet monteres på en DIN-skinne. Bredden er 1 modul à 18mm. Fargen er hvit (RAL9003). Dimensjonene inkludert samleskinnen er (B) 54mm x (H) 91mm x (D)73mm. Den har en IP20-grad (i henhold til IEC/EN 60529-standarden) og IP40 ved montasje i modulær kapsling. Dette produktet er i samsvar med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1 standard.
