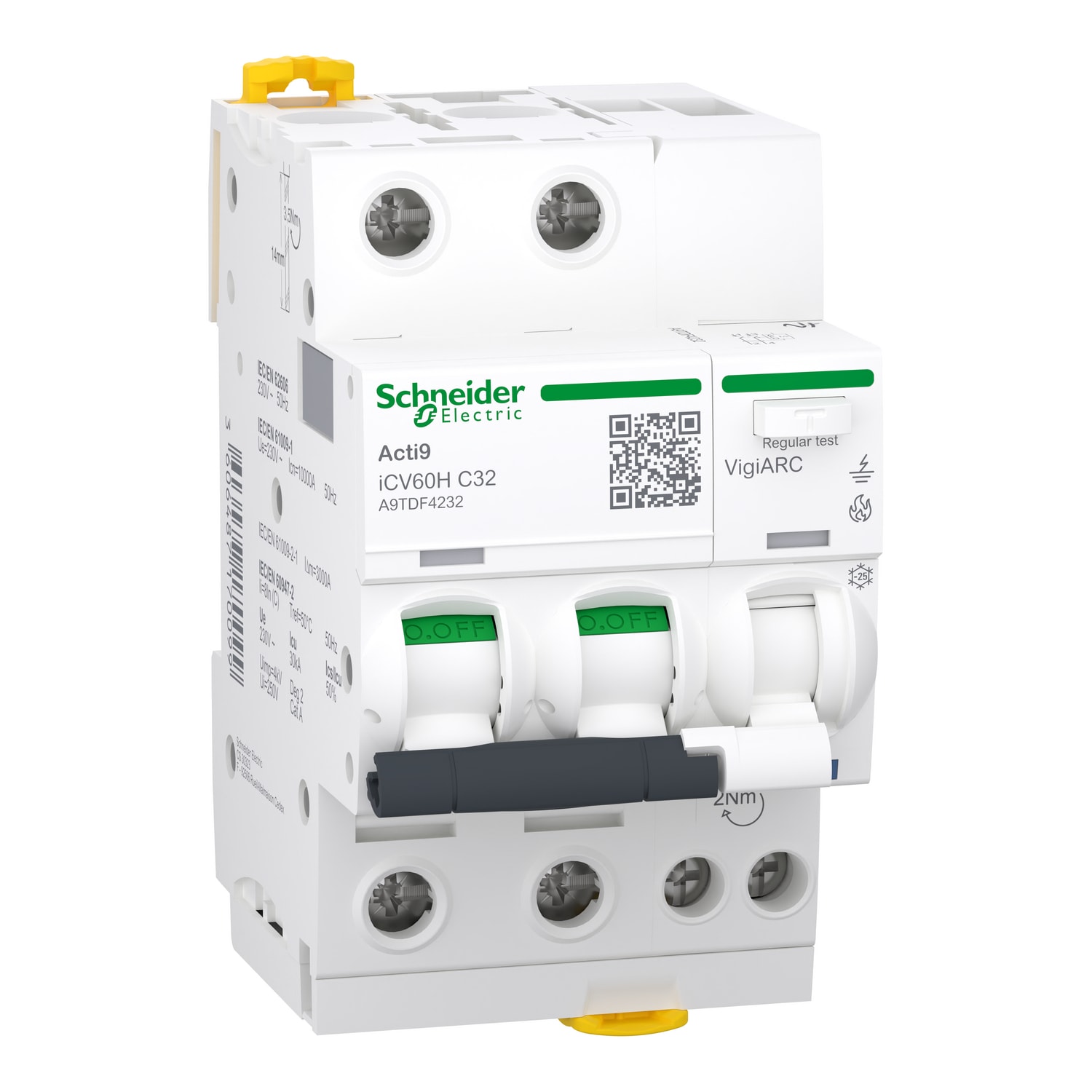

Schneider Electric - Acti9 iCV60H ARC 2P C 32A 30mA - A9TDF4232
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Antall poler - 2
Merkestrøm - 32 A
Nominell feilstrøm - 0,03 A
Lekkasjestrømtype - A
Utløsningskarakteristikk - C
Emballasje og betingelser
1 STK
Skaffevare
Produktserie
EAN/GTIN
3606487170099
Elnummer
1614715
Leverandørens varenummer
A9TDF4232
Typebeskrivelse
A9TDF4232
Antall poler:
2
Merkestrøm:
32 A
Nominell feilstrøm:
0,03 A
Lekkasjestrømtype:
A
Utløsningskarakteristikk:
C
Merkespenning:
230 V
Energibegrensningsklasse:
3
Nominell frakoblingsevne iflg EN 61009:
10 kA
Nominell brytekapasitet etter IEC 60947-2:
30 kA
Frekvens:
50 Hz
Overspenningskategori:
3
Forurensningsgrad:
2
Bredde i antall modulmellomrom:
3
Innbyggingsdybde:
44 mm
Tilleggsinnretning fabrikkmontert:
Brannbryter
Styrespenningstype for hjelpekretser:
AC
Beskyttelsesklasse IP:
IP20
Dette er et Acti9 iCV60 lysbuevern med jordfeilautomat. Den er 2P, 32A C kurve. I2=1,45 Jordfeilbeskyttelsen er klasse A-SI med 30 mA følsomhet. Jordfeilbeskyttelsen er momentan. Bryteevnen er inntil 10000A ved 230VAC iht. EN/IEC 61009-2-1 og 10kA ved 230VAC iht. EN/IEC61947-2. Dette prorduktet beskytter mot kortslutning, overbelastning, elektrisk sjokk ved direkte kontakt og brannfarer. De to unike VISI-TRIP indikatorene reduserer tiden det tar å finne hvilken kurs som er utkoblet og hva som er årsaken til utkoblingen. Den grønne VISI-STRIP indikatoren ved betjeningshåndtaket viser at alle kontaktene er åpne og at det dermed er klart for vedlikehold nedstrøms. Den elektriske holdbarheten er inntil 10000 sykluser og den mekansik inntil 20000 sykluser. Isolasjonsmerkespenningen Ui er 250VAC. Strømbegrensingsklassen er 3, noe som forbedrer kostnadene for nedstrøms vern. Produktet monteres på DIN-skinne. Bredden er 3 moduler à 18 mm. Forurensingsgraden er 2. Fargen er hvit (RAL9003). De fysiske målene er (B) 54mm x (H) 91mm x (D) 73mm. Den er IP20 (iht. IEC/EN 60529 standarden) og blir IP40 når den monteres i en modulær kapsling. Dette produktet er iht. produktstandardene EN/IEC 62606, EN/IEC 61009-2-1 og EN/IEC 60947-2.
