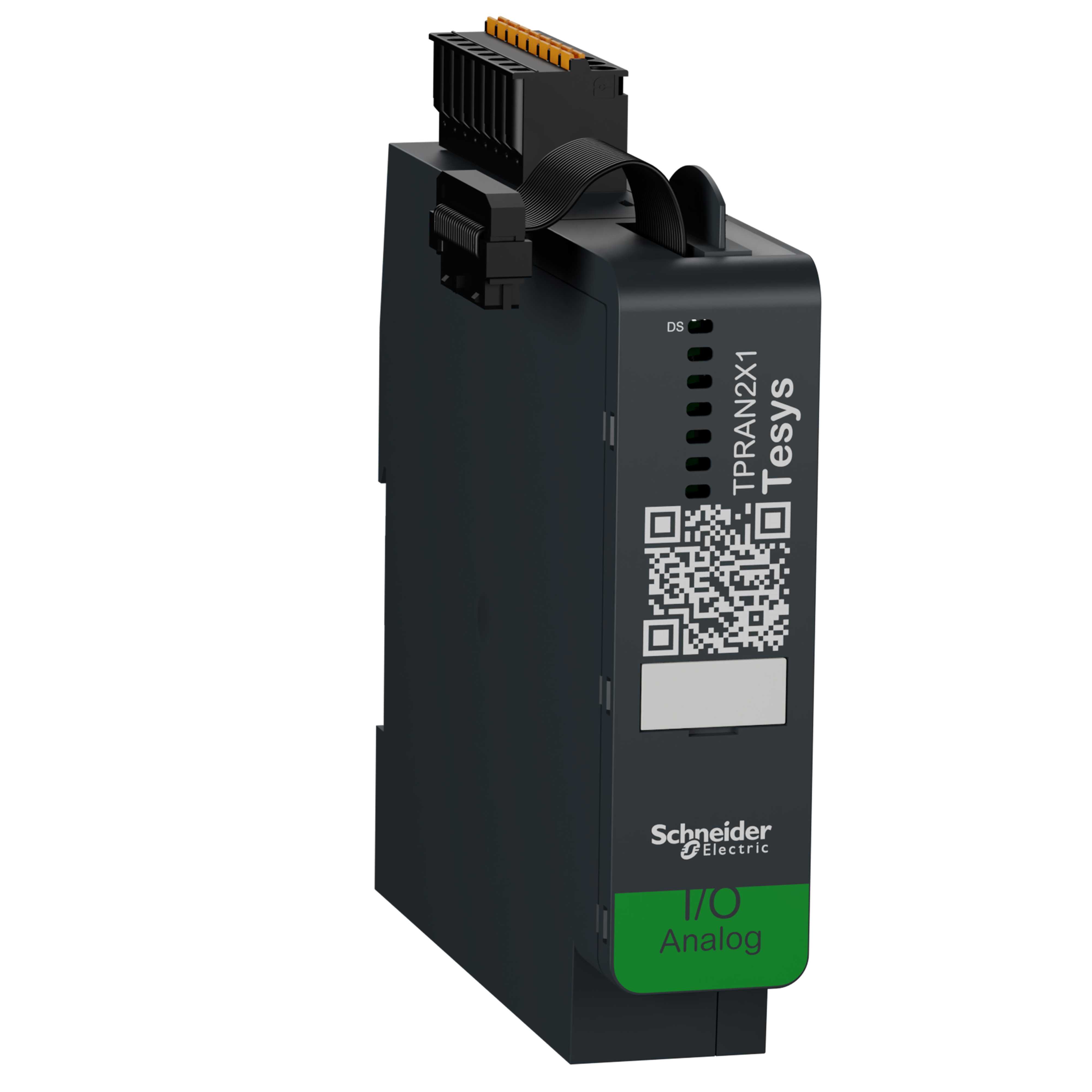

Schneider Electric - Analog IO module TeSys island 2 innganger - 1 utgang

Schneider Electric - Analog IO module TeSys island 2 innganger - 1 utgang

Schneider Electric

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Forsyningsspenning ved AC 50 Hz - 0...0 V

  • Forsyningsspenning ved DC - 20,4...28,8 V

  • Antall analoge innganger - 2

  • Antall analoge utganger - 1

  • Feltbusstilkobling via separat busskobling, mulig - Ja

Emballasje og betingelser

  • 1 STK

  • Skaffevare

EAN/GTIN

3606489832902

Elnummer

4177209

Leverandørens varenummer

TPRAN2X1

Typebeskrivelse

4177209

Forsyningsspenning ved AC 50 Hz

0...0 V

Forsyningsspenning ved DC

20,4...28,8 V

Antall analoge innganger

2

Antall analoge utganger

1

Feltbusstilkobling via separat busskobling, mulig

Ja

Forsyningsspenning ved AC 60 Hz

0...0 V

Type matespenning

DC

Inngang, strøm

Ja

Inngang, spenning

Ja

Inngang, motstand (resistor)

Nei

Inngang, resistanstermometer

Ja

Inngang, termoelement

Ja

Inngående signal, kan konfigureres

Ja

Analoge innganger, oppløsning (bit)

16 Bit

Utgang, strøm

Ja

Utgang, spenning

Ja

Utgående signal, kan konfigureres

Ja

Analoge utganger, oppløsning (bit)

12 Bit

Kofigurerbare Analoge innganger

Ja

Kofigurerbare Analogeutganger

Ja

Antall hardware-grensesnitt industrielt ethernet

0

Antall HF-grensesnitt PROFINET

0

Antall hardware-grensesnitt RS232

0

Antall hardware-grensesnitt RS422

0

Antall hardware-grensesnitt RS485

0

Antall hardware-grensesnitt seriell TTY

0

Antall hardware-grensesnitt parallelle

0

Antall HF-grensesnitt Trådløst

0

Antall hardware-grensesnitt USB

0

Antall hardware-grensesnitt andre

2

Støtter TCP/IP-protokoll

Nei

Støtter PROFIBUS-protokoll

Nei

Støtter CAN-protokoll

Nei

Støtter INTERBUS-protokoll

Nei

Støtter ASI-protokoll

Nei

Støtter EIB-protokoll

Nei

Støtter Modbus-protokoll

Nei

Støtter Data-Highway-protokoll

Nei

Støtter DeviceNet-protokoll

Nei

Støtter SUCONET-protokoll

Nei

LON-protokoll

Nei

Støtter protokollen for PROFInet IO

Nei

Støtter protokollen for PROFInet CBA

Nei

Støtter SERCOS-protokoll

Nei

Støtter protokollen for Foundation Fieldbus

Nei

Støtter protokollen for Ethernet/IP

Nei

Støtter protokollen for AS-Interface Safety at Work

Nei

Støtter protokollen for DeviceNet Safety

Nei

Støtter INTERBUS Safety protokoll

Nei

Støtter protokollen for PROFIsafe

Nei

Støtter protokollen for SafetyBUS p

Nei

Støtter protokoll for andre bussystemer

Ja

Radiostandard Bluetooth

Nei

Radiostandard WLAN 802.11

Nei

Standardnett GPRS

Nei

Standardnett GSM

Nei

Standardnett UMTS

Nei

IO link master

Nei

Systemtilbehør

Ja

Beskyttelsesklasse IP

IP20

Type strømtilkobling

Stikktilkobling

Skinnemontering er mulig

Ja

Vegg-/direktemontering mulig

Nei

Panelinnbygging mulig

Nei

Rack-montering mulig

Nei

For sikkerhetsfunksjoner

Nei

SIL iflg. IEC 61508

Uten

Ytelsesnivå etter. EN ISO 13849-1

Uten

Tilhørende drift (Ex ia)

Nei

Tilhørende drift (Ex ib)

Nei

Eksplosjonsvernskategori for gass

Uten

Eksplosjonsvernskategori for støv

Uten

Bredde

25 mm

Høyde

118 mm

Dybde

114 mm

TeSys Island er en flerfunksjonell, digital laststyringsløsning designet for å starte, beskytte og styre motorer/elektriske belastninger opp til 80A/37kW/40hP (AC3). Den er objektorientert og gjør maskiner Industri 4.0-kompatible. Enkel fjerntilgang til applikasjonsdata for tidlig diagnostikk/forebyggende vedlikehold.
I tillegg støtter TeSys Island store automatiseringsfeltbusser som Ethernet /IP, Modbus TCP, Profinet og Profibus. Den er lett integrert i EcoStruxure ™ Machine Expert av Schneider Electric samt Rockwells Studio 5000 og kan enkelt integreres i tredjeparts TIA-portaler.
-Opptil 20 moduler og 1 busskobling (opptil 112 cm lengde)
-Montering med ett klikk på DIN-skinne og ingen behov for kontrollkabling på moduler
-Ingen hjelpekabler kreves, takket være full tilkobling via feltbuss
-Alle justeringer og innstillinger er digitalisert, ingen mekaniske ringer eller DIP-brytere
-Digital og analog I/Os tilgjengelig
-Ulike produkter i samsvar med internasjonale standarder (IEC / UL / CSA 61010, IEC / UL / CSA 60947, GB / T14018)
-Bare 21 kommersielle referanser for hele systemet, inkludert 5 standard motorstartere og 5 SIL motorstartere for funksjonelle sikkerhetssystemer som definert i IEC 61508, IEC 62061 og ISO 13849-1
-Energiforbruksovervåking på hver belastning og systemnivå
-Cybersikkerhet innebygd i systemet (Achilles Level 2) og i samsvar med IEC 62443 SDL-prosesser.
Fordeler
-Med en katalog med TeSys Avatars som representerer lastfunksjonaliteter og grunnleggende applikasjoner, knyttet til Digital Twin i Industry 4.0, gir TeSys Island intuitiv og forenklet prosjektering av maskiner, samtidig som det reduserer maskinens ferdgistillelsestid.
-Den objektorienterte tilnærmingen til TeSys Avatars gjør det mulig for brukere å fokusere på maskinens utvikling, integrasjon og kontroll, i stedet for på valg og igangkjøring av hver elektromekanisk komponent.
-TeSys Island eliminerer behovet for ytterligere innganger og utgangsmoduler (I/O) for kontroll.
-Brukere kan velge de elektromekaniske enhetene uten spesifikk kompetanse, takket være den elektroniske Motor Control Configurator.
-TeSys Island er enkel å ta i bruk gjennom integrasjon med EcoStruxure Machine Expert Engineering Suite.
-Reduser maskinens nedetid med sikret fjerntilbakestilling, som medfører en rask og enkel omstart.
-Raskere utskifting av enheter takket være innebygde funksjoner og SD-kort.
En dataleverandør
-TeSys Islands data gir sluttbrukeren muligheten til å ta smarte beslutninger på forhånd, takket være forhåndsalarmer som hjelper å redusere maskinstopp og nedetid.
-Innebygd Avatar-logikk i TeSys Island busskoblinger fører til redusert PLC-programmeringstid.
-Takket være det integrerte drifts- og vedlikeholdsverktøyet (OMT) som en webserver, utføres igangkjøring, vedlikehold, diagnose og feilsøking, selv uten behov for installasjon av programvare.
-EcoStruxure Machine Advisor, en del av EcoStruxure Apps & Analytics-arkitekturen, har et instrumentpanel som viser energiforbruk og andre kritiske data for ledere på C-nivå og anlegg, samt avansert diagnostikk av spesielle problemer.
-EcoStruxure Augmented Operator Advisor, en del av EcoStruxure Apps & Analytics-arkitekturen, gir operatøren eller vedlikeholdstjenesten enkel, sikker tilgang til sanntidsdataene fra maskinen mens den er i drift, samt datablad, opplæringsprogrammer og andre dokumenter som brukes under drift eller vedlikehold.
-Ved å koble TeSys Island til EcoStruxure Machine-arkitekturen, er det mulig å spore, overvåke og øke systemytelsen eksternt og utføre vedlikehold utenfor driftstiden.
-Med prediktive alarmer har brukerne nå bedre oversikt over applikasjonens status og kan igangsette nødvendige tiltak for å unngå strømbrudd.
-Med autonom kontrollmodus kan brukere nå stole på Avatar-logikk for å kontrollere grunnleggende applikasjonsoperasjoner basert på sensorene i applikasjonen
