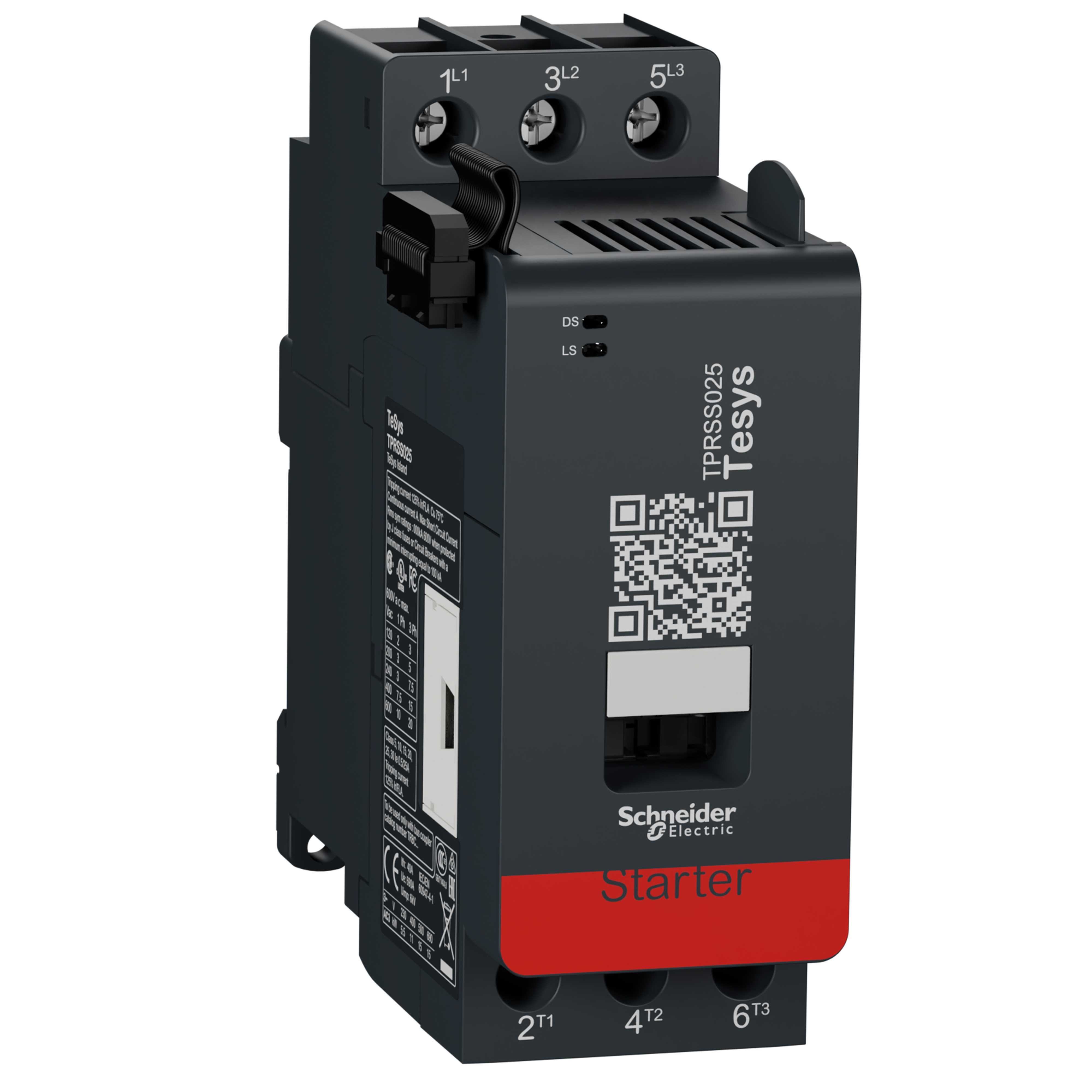

Schneider Electric - Direkte SIL-start TeSys island 30A AC-1, 25A AC-3, 11kW/15hk
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Antall innganger - 1
Antall motoruttak - 1
Motorens beregningsdriftstrøm - 0,5...25 A
Beskyttelsesklasse IP - IP20
Feltbusstilkobling via separat busskobling, mulig - Ja
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606489832803
Elnummer
4177109
Leverandørens varenummer
TPRSS025
Typebeskrivelse
4177109
Antall innganger
1
Antall motoruttak
1
Motorens beregningsdriftstrøm
0,5...25 A
Beskyttelsesklasse IP
IP20
Feltbusstilkobling via separat busskobling, mulig
Ja
Forsyningsspenning ved AC 50 Hz
0...0 V
Forsyningsspenning ved AC 60 Hz
0...0 V
Forsyningsspenning ved DC
20,4...28,8 V
Type matespenning
DC
Tillatt spenning ved inngang
0...690 V
Type inngangsspenning
AC
Type digital utgang
Uten
Tillatt spenning ved utgang
0...690 V
Type utgangsspenning
AC
Kortslutningsbeskyttelse, utganger tilgjengelig
Nei
Motorstrøm parameterinnstilling tilgjengelig
Nei
Tilkoblingstype for motorutgang
Skrukobling
Med bremseutgang
Nei
Med termisk motorvern
Ja
Antall hardware-grensesnitt industrielt ethernet
0
Antall HF-grensesnitt PROFINET
0
Antall hardware-grensesnitt RS232
0
Antall hardware-grensesnitt RS422
0
Antall hardware-grensesnitt RS485
0
Antall hardware-grensesnitt seriell TTY
0
Antall hardware-grensesnitt parallelle
0
Antall HF-grensesnitt Trådløst
0
Antall hardware-grensesnitt USB
0
Antall hardware-grensesnitt andre
2
Optisk grensesnitt
Nei
Støtter TCP/IP-protokoll
Nei
Støtter PROFIBUS-protokoll
Nei
Støtter CAN-protokoll
Nei
Støtter INTERBUS-protokoll
Nei
Støtter ASI-protokoll
Nei
Støtter EIB-protokoll
Nei
Støtter Modbus-protokoll
Nei
Støtter Data-Highway-protokoll
Nei
Støtter DeviceNet-protokoll
Nei
Støtter SUCONET-protokoll
Nei
LON-protokoll
Nei
Støtter protokollen for PROFInet IO
Nei
Støtter protokollen for PROFInet CBA
Nei
Støtter SERCOS-protokoll
Nei
Støtter protokollen for Foundation Fieldbus
Nei
Støtter protokollen for Ethernet/IP
Nei
Støtter protokollen for AS-Interface Safety at Work
Nei
Støtter protokollen for DeviceNet Safety
Nei
Støtter INTERBUS Safety protokoll
Nei
Støtter protokollen for PROFIsafe
Nei
Støtter protokollen for SafetyBUS p
Nei
Støtter protokoll for andre bussystemer
Ja
Radiostandard Bluetooth
Nei
Radiostandard WLAN 802.11
Nei
Standardnett GPRS
Nei
Standardnett GSM
Nei
Standardnett UMTS
Nei
IO link master
Nei
Systemtilbehør
Ja
Type strømtilkobling
Stikktilkobling
Skinnemontering er mulig
Ja
Vegg-/direktemontering mulig
Nei
Panelinnbygging mulig
Nei
Rack-montering mulig
Nei
For sikkerhetsfunksjoner
Ja
SIL iflg. IEC 61508
2
Ytelsesnivå etter. EN ISO 13849-1
Level d
Tilhørende drift (Ex ia)
Nei
Tilhørende drift (Ex ib)
Nei
Eksplosjonsvernskategori for gass
Uten
Eksplosjonsvernskategori for støv
Uten
Bredde
45 mm
Høyde
121 mm
Dybde
115 mm
TeSys Island er en flerfunksjonell, digital laststyringsløsning designet for å starte, beskytte og styre motorer/elektriske belastninger opp til 80A/37kW/40hP (AC3). Den er objektorientert og gjør maskiner Industri 4.0-kompatible. Enkel fjerntilgang til applikasjonsdata for tidlig diagnostikk/forebyggende vedlikehold.
I tillegg støtter TeSys Island store automatiseringsfeltbusser som Ethernet /IP, Modbus TCP, Profinet og Profibus. Den er lett integrert i EcoStruxure ™ Machine Expert av Schneider Electric samt Rockwells Studio 5000 og kan enkelt integreres i tredjeparts TIA-portaler.
-Opptil 20 moduler og 1 busskobling (opptil 112 cm lengde)
-Montering med ett klikk på DIN-skinne og ingen behov for kontrollkabling på moduler
-Ingen hjelpekabler kreves, takket være full tilkobling via feltbuss
-Alle justeringer og innstillinger er digitalisert, ingen mekaniske ringer eller DIP-brytere
-Digital og analog I/Os tilgjengelig
-Ulike produkter i samsvar med internasjonale standarder (IEC / UL / CSA 61010, IEC / UL / CSA 60947, GB / T14018)
-Bare 21 kommersielle referanser for hele systemet, inkludert 5 standard motorstartere og 5 SIL motorstartere for funksjonelle sikkerhetssystemer som definert i IEC 61508, IEC 62061 og ISO 13849-1
-Energiforbruksovervåking på hver belastning og systemnivå
-Cybersikkerhet innebygd i systemet (Achilles Level 2) og i samsvar med IEC 62443 SDL-prosesser.
Fordeler
-Med en katalog med TeSys Avatars som representerer lastfunksjonaliteter og grunnleggende applikasjoner, knyttet til Digital Twin i Industry 4.0, gir TeSys Island intuitiv og forenklet prosjektering av maskiner, samtidig som det reduserer maskinens ferdgistillelsestid.
-Den objektorienterte tilnærmingen til TeSys Avatars gjør det mulig for brukere å fokusere på maskinens utvikling, integrasjon og kontroll, i stedet for på valg og igangkjøring av hver elektromekanisk komponent.
-TeSys Island eliminerer behovet for ytterligere innganger og utgangsmoduler (I/O) for kontroll.
-Brukere kan velge de elektromekaniske enhetene uten spesifikk kompetanse, takket være den elektroniske Motor Control Configurator.
-TeSys Island er enkel å ta i bruk gjennom integrasjon med EcoStruxure Machine Expert Engineering Suite.
-Reduser maskinens nedetid med sikret fjerntilbakestilling, som medfører en rask og enkel omstart.
-Raskere utskifting av enheter takket være innebygde funksjoner og SD-kort.
En dataleverandør
-TeSys Islands data gir sluttbrukeren muligheten til å ta smarte beslutninger på forhånd, takket være forhåndsalarmer som hjelper å redusere maskinstopp og nedetid.
-Innebygd Avatar-logikk i TeSys Island busskoblinger fører til redusert PLC-programmeringstid.
-Takket være det integrerte drifts- og vedlikeholdsverktøyet (OMT) som en webserver, utføres igangkjøring, vedlikehold, diagnose og feilsøking, selv uten behov for installasjon av programvare.
-EcoStruxure Machine Advisor, en del av EcoStruxure Apps & Analytics-arkitekturen, har et instrumentpanel som viser energiforbruk og andre kritiske data for ledere på C-nivå og anlegg, samt avansert diagnostikk av spesielle problemer.
-EcoStruxure Augmented Operator Advisor, en del av EcoStruxure Apps & Analytics-arkitekturen, gir operatøren eller vedlikeholdstjenesten enkel, sikker tilgang til sanntidsdataene fra maskinen mens den er i drift, samt datablad, opplæringsprogrammer og andre dokumenter som brukes under drift eller vedlikehold.
-Ved å koble TeSys Island til EcoStruxure Machine-arkitekturen, er det mulig å spore, overvåke og øke systemytelsen eksternt og utføre vedlikehold utenfor driftstiden.
-Med prediktive alarmer har brukerne nå bedre oversikt over applikasjonens status og kan igangsette nødvendige tiltak for å unngå strømbrudd.
-Med autonom kontrollmodus kan brukere nå stole på Avatar-logikk for å kontrollere grunnleggende applikasjonsoperasjoner basert på sensorene i applikasjonen
